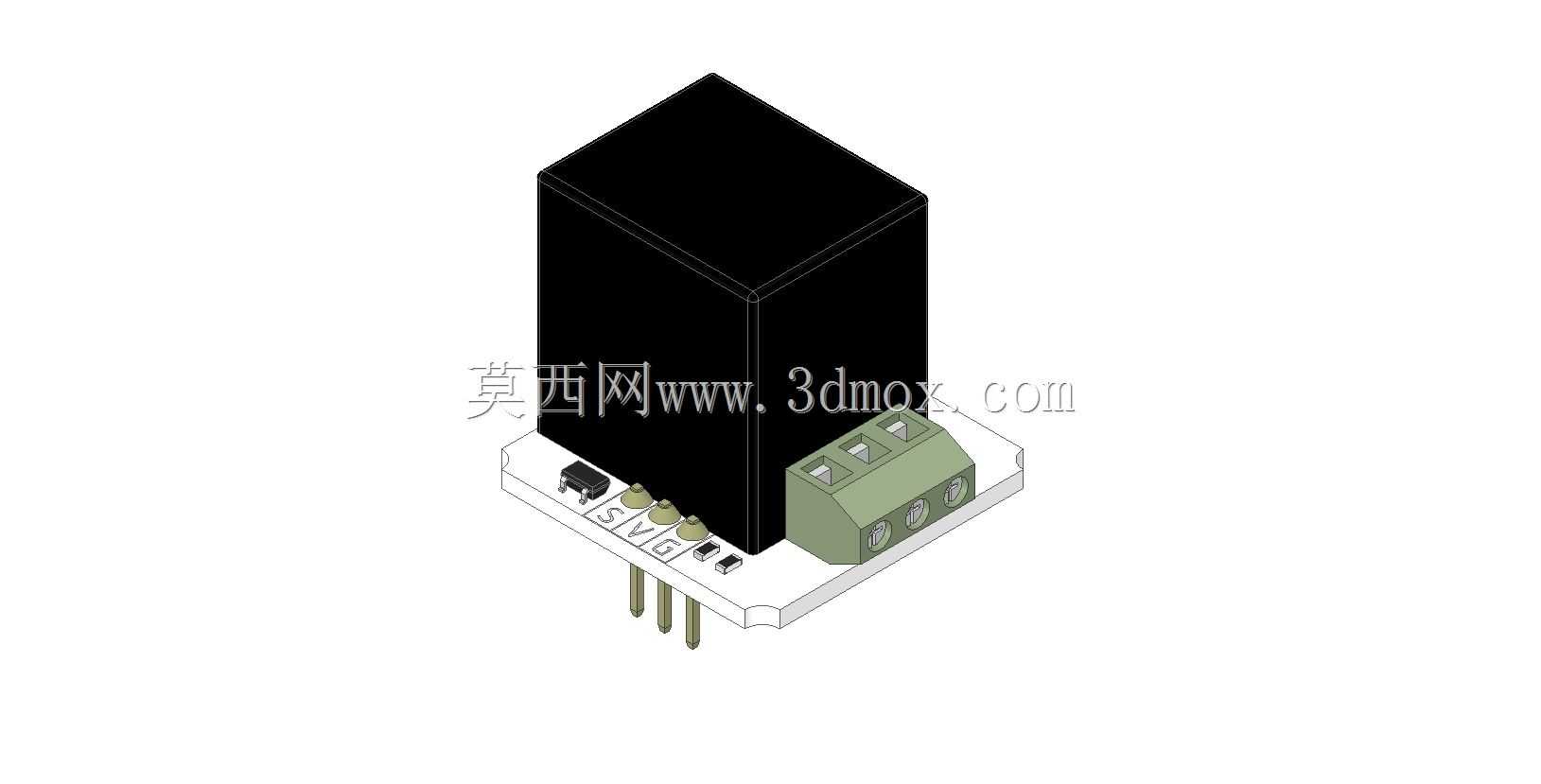

在嵌入式开发与小型自动化控制场景里,这类微型继电器模块是弱电控制强电回路里最常用的接口器件,很多创客项目、教学实验装置、小型智能控制终端里都会用到它来实现小信号对负载回路的通断控制。从结构设计上看,这个模块完全遵循Troyka系列模块统一的信号、电源、接地引脚排布规范,引脚间距采用标准2.54mm排针设计,能直接兼容面包板插接、标准杜邦线连接,也可以直接焊接在通用洞洞板或者定制PCB上,不需要额外做转接结构,大幅降低了原型搭建阶段的结构适配工作量。模块主体的继电器本体采用黑色塑封外壳,把内部的电磁线圈、触点结构完全封闭在壳体内部,一方面可以避免外界灰尘、潮气侵入触点间隙造成接触不良,另一方面也能在触点带载分断产生电弧时,

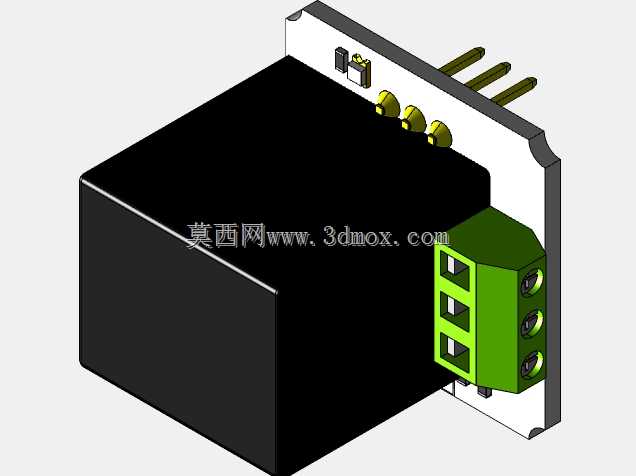

起到隔绝防护的作用,避免电弧飞溅影响周边电路。继电器本体旁侧设置了绿色的螺钉式接线端子,端子的接线口朝向模块侧方,这个设计是考虑到实际接线时的操作空间,当模块插装在面包板或者堆叠在其他控制板上时,侧方接线不需要在模块上方预留螺丝刀操作空间,能有效压缩整套控制装置的垂直安装高度。端子的螺钉采用标准M2规格,适配市面上常见的小号十字螺丝刀,接线时可以可靠固定0.2-1.5平方毫米的导线,满足小功率负载的接线强度需求,不会因为设备振动出现导线松脱的问题。模块的基底采用FR-4玻纤电路板,板边做了圆角处理,避免尖锐板边划伤操作人员或者划破导线绝缘层,板上印刷了清晰的引脚标识S、V、G,分别对应信号输入、电源正极、电源接地,装配和接线时不需要额外查阅手册就能快速识别引脚定义,减少接错线烧毁模块的概率。板上还在继电器线圈回路旁集成了续流保护二极管与状态指示LED,当控制信号触发继电器吸合时,LED会同步点亮,直观显示继电器的工作状态,调试时不需要万用表测量就能快速判断模块是否正常动作;续流二极管则是用来泄放继电器线圈断电时产生的反向电动势,避免反向电压击穿前端的控制芯片,这个细节设计在实际工程应用里非常关键,很多自制继电器模块往往忽略这部分保护,很容易造成主控IO口损坏。从安装边界来看,模块整体的长宽尺寸控制在30mm*20mm范围内,继电器本体的高度约28mm,排针伸出电路板底面的长度为5mm,不管是采用插装方式固定在面包板上,
还是采用铜柱支撑固定在设备壳体内,都只需要很小的安装空间,非常适合集成在空间受限的小型智能设备里,比如桌面级智能小装置、教学实验平台、小型物联网控制终端这类场景。在实际选型应用时,这类微型继电器模块通常用来控制220V交流小功率负载或者低压直流负载,比如小型照明灯、直流电机、电磁阀这类器件,控制端只需要3.3V或者5V的逻辑电平信号就能驱动,能直接和常见的Arduino、树莓派等开源控制板的IO口直接连接,不需要额外增加驱动电路。设计建模的时候,需要重点关注几个配合尺寸的精度:首先是排针的间距与伸出长度,必须严格匹配标准2.54mm网格的面包板与杜邦线公差,否则会出现插接过松或者无法插入的问题;其次是侧方接线端子的安装位置,
要保证端子与继电器本体之间留有至少1mm的间隙,避免接线时螺丝刀碰到继电器外壳造成操作不便,同时端子的接线口中心要与电路板边缘保持足够距离,保证导线弯曲时不会与周边结构产生干涉;另外继电器本体与电路板之间的定位也要准确,因为继电器本体下方是线圈引脚,建模时要预留好引脚穿板的焊盘位置,避免出现引脚与焊盘错位无法焊接的问题。模块整体的重量很轻,不到10g,即使是在移动类的小型装置上使用,也不会因为自身重量带来额外的负载负担。在结构可靠性方面,塑封继电器与电路板之间除了引脚焊接固定之外,建模时可以考虑在继电器底部与电路板之间预留点胶槽,批量生产时可以在缝隙处打少量密封胶,进一步提升模块的抗振动性能,适合在有轻微振动的设备场景下使用。板上的丝印标识做了凹陷处理的建模还原,实际生产时采用耐磨丝印工艺,长期使用也不会因为摩擦导致标识模糊不清,方便后期维护时的接线排查。
