带I2C接口的Troyka点阵LED显示模块

　　在嵌入式开发、小型智能设备的状态指示与人机交互场景中，这类集成式点阵LED显示模块的应用覆盖度极高，从教学实验平台的状态反馈，到小型工业控制终端的简易参数显示，再到创客类开源硬件项目的交互输出，都能看到同类型模块的身影。不同于直插式散件组装的点阵屏，这款模块将LED点阵阵列、驱动电路、接口引脚做了一体化集成，省去了开发者自行搭建驱动外围电路、排布点阵引脚的繁琐步骤，拿到模块后仅需按照引脚定义连接通讯与供电线路，即可通过I2C总线完成显示内容的控制，大幅缩短了小型显示交互单元的开发周期。

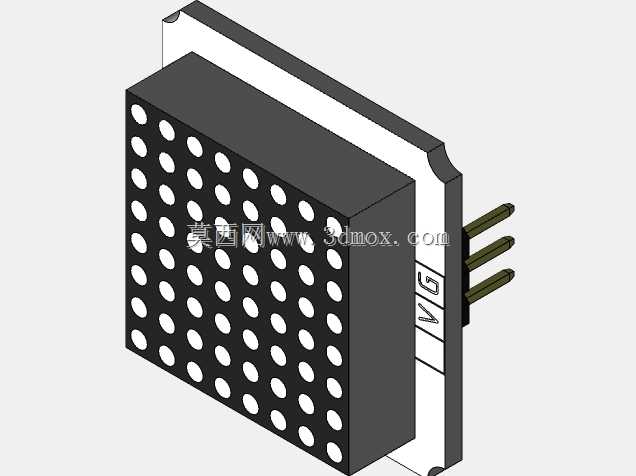

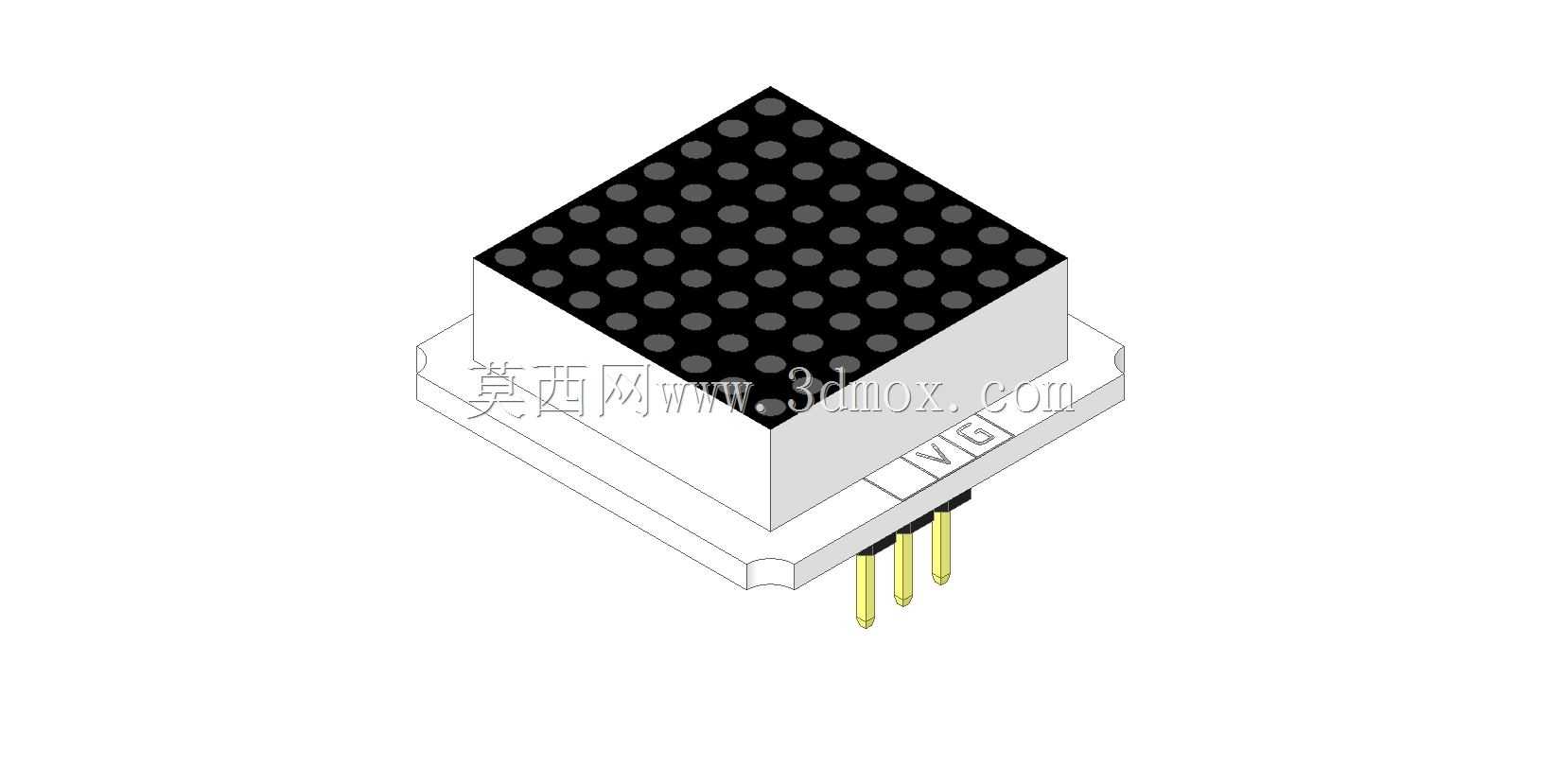

　　从结构设计角度看，模块整体采用分层堆叠的布局思路，最上层是88规格的LED点阵本体，黑色遮光外壳将每一颗LED灯珠做物理分隔，避免相邻灯珠点亮时出现光线串扰，保证显示字符、简易图案时的边缘清晰度；中间层是驱动PCB板，板载了I2C通讯所需的驱动芯片与必要的阻容元件，所有走线都做了最短路径排布，减少通讯信号的传输干扰，同时将电源引脚、信号引脚的标识丝印直接做在PCB板边缘，插接杜邦线或者连接底座时不需要额外查阅引脚定义文档，降低现场接线的出错概率；最下层是直插式排针引脚，三根引脚分别对应电源、地、I2C信号，引脚长度适配标准面包板以及常用的2.54mm间距排座，既可以直接插在面包板上做原型验证，也可以焊接在定制PCB上做量产集成，安装适配性覆盖了从原型开发到小批量设备组装的全流程需求。

　　模块的外形尺寸控制非常紧凑，整体呈方块状结构，点阵显示面的尺寸刚好适配88点阵的常规规格，外围的白色塑料壳体既起到固定点阵与底层PCB的作用，也能在模块安装到设备面板时作为定位支撑，面板开孔只需要按照壳体外形尺寸预留匹配的方孔，即可将模块卡接在面板内侧，不需要额外设计复杂的固定支架。安装边界方面，排针突出模块底部的长度经过精确计算，插装在标准厚度的PCB板上时，焊接后模块底部与PCB板面之间预留了足够的通风间隙，避免长时间点亮时LED产生的热量直接传导到主控PCB上，影响周边元件的工作稳定性；模块侧面没有突出的元件，多个同类型模块并排安装时，相邻模块之间只需要预留极小的间隙即可，不会出现元件干涉的问题，非常适合需要多块点阵拼接做大面积简易显示的场景。

　　实际使用过程中，I2C接口的特性让这类模块的布线难度大幅降低，同一个I2C总线上可以挂载多个同类型模块，只需要通过地址拨码或者芯片自带的地址配置区分不同模块，就能用一组通讯线路控制多块点阵显示不同内容，相比传统并行接口的点阵屏，能节省大量主控芯片的IO引脚资源，这对于引脚资源紧张的小型单片机控制系统来说尤为重要。模块的驱动电路已经做了限流处理，不需要外接额外的限流电阻，只要供给额定电压，就能保证每一颗LED的亮度均匀，不会出现因为供电线路压降导致的边缘灯珠亮度不足的问题。在做结构设计时，这类集成模块的三维模型可以直接导入装配体中，提前模拟面板开孔位置、排针与主控板的对接高度、模块周边的元件排布空间，避免打样后出现安装干涉、接线长度不足等问题，尤其是在做小型手持设备、桌面级实验装置的结构设计时，精准的模块模型能大幅减少结构迭代的次数，提升整体设计效率。

　　不同于大尺寸的显示屏模组，这类小型LED点阵模块不需要复杂的显示驱动代码，仅需通过简易的指令就能控制点阵上每一颗灯珠的亮灭，实现字符滚动、状态图标闪烁、数值简易显示等功能，在不需要复杂图形显示的场景下，相比LCD、OLED屏拥有更高的可靠性与更低的成本，同时LED本身的高亮度特性也让模块在光线较强的工业现场环境下，依然能保持清晰的显示效果，不会因为环境光过强导致显示内容无法辨识。模块的整体结构没有活动部件，抗震性能优异，适配有一定振动的设备安装场景，长期运行的稳定性远高于带排线连接的分体式显示组件。
