特洛伊卡发光二极管电子模块结构设计

　　在嵌入式开发、教学实验平台以及小型智能硬件的原型搭建场景中，这类集成式发光二极管模块是极为常用的指示类功能部件，区别于零散直插LED需要自行搭配限流电阻、焊接引脚的繁琐操作，预集成的模块化设计能够大幅缩短硬件搭建的周期，降低初学者的接线出错概率。从结构设计层面来看，该模块采用标准方形PCB作为承载基体，板载集成了限流电阻、发光二极管本体以及配套的直插排针接口，排针遵循通用的信号、电源、接地三针定义，能够直接兼容市面上主流的特洛伊卡扩展接口体系，无需额外制作转接线缆即可完成与主控板的物理连接。

　　模块上的主发光元件采用圆柱形封装的高亮LED，灯体突出PCB板面一定高度，能够保证光线发射角度覆盖更广的观测范围，避免被板上其他低矮元件遮挡指示视线；板上预留的多个小型LED焊位可根据实际功能需求更换不同发光颜色的灯珠，满足不同状态指示的区分要求，比如电源指示用红色、信号触发用绿色、通信状态用黄色等，适配不同项目的状态标识逻辑。PCB板边缘做了圆角处理，避免安装调试过程中尖锐板边划伤操作人员，板上预留的两个对称安装孔位可配合M2规格的螺丝将模块固定在亚克力支架、3D打印外壳或者设备内壁的安装柱上，安装孔的中心距符合通用扩展模块的安装尺寸规范，能够和同系列的其他传感器模块共用安装孔位，方便多模块层叠或者并排布置。

　　从电路布局的设计思路来看，限流电阻布置在LED灯珠的供电回路侧，走线宽度按照小电流指示回路的载流要求设计，既不会造成PCB空间的浪费，也能保证长期通电工作时的走线温升在安全范围内；排针引脚采用标准2.54mm间距设计，既可以直接插在面包板上进行电路实验，也可以通过杜邦线连接到主控板的对应IO口，适配不同的接线场景。模块的整体厚度控制在较低范围内，排针伸出PCB背面的长度刚好满足面包板插接的深度要求，不会因为引脚过长造成相邻模块的干涉，也不会因为引脚过短导致接触不良。

　　在实际工业小设备的状态指示改造场景中，这类模块也常被用来替代设备原有损坏的指示灯，无需重新设计PCB电路，只需要将模块的三个引脚对应接到设备原有指示灯的接线点位即可，模块化的封装比零散元件的抗振性能更好，能够适应设备运行过程中的轻微振动工况，不会出现像手工焊接零散LED那样容易因为振动出现引脚脱焊的问题。灯珠的发光角度经过选型匹配，在室内常规光照环境下，距离模块3-5米的位置即可清晰识别灯的亮灭状态，满足小型设备、实验装置的状态观测需求。PCB板上的丝印标识清晰标注了三个引脚的功能定义，分别为信号、电源正极、接地，接线时无需查阅额外的手册即可完成正确接线，降低了接线错误导致的元件烧毁风险。

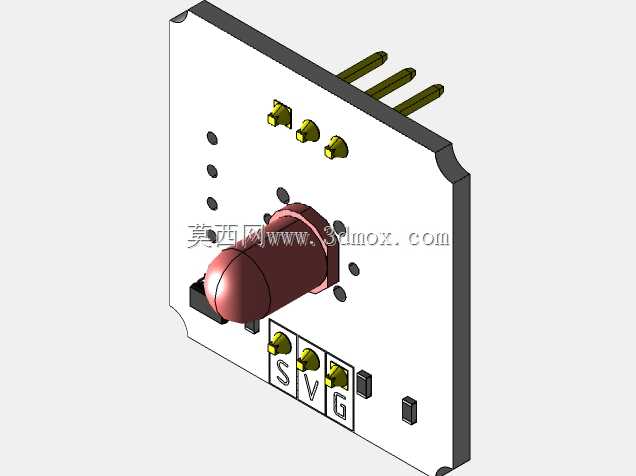

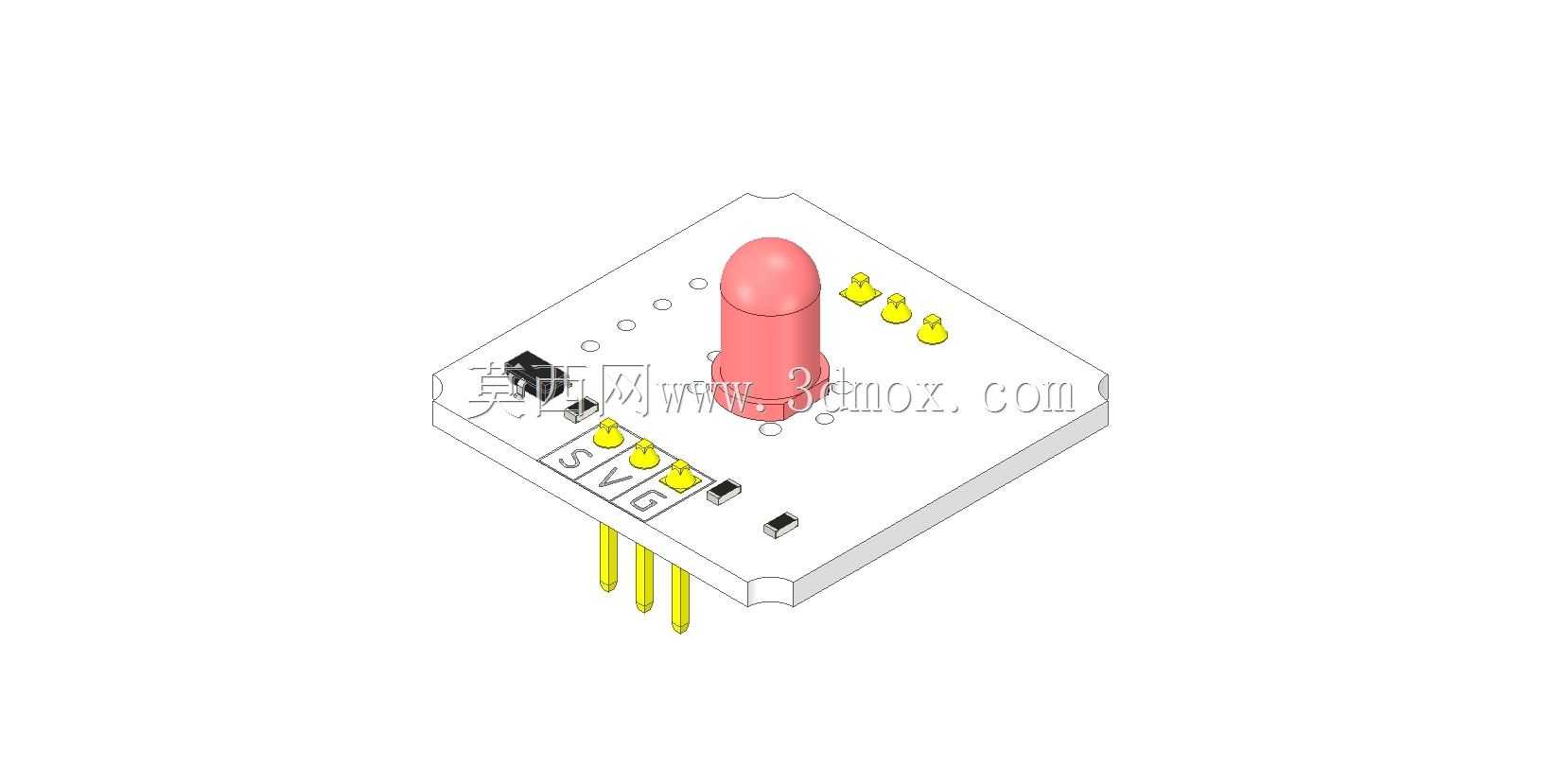

　　从建模还原的角度来看，该模型准确还原了模块上所有元件的外形轮廓与相对位置，包括圆柱形LED灯珠的弧面顶部、排针的圆柱引脚形态、贴片电阻的长方体外形、板上安装孔的通孔结构以及丝印字符的位置，在做整体设备的装配干涉检查时，能够直接将该模型导入装配体中，验证模块安装后与周边结构件的间隙是否满足要求，比如灯珠顶部与设备外壳透光窗的距离是否合适，排针位置是否会和外壳的筋位产生干涉，安装孔是否和设备上的安装柱位置对齐。模块的整体外轮廓尺寸规整，在进行多模块组合的结构设计时，能够快速计算多个模块并排布置所需的空间尺寸，提前预留好接线与操作的空间，避免后期装配时出现空间不足的问题。
