特洛伊卡红外接收模块结构设计

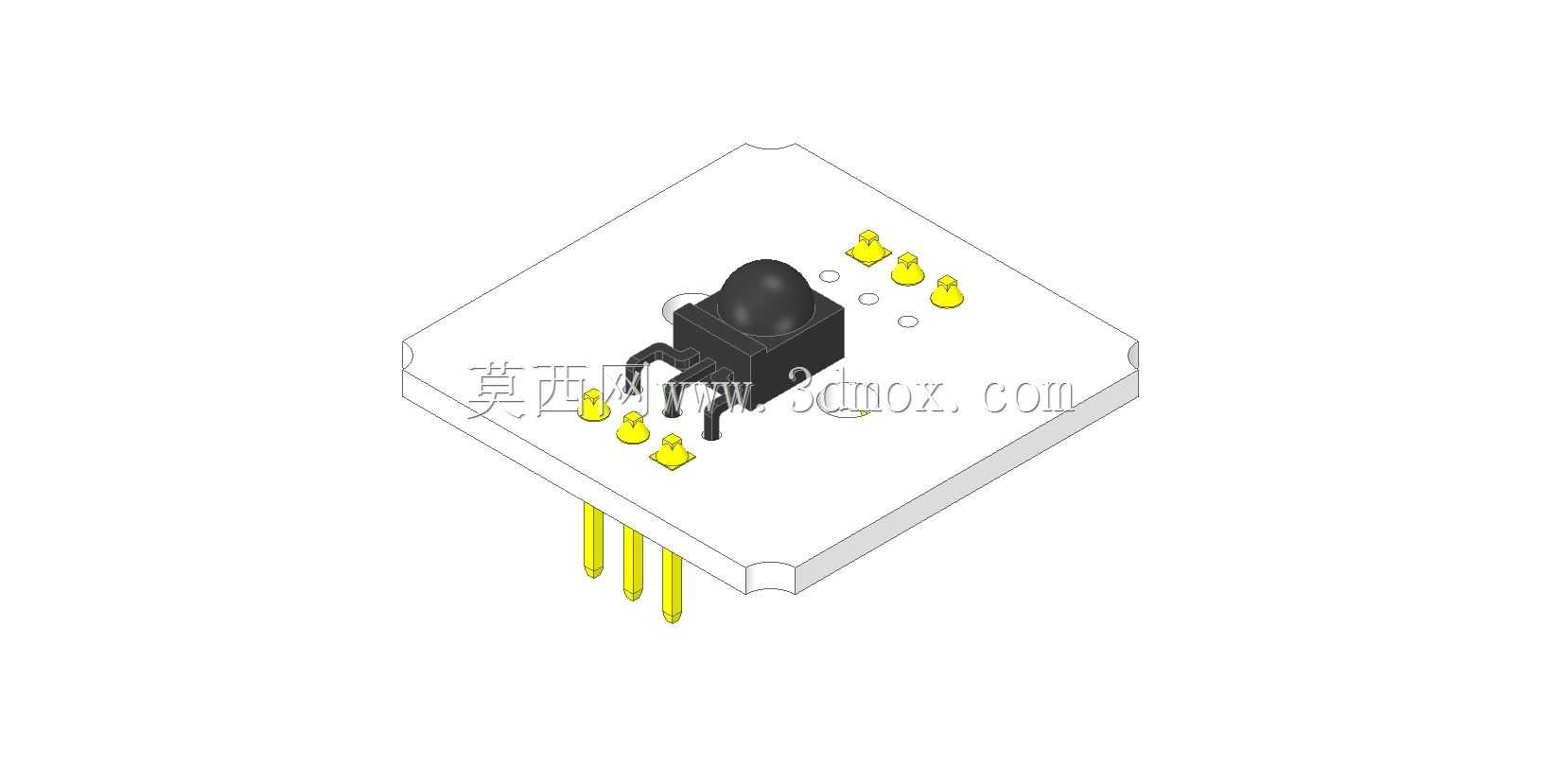

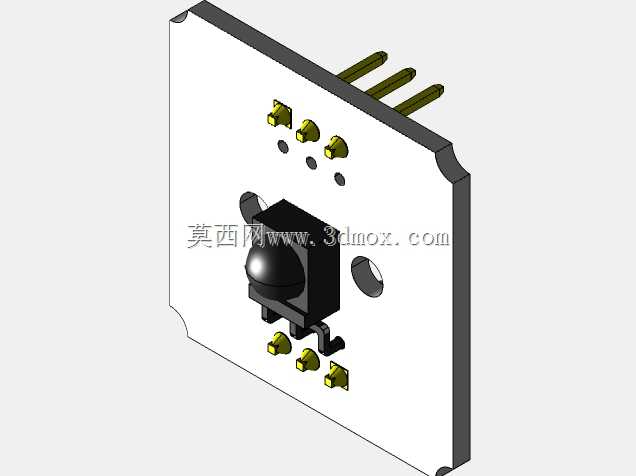

　　在嵌入式开发与小型智能设备的信号接收链路里，这类红外接收模块是很常见的前置信号采集部件，日常做原型验证、小型智能装置搭建时，经常会用到这类标准化接口的接收单元。从结构设计上看，模块采用方形基板作为承载主体，核心的红外接收头布置在基板中心偏上位置，接收头的半球形透镜部分突出于基板表面，能够保证足够的红外信号接收角度，避免周边元件遮挡信号入射路径。基板上预留了多组安装定位孔，对应不同的固定场景需求，既可以通过排针直插在面包板上做快速原型验证，也能通过定位孔配合螺丝固定在定制的设备壳体内，适配不同的安装工况。直插式排针引脚从基板下方垂直引出，引脚长度经过适配设计，既满足标准面包板的插装深度要求，也能适配常规厚度的PCB板焊接需求，

　　引脚间距遵循通用的2.54mm排针标准，和市面上绝大多数原型开发配件兼容，不需要额外做转接结构就能直接使用。基板上除了核心接收头和引出排针，还布置了小型的贴片辅助元件，这些元件都做了限高设计，整体元件高度不超过核心接收头的透镜顶端，避免在堆叠安装时和上层结构产生干涉。从实际使用场景来看，这类模块常被用在小型智能小车的红外遥控信号接收、桌面小型智能装置的遥控指令采集、教学实验平台的红外通信演示单元里，因为接口标准化，结构尺寸紧凑，不需要额外设计复杂的安装支架就能快速集成到现有设备结构中。设计时需要重点考虑接收头的视角覆盖范围，这款模块的接收头垂直布置在基板平面，水平方向的信号接收角度可以覆盖正负60度范围，

　　足够满足常规近距离遥控场景的需求，不需要额外调整接收头的倾斜角度。基板的边角做了小圆角处理，避免在装配过程中锐边划伤操作人员或者损坏周边的导线绝缘层，排针的根部做了加宽焊盘设计，提升焊接后的结构强度，避免反复插拔过程中引脚从基板上脱落。在安装边界上，模块整体外轮廓为正方形，占用的安装空间很小，基板厚度和常规PCB板一致，排针突出基板下方的长度统一，在做设备内部布局时，只需要预留出对应方形区域的安装空间，同时在接收头对应的壳体位置预留红外信号透射窗口，窗口区域不需要做开孔，只需要采用能透过红外波长的深色塑料材质即可，既可以保证外观整体性，也不会影响信号接收效果。模块上的定位孔位置对称，不管是正向安装还是旋转90度安装都能匹配固定孔位，

　　给设备内部的布局走线留出了足够的调整空间，在走线空间紧张的小型设备里，可以灵活调整模块的安装方向，避开其他高度较高的元件，减少整体结构的堆叠高度。从结构可靠性角度看，核心接收头通过引脚焊接在基板上，焊接点周边预留了补焊空间，后期如果出现接收头损坏的情况，可以很方便地进行拆换维修，不需要整体更换模块。基板表面的丝印标识清晰标注了各个引脚的功能定义，装配时不需要额外查阅图纸就能快速确认接线定义，减少装配过程中的接线错误概率。这类标准化的小型传感模块，在做结构设计时不需要追求复杂的外形，重点是保证接口兼容性、安装灵活性以及核心元件的功能不受周边结构影响，这款模块的结构设计刚好贴合这些实际工程需求，不管是快速原型开发还是小批量设备集成，都能减少额外的结构适配工作量，提升整体开发效率。
