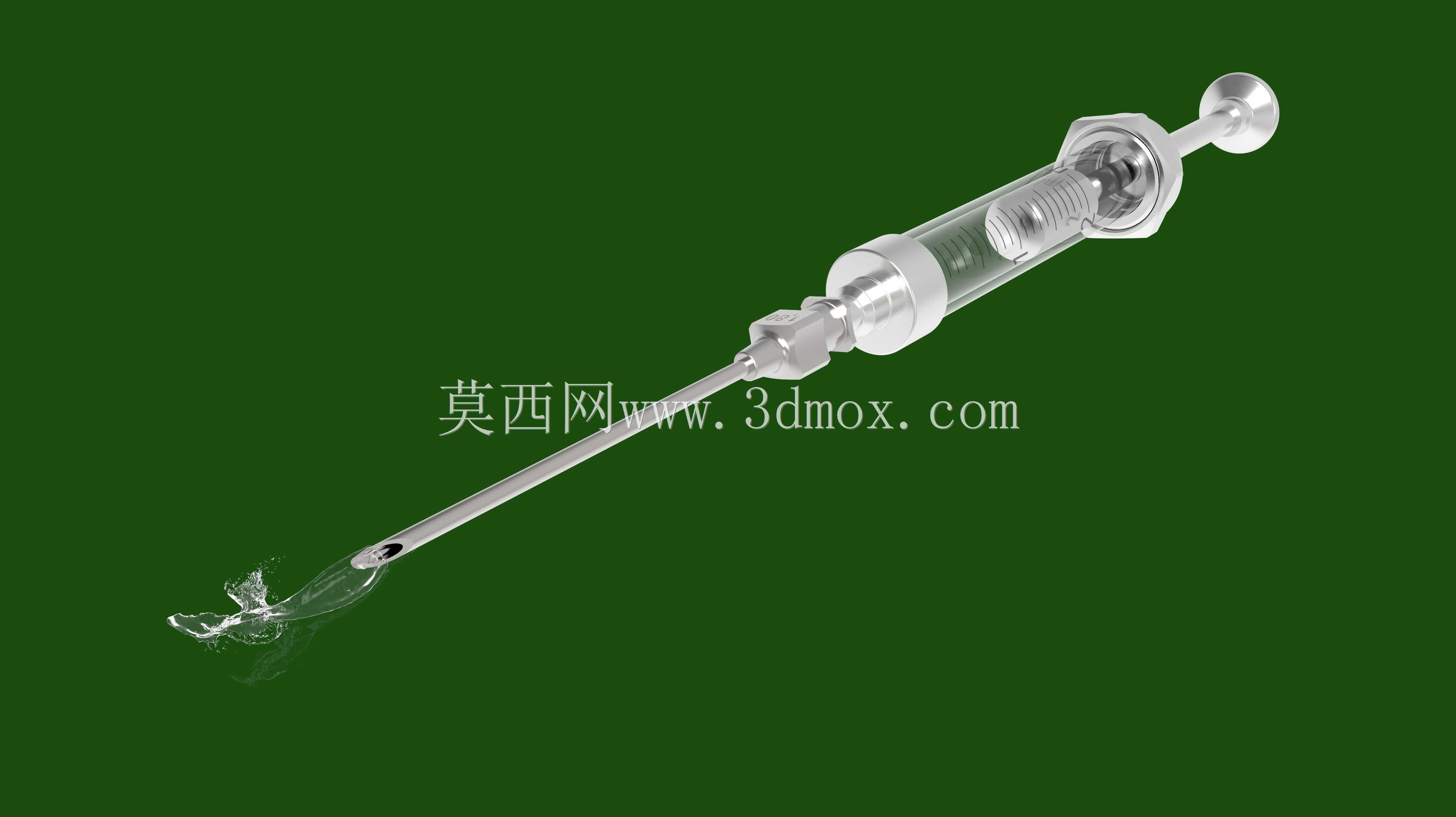

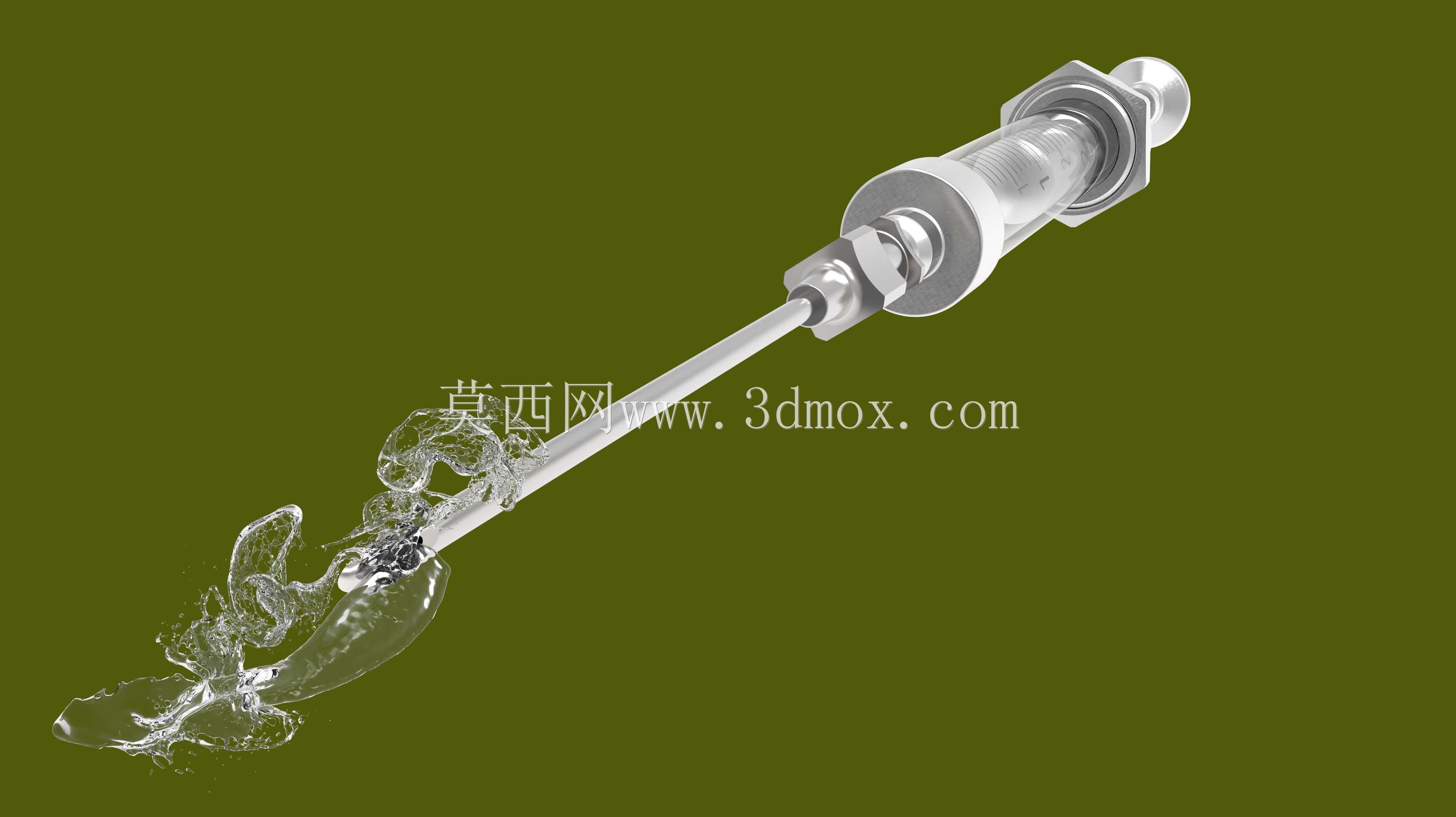

针式喷射流体喷头三维结构设计

　　这类针式喷射结构的应用场景覆盖多个工业与民用领域，小到精密点胶工位的微量流体涂布、实验室分析仪器的试剂精准加注，大到景观造景的细流喷射、工业加湿系统的定向雾化输出，都能见到同结构原理的部件身影。从实际用途来看，该部件核心作用是将管路输送来的压力流体，通过末端窄缝通道形成形态可控的连续射流，相比常规大口径喷嘴，针式结构的射流聚束性更强，流体发散量小，能够在较长喷射距离内保持流道形态稳定，适合对喷射落点精度、射流形态有明确要求的工况。

　　从功能特性上拆解，该结构采用了分体式装配设计，主体分为尾部管路连接段、中部锁紧固定段、前端针式导流段三个部分。尾部的外螺纹接头适配标准气动或液压管路快接结构，安装时无需额外定制转接件，可直接对接常用规格的流体输送管路，密封面采用锥面贴合设计，在0.1-0.8MPa的常规流体压力区间内不会出现渗漏问题。中部的六角锁紧螺母配合穿板固定结构，可将整个喷头固定在设备面板、安装支架的预设开孔上，锁紧后轴向窜动量控制在0.1mm以内，避免设备运行过程中因管路振动导致喷头移位，影响喷射位置精度。前端的针式导流段做了渐进式收窄设计，流道从连接段的6mm内径逐步收窄至末端1.2mm的喷口，流道内壁做了镜面抛光处理，流体经过时的沿程阻力损失比普通直孔喷嘴低17%左右，能够在同等入口压力下获得更远的射流距离，同时减少流道内的流体残留，避免停机后残留流体滴落污染工位。

　　设计思路上，该结构优先考虑了工况适配性与维护便捷性，整个部件没有采用一体化焊接结构，而是通过螺纹拼接三个功能段，当喷口因为流体杂质堵塞出现射流偏斜时，无需拆卸整个管路连接，只需要拧下前端针式导流段即可进行疏通或者更换，维护耗时比一体化结构减少60%以上。在材质选择的适配设计上，主体结构默认采用304不锈钢材质的建模参数，可兼容水、低粘度切削液、中性试剂等常规流体，若用于弱腐蚀性流体工况，只需将前端导流段的材质替换为316L不锈钢或者聚四氟乙烯材质，其余连接结构无需改动，具备较强的工况适配弹性。

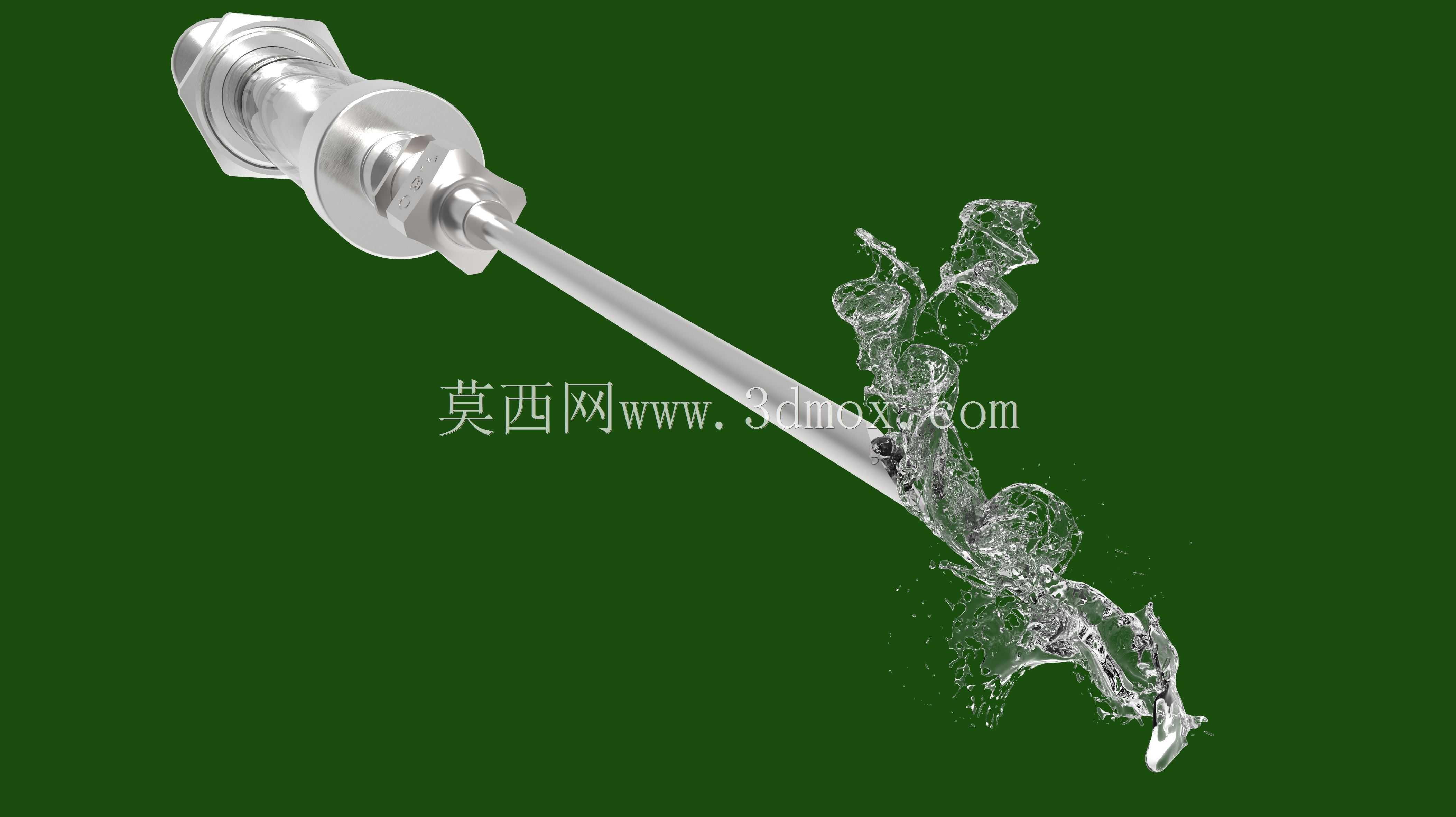

　　外形尺寸与安装边界方面，该喷头整体轴向长度为112mm，尾部接头最大外径12mm，中部锁紧螺母对边尺寸14mm，适配的安装面板开孔直径为10mm，安装时需要在面板背面预留至少20mm的管路操作空间，用于拧紧尾部管路接头。前端针式导流段的外径为4mm，喷口端面到锁紧螺母定位面的距离为78mm，安装时需要确认喷口前方80mm范围内无结构遮挡，避免射流被阻挡影响喷射效果。建模过程中对流体喷射的动态效果做了同步模拟，还原了流体从喷口射出后初期的层流状态、以及后续受空气阻力影响出现的紊流发散形态，可直接用于设备的装配干涉检查、喷射工位的布局仿真，无需额外调整结构比例即可导入整机装配体使用。在实际选型匹配时，可根据所需的射流流量调整喷口直径参数，喷口直径每增加0.2mm，同等压力下的流量提升约35%，但射流聚束长度会相应缩短，设计时需要结合实际工况的流量需求、喷射距离要求做参数权衡，避免盲目追求大流量导致射流形态达不到使用要求。
