符合ISO7200标准的工程图纸标题栏设计

　　在机械工程制图的全流程体系里，符合ISO 7200标准的标题栏是整套技术图纸的核心信息承载模块，并非简单的边框填充区域，而是串联设计、工艺、生产、质检全链路的信息交互节点。日常开展三维建模转工程图的工作中，不少新手容易忽略标题栏的标准化设计，往往随意绘制文本框填充信息，导致跨部门、跨企业协作时出现信息识别偏差，甚至引发生产环节的信息错配。

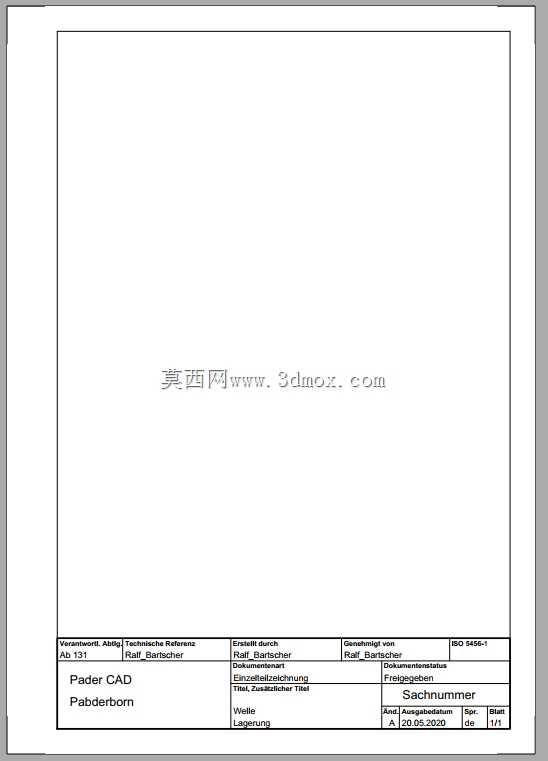

　　这套标题栏的设计严格遵循ISO 7200的规范要求，布局上采用分栏信息分区逻辑，底部固定区域划分为设计责任栏、物料编号栏、版本变更栏、比例标注栏、图纸张数栏多个功能模块，每个模块的边界尺寸都严格匹配标准图框的内边距要求，适配A0到A4全系列幅面的工程图纸使用。从实际应用场景来看，这类标准化标题栏不仅适用于机械加工类零件图、装配图，在传感器类精密元器件的工程图纸输出中同样适配——传感器类产品往往涉及多学科协同设计，结构、电气、工艺不同岗位的人员都需要从标题栏快速抓取核心信息，标准化的栏位布局能让不同专业背景的从业者无需额外适应，就能快速定位到需要的信息项。

　　从设计思路层面拆解，这套标题栏没有采用冗余的装饰性线条，所有分隔线的线宽都严格区分粗实线与细实线，外边界采用与图框一致的粗实线，内部分隔线采用细实线，保证打印输出时的层级清晰度。每个信息栏位的预留高度都匹配工程制图常用的字高要求，避免出现文字溢出栏位或者栏位过大导致版面浪费的问题。物料编号栏（Sachnummer）的宽度做了针对性加宽，适配企业内部长编码规则的填写需求，设计、校对、审核、批准的签字栏位预留了足够的手写空间，同时兼容电子签章的放置尺寸，不会出现签章压盖其他信息的情况。

　　安装边界与适配性方面，这套标题栏固定布置在图框的右下角区域，右侧与下侧边完全贴合图框内边线，左侧与上方的分隔线位置严格对应ISO标准的尺寸要求，不管是直接嵌入AutoCAD的模板文件，还是导入SolidWorks、UG等三维软件的工程图模板，都不需要额外调整位置，直接替换对应栏位的文本信息即可使用。在实际生产场景中，车间的工艺人员拿到图纸后，第一眼就会看向右下角的标题栏，快速确认零件编号、材料、版本、比例这些核心信息，标准化的布局能大幅减少识图时间，降低信息误读的概率。

　　不少企业在定制自身的图纸模板时，往往会在ISO标准的基础上增加企业专属的信息栏，但核心的栏位布局依然遵循这套标准逻辑，比如增加所属项目号、工艺路线号等栏位时，都会在不打乱原有信息分区的前提下进行扩展，保证对外协作时的兼容性。对于传感器这类需要高精度加工、多环节质检的产品来说，标题栏里的版本信息、变更记录栏尤为重要，一旦设计发生变更，通过标题栏的版本标记就能快速区分新旧图纸，避免车间误用旧版图纸加工出不合格的零件。

　　从三维建模到工程图输出的流程来看，标准化的标题栏模板能大幅提升出图效率，建模完成后调用预设的模板，自动关联模型的参数信息填充到对应栏位，不需要手动逐个输入，减少人为输入错误的概率。同时，统一的标题栏样式也能保证企业输出的所有图纸风格一致，体现技术文档的专业性，在对外协作、供应商对接的过程中，标准化的图纸模板也能减少沟通成本，避免因为图纸格式不统一导致的信息传递偏差。
