带安全距离标识的螺旋顶升支撑装置

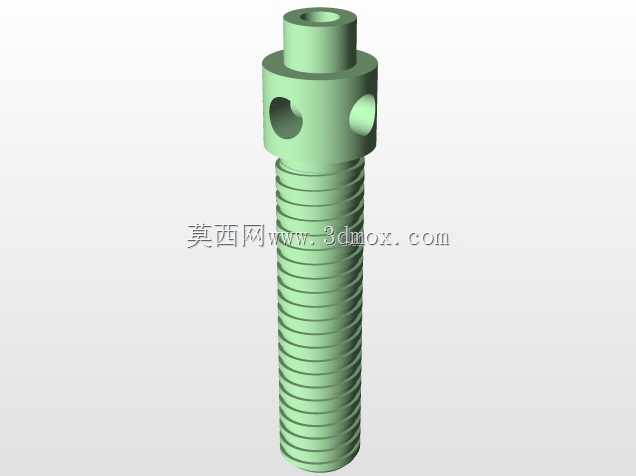

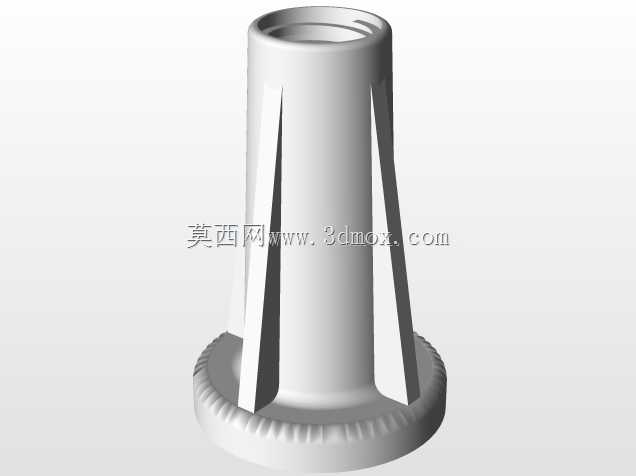

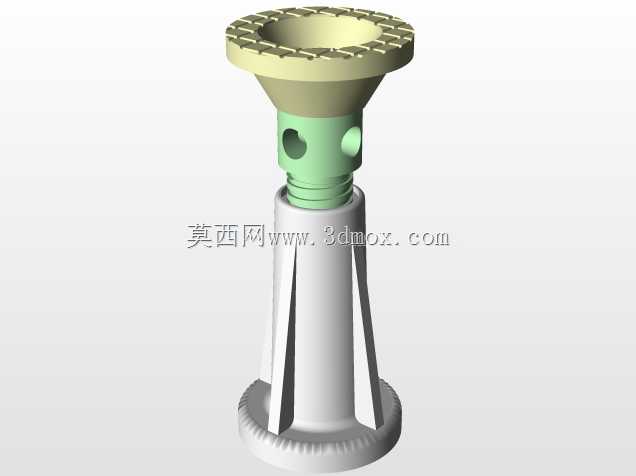

　　在设备检修、轻型构件装配、工装定位等现场作业里，这类螺旋支撑件常被用来填补固定支撑与工件底面之间的高度差，相比液压类顶升工具，它没有密封件老化、油压泄漏带来的沉降风险，螺纹副的自锁特性可以让支撑状态长时间保持稳定，适合在无持续动力输入的工位上承担恒定载荷。从结构上看，装置分为底座、内螺纹支撑套、顶升螺杆与顶部承托盘四个核心部分，底座外缘做了滚花处理，既可以在放置时增加与支撑面的摩擦力，也方便操作人员在空载状态下徒手旋转调整整体姿态；支撑套外壁开出了多道纵向通槽，这并非单纯的减重设计，槽体形成的观察窗口可以直接看到内部螺杆的旋入深度，配合标注的10毫米安全距离边界，能在作业过程中快速判断螺杆剩余啮合长度，

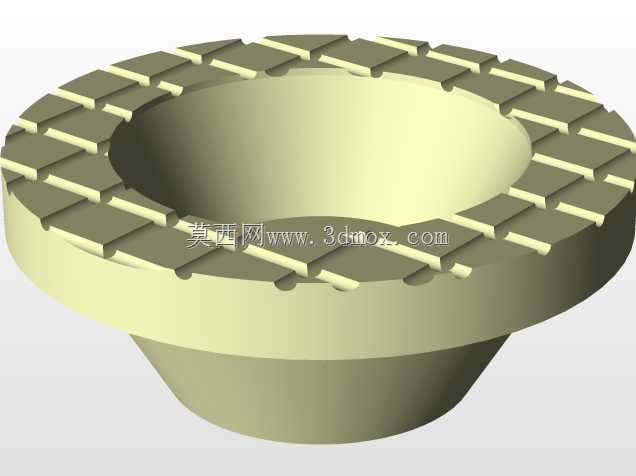

　　避免顶升过高导致螺纹啮合扣数不足引发滑脱风险。支撑套上部对称设置的横向通孔是为加力杆预留的操作位，当需要承受较大载荷、徒手旋转无法提供足够扭矩时，可穿入圆钢杆作为力臂，通过增大力臂长度降低旋转所需的操作力，这类孔位的位置经过受力校核，避开了内螺纹的主要承载区段，不会对螺纹副的结构强度造成明显削弱。顶部承托盘采用盘式结构，盘面同样加工有滚花，接触被支撑工件时可以增大摩擦系数，防止支撑过程中工件出现水平滑移；盘体与螺杆之间的过渡段做了锥面收窄，既减少了顶部结构的不必要重量，也能在支撑面存在少量偏斜时，让载荷更均匀地传递到螺杆轴心线上，避免螺杆承受过大的附加弯矩。设计这类螺旋支撑结构时，首先要确定的是额定载荷与螺杆参数的匹配关系，

　　梯形螺纹相比普通三角螺纹更适合传动与承载场景，牙型角更小、传动效率更高，牙根强度也更优，螺纹的旋合长度需要覆盖最大顶升高度下的安全啮合要求，标注的安全距离本质上就是最小允许啮合长度对应的余量边界，当螺杆上升到该位置时，剩余的螺纹扣数仍能满足额定载荷下的抗压、抗剪强度要求。外形尺寸与安装边界方面，底座的直径决定了支撑的稳定性，底座直径越大，支撑的抗倾覆能力越强，但同时也会占用更多的工位空间，这类轻型螺旋支撑的底座尺寸通常适配常见的工装平台T型槽间距，既可以直接放置在平台表面使用，也能够通过压板穿过底座边缘进行固定，防止支撑过程中整体移位；支撑套的外径需要与顶部承托盘、底座形成合理的直径梯度，避免在支撑套部位出现应力集中；

　　整体收拢后的最低高度决定了它的最小适用空间，而最大顶升高度则由螺杆总长度、支撑套内螺纹长度以及安全距离共同决定，选型时不能单纯以最大顶升高度作为唯一指标，必须确认在最高位置时仍保留足够的螺纹啮合余量。在实际装配场景中，这类装置还常被用作焊接工装的辅助支撑，针对薄壁壳体、异形框架等装夹时容易变形的工件，多个螺旋千斤顶可以分别布置在工件的不同支撑点下方，独立调整每个点的高度，让工件的装夹应力均匀分布，避免液压夹紧时因压力不同步造成的工件形变；在设备检修场景中，它可以用来临时支撑拆下的部件、调整设备的水平度，螺纹微调的特性可以实现毫米级的高度调整，比垫铁的调整精度更高，调整完成后也不需要额外锁止，依靠螺纹自锁即可保持位置。建模过程中需要重点关注螺纹副的配合间隙、各部件的同轴度以及运动行程的干涉检查，螺杆在全行程升降过程中不能与支撑套的通槽边缘发生剐蹭，顶部承托盘旋转时的外圆轨迹不能超出底座的投影范围过多，否则会降低整体的抗倾覆稳定性；支撑套外壁的通槽数量与宽度需要在减重、观察便利性和结构强度之间做平衡，槽体过多过宽会大幅降低支撑套的径向刚度，在承受偏载时容易出现变形，影响螺纹的正常啮合。
