车载剪式千斤顶支撑固定基座结构

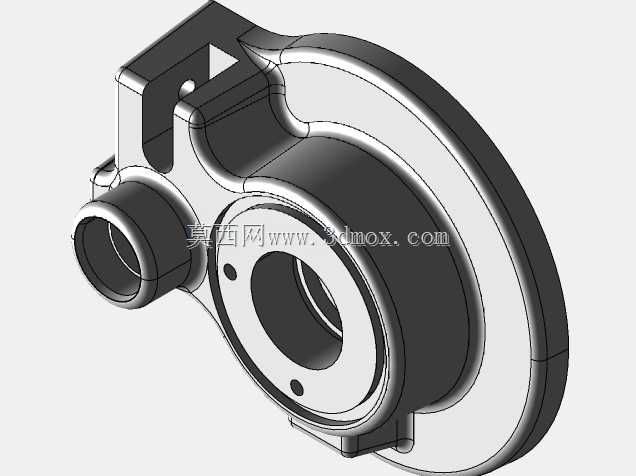

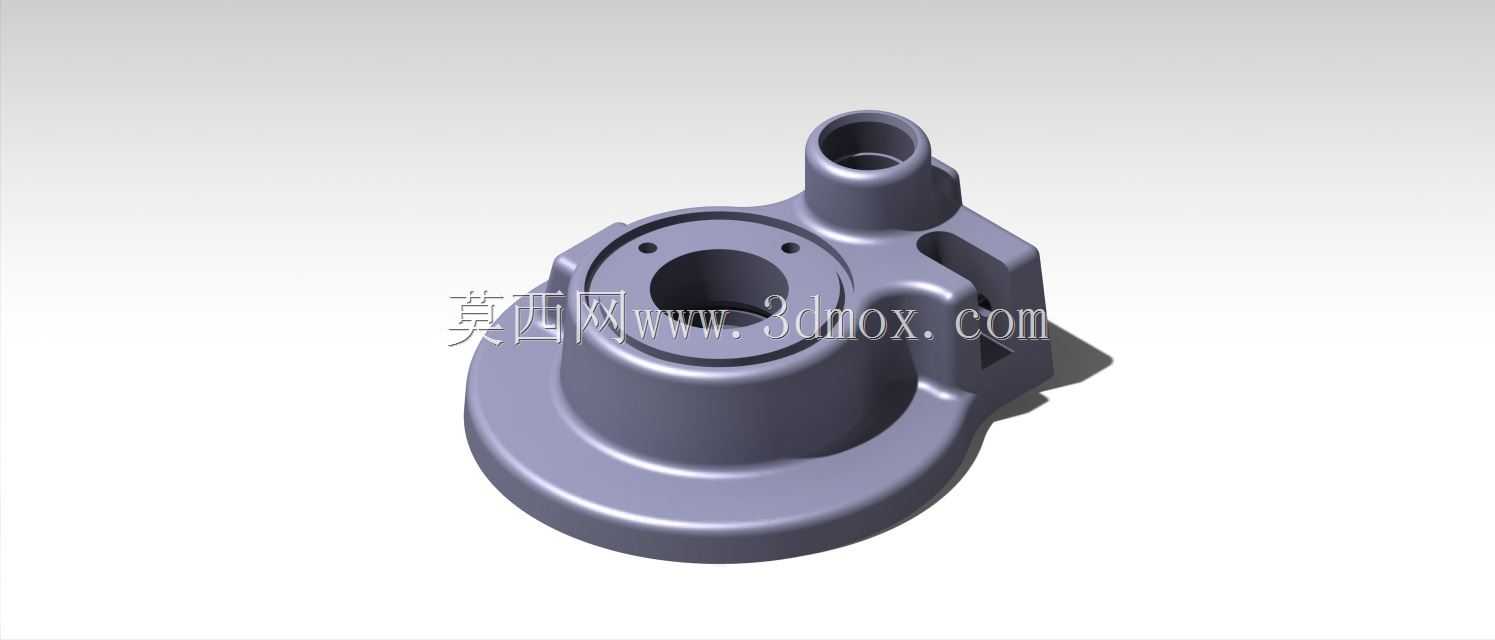

　　在乘用车随车应急维修场景中，车载千斤顶是更换备胎、底盘临时检修的核心承载工具，而支撑支架作为千斤顶与车身底盘接触、同时衔接顶升传动机构的关键受力部件，其结构合理性直接决定顶升作业的稳定性与安全冗余。日常使用场景里，车辆在非铺装路面、路边应急停靠时，地面往往存在一定倾斜度，这就要求支架既能够承接顶升螺杆传递的垂直载荷，也要能抵消小角度偏载带来的侧向分力，避免顶升过程中出现滑移、倾覆风险。从结构设计逻辑来看，该支架采用一体化铸造成型的主体结构，底部设置大直径圆盘式支撑面，相比窄边支撑结构，能有效降低接地比压，在松软沥青、砂石路面作业时，可减少支架下陷的概率，无需额外搭配垫木就能满足多数应急场景的使用需求。

　　主体中心的阶梯通孔用于穿装顶升传动螺杆，孔位周边设置的环形凸台一方面提升了孔位的结构刚度，避免长期受载后孔位出现椭圆变形，另一方面也为螺杆的转动预留了足够的避让空间，减少传动过程中的摩擦卡滞。侧部延伸的凸台结构设置有同轴安装孔，用于铰接千斤顶的上支撑臂，孔位的同轴度公差控制在0.1mm以内，保证支撑臂摆动过程中无别劲现象，顶升动作顺滑无卡顿。支架侧方开设的矩形减重槽，是在保证整体结构强度的前提下，通过拓扑优化去除非受力区域的材料，既降低了零件自身重量，适配车载工具轻量化的携带需求，也能减少铸造过程中的壁厚差，降低铸件内部缩松、气孔的出现概率。从安装边界来看，底部圆盘的外径尺寸适配常规车载千斤顶的收纳槽尺寸，不会出现收纳时卡滞的问题；

　　上部铰接孔的中心高度与同规格剪式千斤顶的臂长参数匹配，保证顶升行程覆盖120mm到350mm的常用区间，能够满足多数家用轿车、城市SUV的底盘顶升高度需求。在受力路径设计上，来自车身底盘的垂直载荷通过上部铰接凸台传递到主体结构，再通过环形加强筋分散到底部整个圆盘支撑面，筋位的走向完全贴合主应力迹线，没有多余的结构拐点，避免应力集中导致的部件断裂。实际维修作业中，该支架不需要额外的紧固件辅助定位，与顶升机构、支撑臂完成铰接后即可形成稳定的四连杆受力结构，非作业状态下可随千斤顶整体折叠收纳，占用的后备箱储物空间极小。针对冬季低温、夏季高温的户外使用环境，支架的材料选用具备足够的冲击韧性，不会因低温脆裂、高温软化导致承载能力下降，

　　表面的氧化处理层也能应对雨季、融雪剂带来的腐蚀问题，长期存放也不会出现锈死卡滞的情况。在结构验证阶段，该类支架需要通过1.5倍额定载荷的静压测试，以及偏载10度状态下的稳定性测试，确保在极端使用场景下不会出现结构失效，为 roadside 应急维修提供可靠的承载支撑。
