宜家法克图橱柜旋转轴套替换件

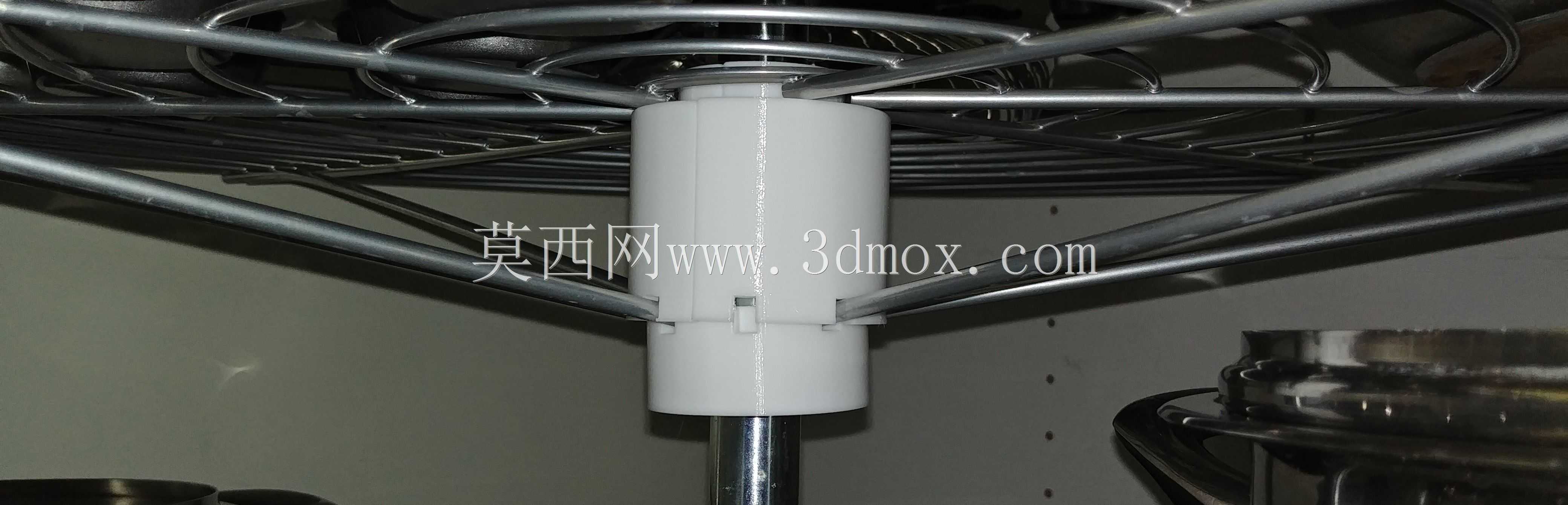

　　在居家橱柜五金维护与定制改造场景中，这类适配宜家FAKTUM Karusel系列的圆柱轴套，主要承担旋转置物架的转轴定位与转动支撑作用。日常使用里，橱柜转角旋转篮长期承载餐具、厨具的交变载荷，原有塑料轴套易出现磨损松旷、转动卡滞甚至开裂失效，该替换件可直接对应原有安装位完成更换，无需对柜体板材进行二次打孔或改造。

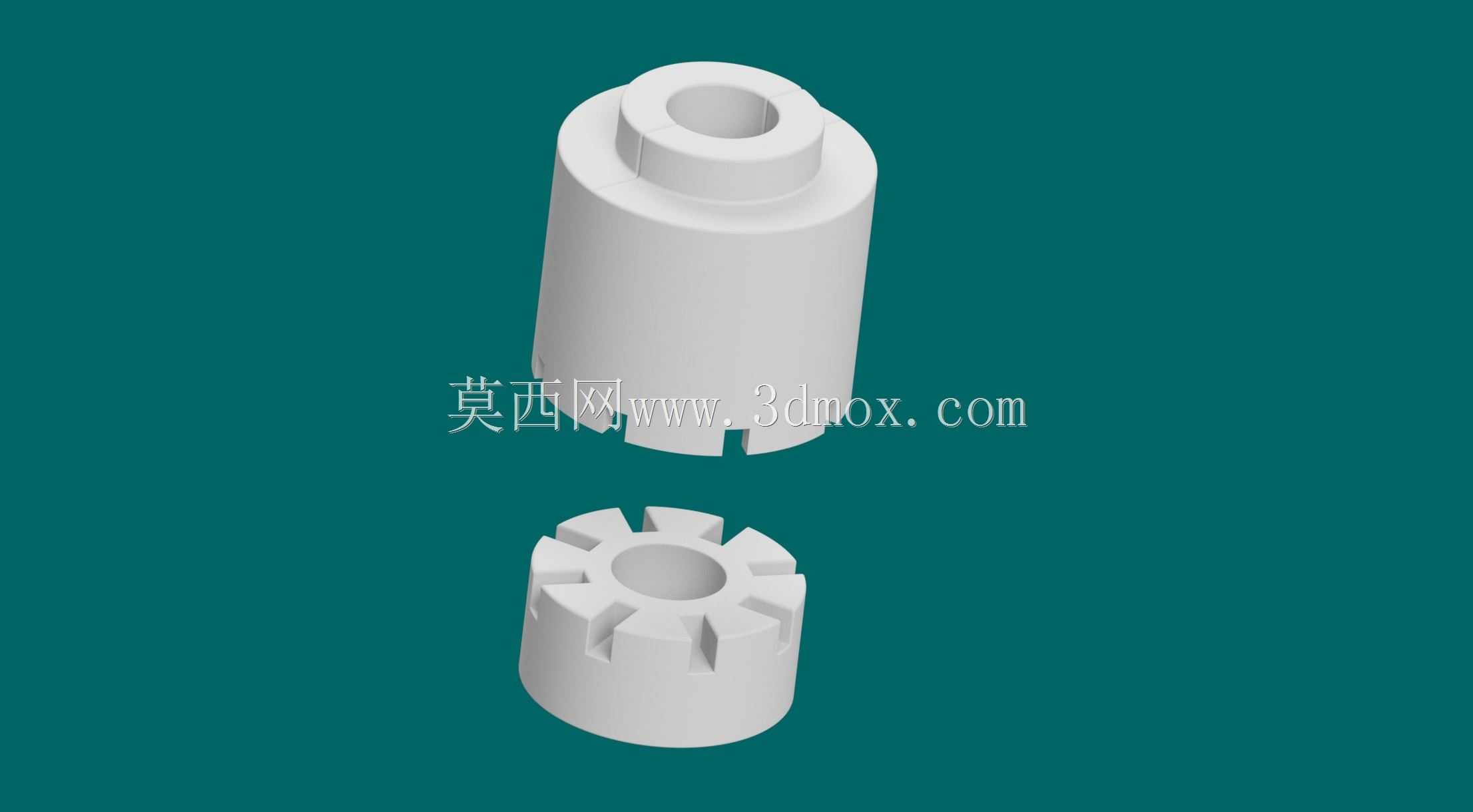

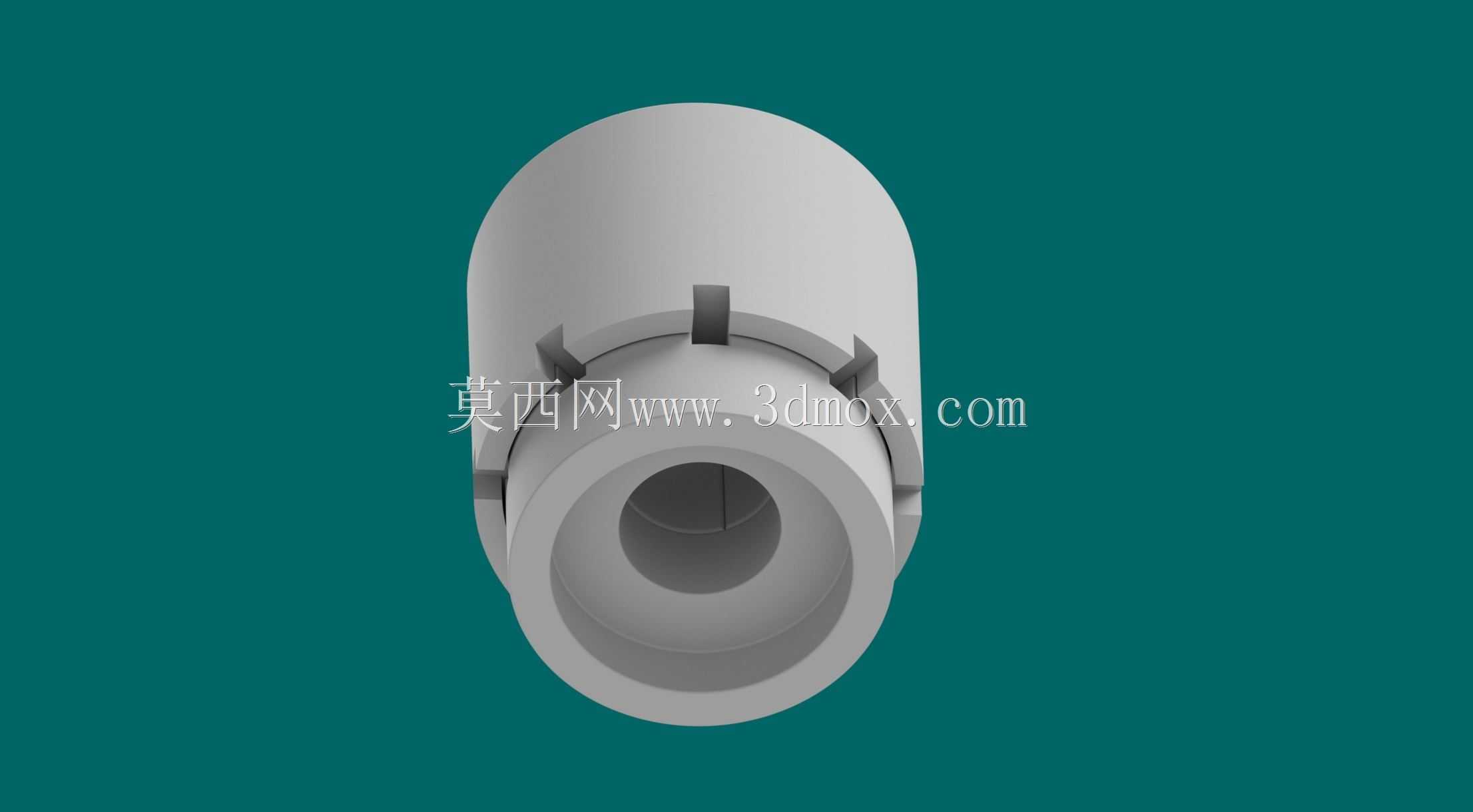

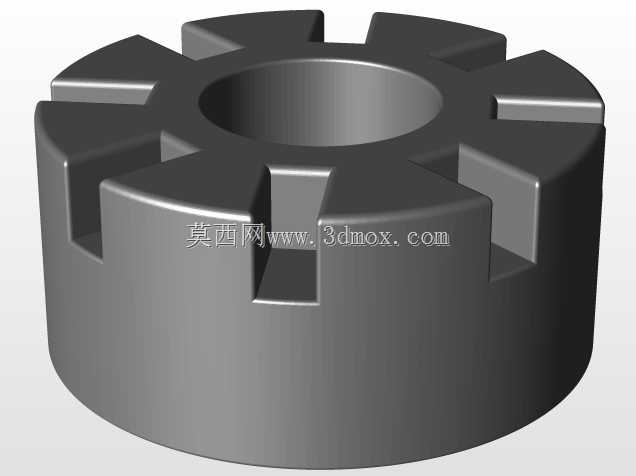

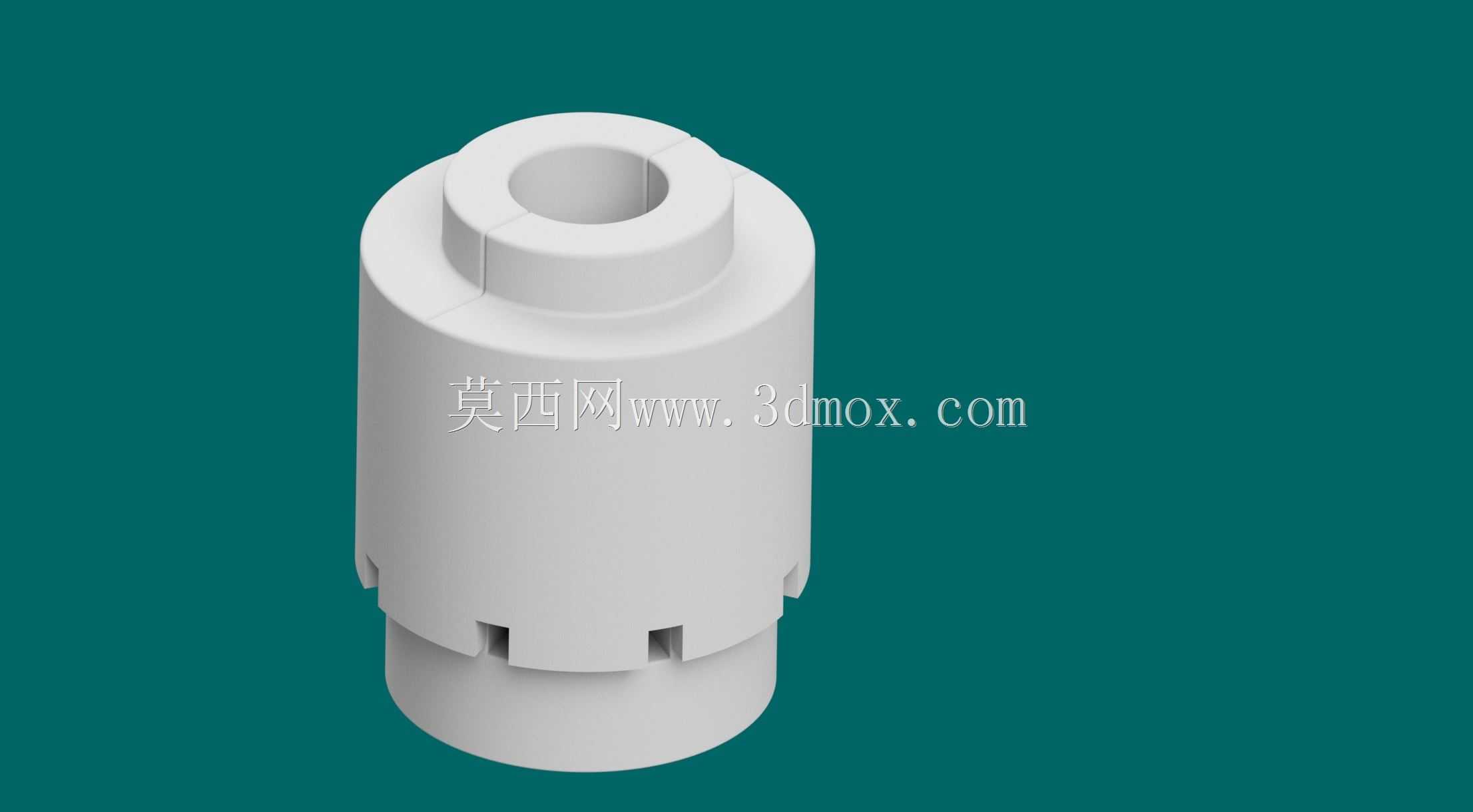

　　从结构形态看，零件整体为同轴阶梯圆柱构型，上端设置带中空通孔的凸台段，用于穿入旋转机构的中心主轴，通孔内径与主轴外径保持小间隙配合，既保证转动顺滑，又限制径向窜动；中段为直径更大的主体圆柱，外壁均匀分布若干卡槽与定位缺口，可与旋转架的支撑骨架卡合锁定，传递周向扭矩，避免轴套与置物架之间发生相对转动；下端为缩径导向段，端部做倒角处理，便于装配时快速导入柜体底座的定位孔，降低现场安装对位难度。

　　设计思路上，该零件优先匹配原有橱柜系统的安装边界，所有轴向台阶高度、径向直径、卡槽位置均严格对标原厂配件尺寸，保证替换后旋转架的转动同心度与承重能力不低于原有设计水平。外壁的卡槽采用对称均布形式，可适配不同角度的支撑臂安装，兼顾左右柜体的通用安装需求；中空贯通的结构既减轻零件自身重量，又能容纳中心锁紧螺杆，实现上下端的轴向拉紧固定，防止长期使用后轴套向上窜出。

　　实际选型与装配时，需确认柜体底座定位孔的内径与下端导向段外径匹配，上端凸台的高度需与旋转架底盘的沉槽深度对应，避免装配后出现轴向间隙过大导致的转动晃动。零件外圆各段的同轴度公差需控制在合理范围，若同轴度偏差过大，会造成旋转过程中阻力不均、局部磨损加剧，甚至出现旋转架与柜体内壁剐蹭的问题。卡槽的宽度与深度需匹配支撑骨架的板材厚度，过盈量过大易造成装配困难，间隙过大则会产生运行异响与传动虚位。

　　这类轴套虽属于小型五金配件，却直接决定转角旋转置物架的使用手感与寿命。在三维建模过程中，需重点还原各段阶梯的过渡圆角、卡槽的拔模角度以及端部倒角细节，这些特征既影响注塑生产时的脱模可行性，也关系到装配时的导向顺滑度。对于从事橱柜五金设计、家居维护配件开发的工程人员而言，该类替换件的建模核心不在于复杂曲面，而在于对原有装配尺寸链的精准复刻，每一处直径、高度、卡槽位置的偏差，都可能导致配件无法正常安装使用。

　　从受力角度分析，轴套工作时主要承受径向的偏载力，当旋转篮上重物放置不均时，径向力会通过支撑臂传递到轴套外壁，因此中段主体的壁厚需满足长期承重要求，避免在交变载荷下发生蠕变变形。上端凸台与中段的衔接处设置过渡圆角，可降低应力集中系数，减少长期转动过程中根部断裂的风险。下端导向段与底座孔的配合长度不宜过短，否则会失去径向支撑作用，加剧转动晃动；也不宜过长，否则会增加不必要的材料消耗与安装空间占用。
