商用立式可移动不锈钢烧烤炉架

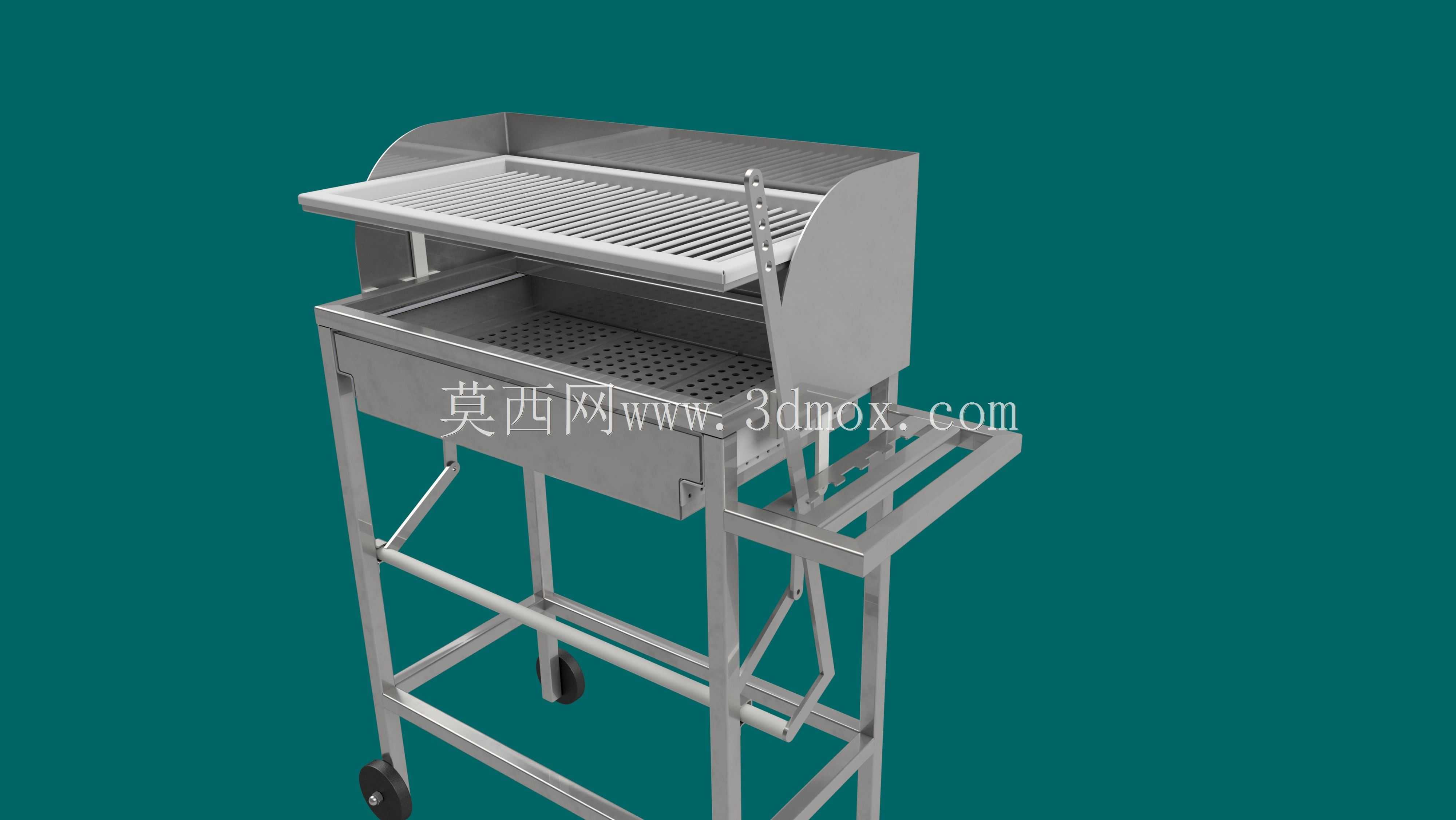

　　该烤架整体采用不锈钢材质打造，主体尺寸为700mm×350mm，属于中小型商用及户外两用烹饪设备。从结构布局来看，设备分为上部烧烤作业区、中部炭灰收纳区与下部移动支撑区三部分，各区域通过钣金折弯与型材焊接组合成型，整体刚性满足高频次使用需求。上部烤网采用平行栅格结构，栅条间距经过合理设定，既能保证热量均匀穿透食材，又可避免小块食材掉落，烤网一侧设置可翻转支撑结构，可根据使用需求调整开启角度，方便添加木炭或清理内部积灰。背部设置立式挡油板，能够阻挡烹饪过程中油星外溅，同时减少热量向后方散失，提升热利用效率。中部炉体为封闭式炭槽结构，槽体底部铺设冲孔网板，网板孔径兼顾通风透氧与承托木炭的作用，空气可从下部进入形成自然对流，

　　保障木炭充分燃烧；炉体前侧设置抽拉式接灰抽屉，燃烧后的灰烬可直接落入抽屉内，清理时无需拆解上部结构，大幅降低日常维护工作量。下部支架采用方管焊接成型，四条支腿之间设置横向连接杆形成稳定框架，底部配备两个万向脚轮，设备在平整地面上可单人轻松推移，转场或收纳时无需整体抬升；支腿中部设置可折叠侧托架，展开后可临时放置餐盘、调料或烧烤工具，拓展操作空间，闲置时可向下折叠收起，减少占地空间。从实际应用场景出发，这类烤架既适合夜市摊位、户外大排档等经营性场所长时间使用，也可满足庭院聚会、露营团建等多人用餐需求。不锈钢表面经过拉丝处理，长期接触油污、炭火后仍可通过常规擦拭清洁，耐腐蚀性能优于普通铁质烤架，不易出现锈蚀掉渣问题。

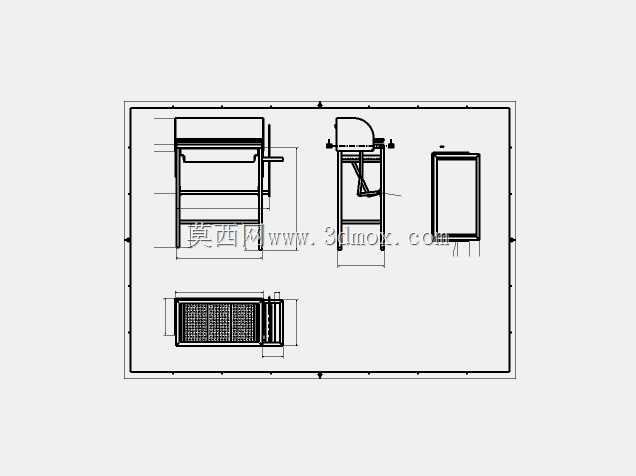

　　结构设计上充分考虑了使用中的热变形控制，炉体钣金边缘均做折边加强处理，在高温持续烘烤下不易发生翘曲变形；各活动连接处采用销轴定位，拆装无需专用工具，磨损后也可单独更换销轴，降低后期维护成本。安装边界方面，设备落地后整体高度符合人体站立操作的舒适区间，无需额外搭配操作台即可直接使用；脚轮仅在推移时受力，静置烹饪时可通过支腿底部的支撑结构承重，避免滚轮长期受热导致老化损坏。烤网与炉体之间采用搭接式定位，放置后无明显晃动，翻转时通过侧边限位结构控制最大开启角度，不会因过度翻转导致碰撞变形。接灰抽屉与炉体之间预留合理间隙，受热膨胀后不会出现卡滞无法抽拉的问题。对于厨具设备开发与结构设计人员而言，该模型完整呈现了钣金件拆分、型材框架搭建、活动机构联动的典型设计思路，可作为同类商用烹饪设备结构优化的参考依据，在进行同类型产品改型时，可直接参照其尺寸边界调整烤网面积、支架高度或脚轮配置，快速适配不同的使用场景与产能需求。
