飞熊幽灵4S传感器配套安装固定支架

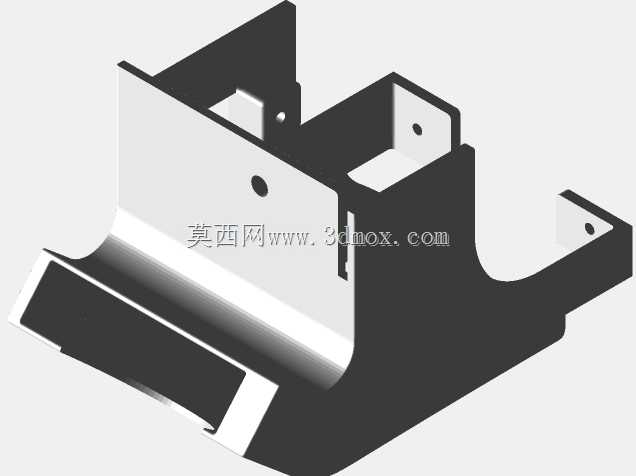

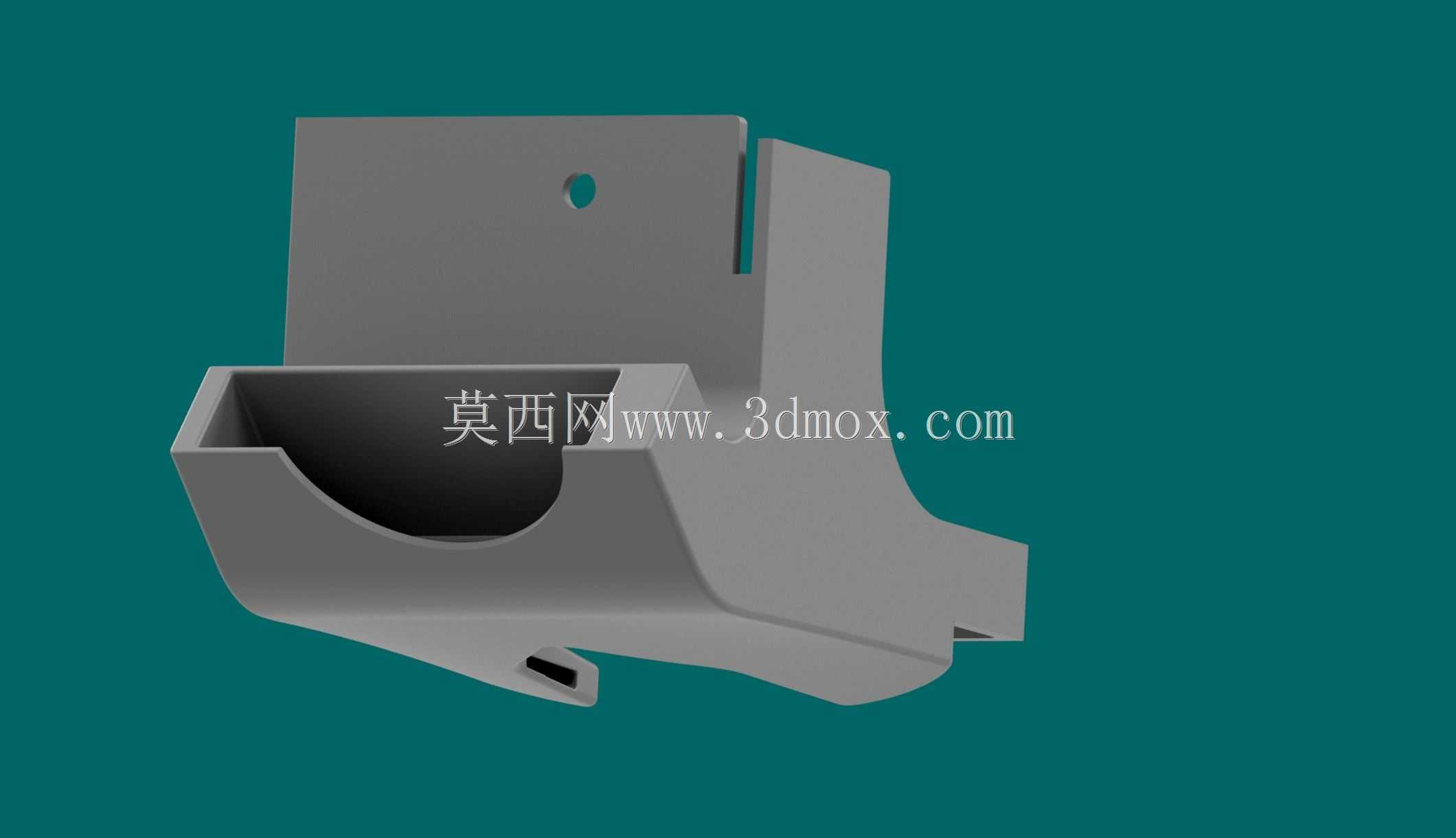

　　这套结构件的核心定位是为外置式传感单元提供可靠的承载与定位基准，在工业现场的设备改造、小型工作站搭建以及移动载具的传感加装场景中，这类适配支架往往是决定传感检测稳定性的关键一环。很多现场调试人员都遇到过类似问题：传感本体选型完成后，受限于安装面的异形结构、周边管线的干涉或者检测位的角度要求，标准支架无法直接适配，最终只能现场手工弯折钣金件，不仅定位精度难以保证，长期运行中受振动影响还容易出现检测位偏移，这套结构正是针对这类非标安装痛点完成的适配设计。从结构形态来看，构件主体采用一体化的弯折承托构型，下半部分内凹的弧形容腔完全匹配对应传感单元的外轮廓，装配时传感主体可以直接嵌入容腔内部，侧壁形成的围合结构能够限制传感件的横向窜动，

　　避免设备运行过程中传感单元出现晃动。上部的立式挡板一方面作为安装定位的贴合面，板面上预留的通孔用于穿装固定紧固件，可以将整个支架连同传感组件锁定在预设的安装基面上；另一方面挡板向侧方延伸出的限位边，能够在传感件装入后形成侧向约束，不需要额外增加抱箍或者绑带结构就能完成预固定，大幅缩减现场装配的工序数量。设计过程中优先考虑了安装边界的兼容性，构件底部延伸出的异形折边并非冗余造型，而是为了避让安装位周边的凸起结构与走线空间。在很多紧凑型设备的传感加装场景里，安装位周边往往已经布置了气管、线缆或者其他机构的连接座，如果支架底部采用平直构型，就会与周边零件发生干涉，不得不额外垫高支架，垫高之后又会改变传感单元的检测高度，需要重新校准检测参数。这套支架的底部折边按照周边零件的轮廓做了对应的避空造型，安装时可以直接贴合到基准面上，不需要额外调整垫片厚度，传感单元的检测高度与角度在支架设计阶段就已经完成匹配，现场装配后仅需做微量的检测距离校准即可投入使用。构件下部预留的窄槽结构用于传感线缆的引出与固定，传感单元的连接线可以从该槽位顺出，沿着支架的折边走向布线，避免线缆悬垂在设备运行区域被运动部件剐蹭。在有持续振动的使用场景中，线缆与传感本体的连接部位是最容易出现断线故障的位置，槽位的边缘可以对线缆形成一定的限位约束，减少线缆根部的反复弯折幅度，间接提升整个传感组件的运行可靠性。从受力逻辑来看，整个支架的载荷传递路径十分清晰，

　　传感单元的重量通过下半部分的承托面直接传递到支架主体，再通过上部挡板的紧固件传递到安装基面，底部的折边主要起到抗扭转与辅助支撑的作用，当设备运行产生振动或者传感线缆受到意外拉扯时，折边能够分担部分载荷，避免所有应力集中在上部的固定螺丝孔位。这种载荷分配设计不需要额外增加加强筋结构，就能让薄壁构型的支架获得足够的结构刚性，同时控制构件的整体重量与材料消耗，适合采用注塑工艺批量生产。在实际选型应用中，这类支架不需要对原有设备的安装面做二次加工，尤其适合老旧设备的传感升级改造场景。很多存量设备在加装状态检测传感器时，不允许在原有设备的结构件上大量钻孔或者焊接，这款支架仅需通过单颗紧固件就能完成固定，对原有设备的结构破坏降到最低，

　　同时围合式的承托结构可以保证传感单元在长期运行中不会出现位置偏移。针对不同的安装面朝向，支架的立式挡板还可以作为角度调整的基准面，当检测方向需要小幅调整时，只需在固定孔位处增加微量的调整垫片，就能改变支架的前倾角度，适配不同的检测距离与检测范围要求。构件的所有棱角位置都做了顺滑过渡处理，没有尖锐的边角，一方面是注塑工艺的成型需求，避免应力集中导致构件在受力时出现开裂，另一方面也能避免现场安装人员在布线与调试过程中被划伤。整个结构没有复杂的倒扣或者薄壁深筋结构，模具成型难度低，量产时的成型良率更高，后期维护更换也十分便捷，当传感单元需要更换或者维护时，只需松开上部的固定件，就能将传感单元连同支架一同取下，不需要拆解周边的其他管线与构件。
