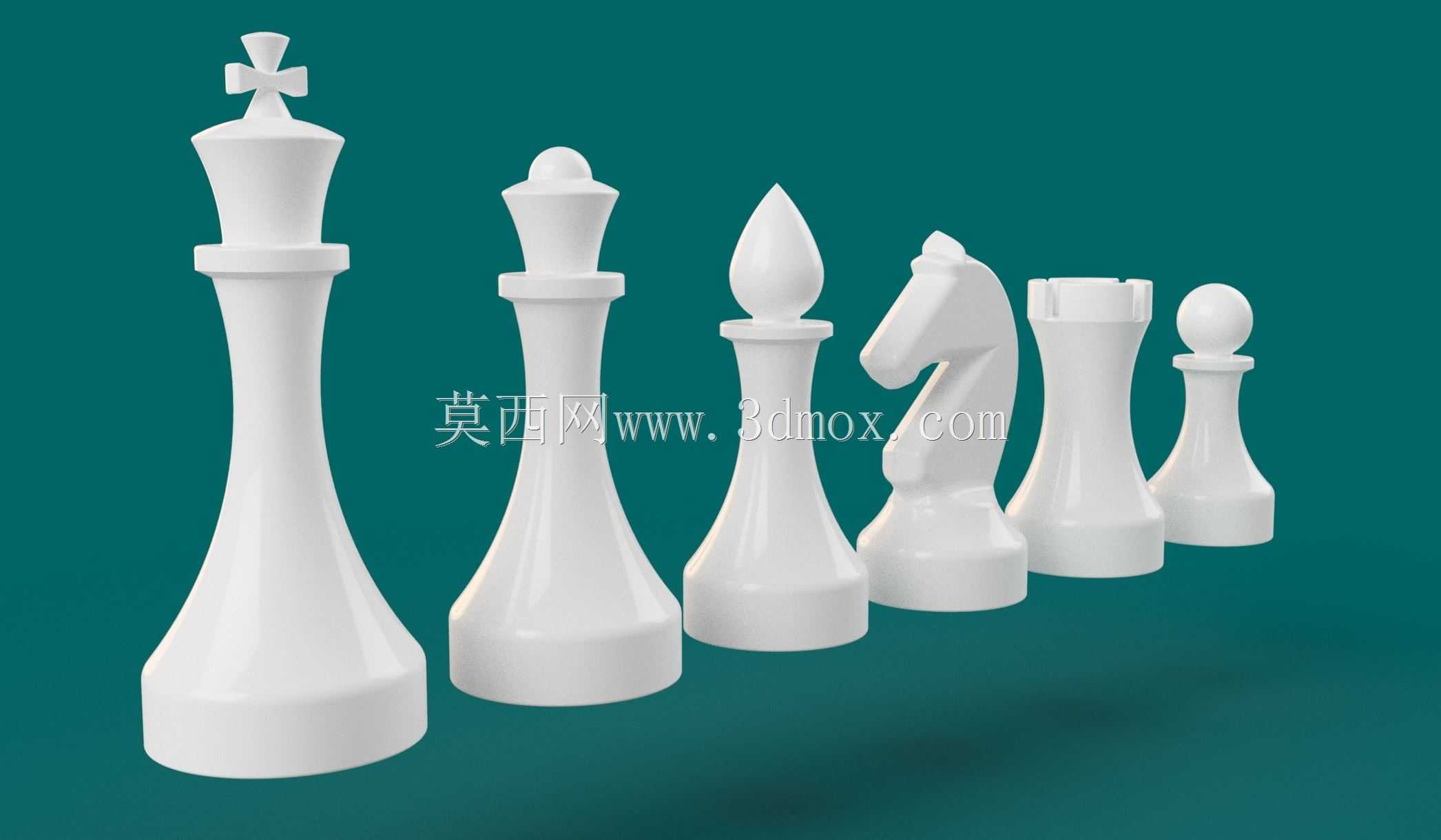

标准国际象棋棋子立体造型结构

　　棋子底部采用统一直径的圆盘基座，这是整套模型最关键的安装边界。基座平面与棋盘格面接触，直径需小于单格边长的二分之一，避免相邻棋子在满盘排布时发生边缘干涉；基座底面保持平整，不放倒角或装饰纹，使重心垂线落在接触面中心，提升摆放稳定性。从基座向上，各棋子采用回转体为主的收腰轮廓，腰部最细段位于总高约三分之一处，既形成视觉上的挺拔感，也让手持位置更贴合手指；顶部再按棋子身份扩展为不同识别结构，使整套棋子在统一比例下保持家族化造型。王的顶部采用十字形冠饰，十字与柱身通过圆角过渡，避免尖角在打印或脱模时产生应力集中；后以球状顶冠收束，球面与柱颈相切，曲面连续；象的顶部为尖锥状主教冠，锥面与圆柱衔接处保留小圆角，降低薄壁开裂风险；

　　马采用非回转的马头侧影，是整套造型中唯一需要多方向轮廓控制的零件，其颈部厚度与基座直径保持比例，防止侧向受力时从根部断裂；车的顶部以城垛造型表达堡垒特征，垛口宽度均匀，内壁留足壁厚；兵的顶部为小球，柱身简洁，尺寸最小但仍保持与大棋子一致的基座比例。建模时先确定统一基准面和总高比例，再分别绘制各棋子的母线，回转生成主体；马件单独绘制侧面轮廓并拉伸修形，最后对所有锐边进行倒圆。曲面检查重点放在相切连续性、拔模角度和最小壁厚上，保证造型既能用于渲染展示，也能适应常见的实体加工与快速成型流程。
