M20螺纹电极夹持工装结构设计

　　这套电极夹持部件主要面向电火花加工、焊接工位以及小电流导电测试场景，核心作用是把多根细电极以固定间距约束在同一基准端面上，同时通过尾部M20螺纹接口完成与设备主轴、导电杆或进给滑台的刚性连接。从实际产线使用来看，这类部件常见于模具型腔放电加工、微小孔穿孔机以及自动化焊接工作站，不少做精密连接器模具的车间会用它装夹紫铜或钨铜电极，在单工序内完成阵列小孔的连续加工，省去反复拆换单电极的对刀时间。

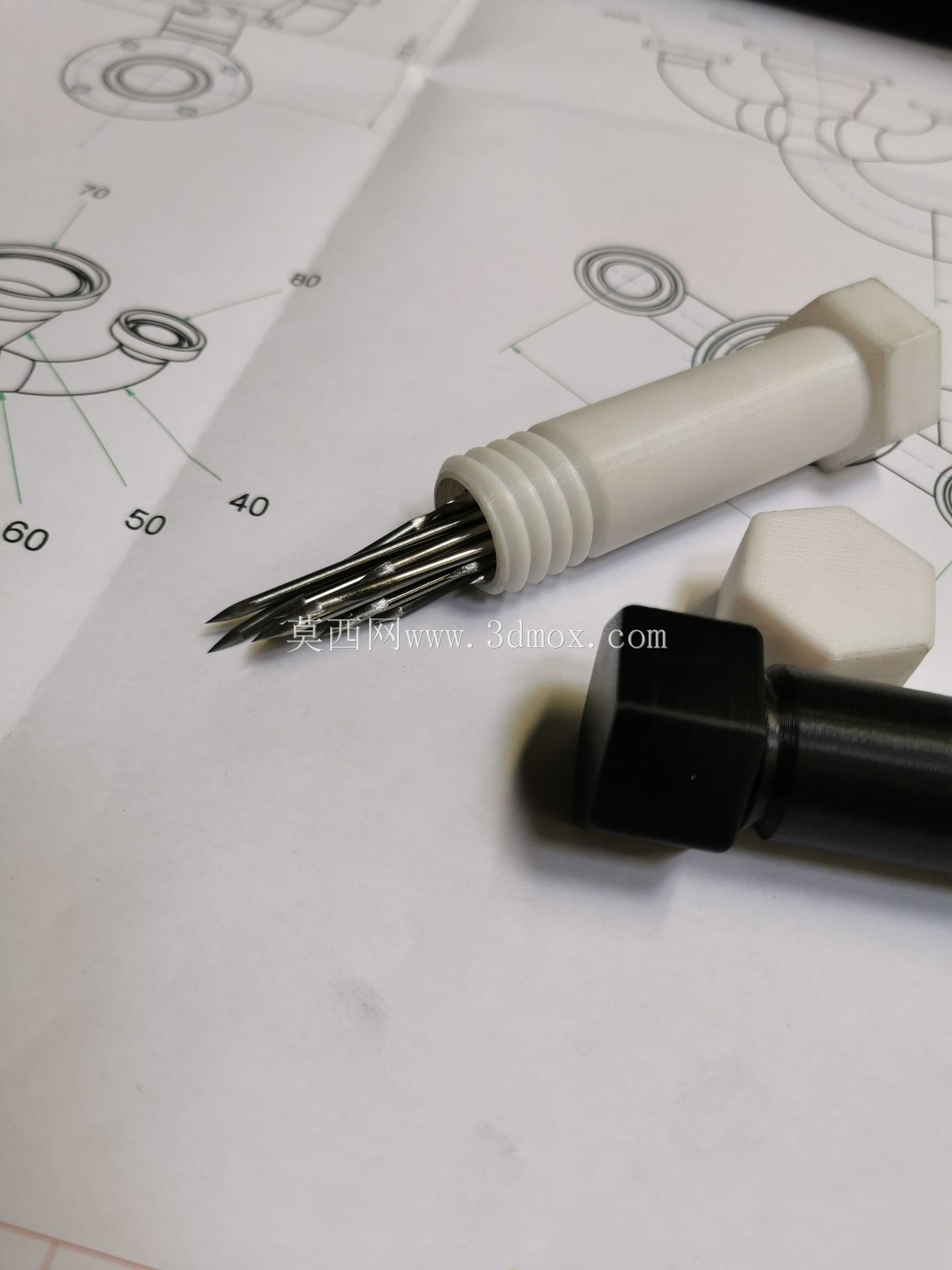

　　结构上可以拆成三个功能段：前端是多针并行的电极容纳区，中段是带防滑环纹的绝缘握持段，尾部是标准M20外螺纹连接端。前端的针孔采用等距阵列排布，孔位与电极之间采用小间隙配合，既保证电极装入后不会在径向晃动，又能在电极损耗后快速拔出更换。中段的环纹不是装饰结构，一方面在手动预装时增加手指与部件的摩擦力，方便拧紧初期的旋入操作，另一方面这些环形凸起可以作为绝缘衬套的轴向定位台阶，当夹头整体穿过设备护板时，环纹之间的凹槽能嵌入O型密封圈，阻挡加工液或焊接飞溅进入主轴内部。

　　尾部M20螺纹的选用是兼顾通用性与刚性的结果。M20属于设备导电杆和手动滑台上非常常见的接口规格，螺距通常采用2.5mm粗牙，在保证足够啮合长度的前提下，旋入3到4牙即可获得满足常规放电加工的连接刚性。建模时需要特别注意螺纹收尾处的退刀槽结构，退刀槽直径要小于螺纹小径，宽度控制在1.5到2倍螺距之间，避免装配时螺纹端面与设备贴合面出现干涉，同时也能消除螺纹末端的应力集中，在频繁装夹的工况下降低根部断裂风险。

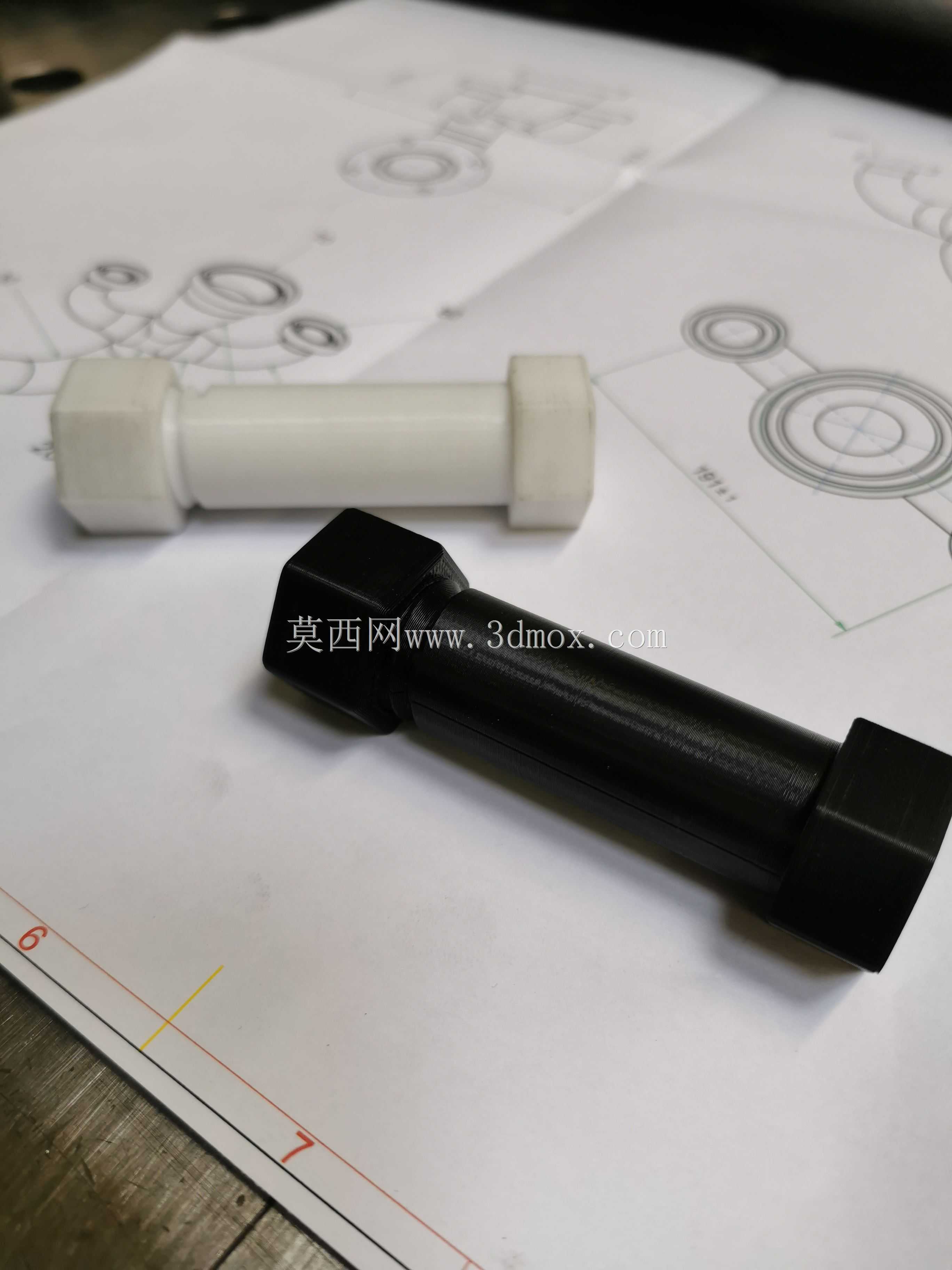

　　从安装边界来看，整个部件的最大外径集中在中段握持区，设计时要保证该外径小于设备主轴夹座的通过孔直径，通常预留1到2mm的间隙即可；前端电极伸出长度需要根据加工深度调整，模型里预留的电极夹持段长度可以覆盖大部分30mm以内的放电行程，如果是深腔加工场景，只需在装配体中替换更长的电极棒，夹头本体不需要改动。尾部螺纹的有效啮合长度建议不小于12mm，对应M20规格大约是5个完整牙型，这个长度既能传递足够的拧紧扭矩，也能保证导电接触面积满足小到中功率加工的电流承载需求。

　　设计思路上优先考虑了现场维护的便捷性，没有采用复杂的弹性夹套结构，而是直接用本体孔位约束电极，尾部螺纹拧紧后依靠端面压紧实现电极的轴向固定。这种方案的优势是零件数量少，没有易损的弹簧或薄壁夹片，在有加工液冲刷、金属粉尘较多的车间环境里故障率更低。本体中段的绝缘握持部分采用工程塑料材质建模时，需要与内部金属导电芯做包胶或装配结构区分，金属芯贯穿整个夹头中心，前端接触电极、尾部连接设备导电杆，塑料外壳只承担握持和密封功能，不参与导电和受力，这样的分层设计既保证了操作安全，也降低了整体重量，减少主轴进给时的负载惯量。

　　在三维建模过程中，需要重点校验几个配合尺寸：前端电极孔的位置度公差要控制在0.02mm以内，保证阵列电极的相对位置精度；M20螺纹的轴线与前端电极孔的公共轴线同轴度建议设为0.03mm，避免装夹后电极出现摆差，影响加工孔的位置精度；中段环纹的外径要与设备护板的密封槽尺寸匹配，建模时可以直接在环槽里放置标准O型圈做干涉检查，防止装配后出现密封间隙。另外，夹头尾部的端面要做粗糙度控制，建模时标注的接触面平面度直接影响导电稳定性，如果端面不平，拧紧后会出现局部接触，大电流加工时容易发热，甚至灼伤设备主轴的连接端面。

　　实际选型时，工程师可以根据所用电极的直径和数量调整前端孔位的排布，但M20的尾部接口保持不变，这样就能直接适配车间已有的设备接口，不需要额外制作转换接头。对于需要通冷却液的加工场景，还可以在中心金属芯里增加轴向通孔，模型结构预留了足够的壁厚，改造时不会削弱螺纹段的结构强度。整体结构没有复杂曲面，所有特征都以回转体和阵列孔为主，加工工艺性好，普通数控车床搭配铣床就能完成制造，适合非标工装的快速定制需求。
