飞熊幽灵4S传感设备安装固定支架结构

项目分类:通用五金配件 发布时间:2022-03-28 ID:592180
  • 飞熊幽灵4S传感设备安装固定支架结构
  • 飞熊幽灵4S传感设备安装固定支架结构
  • 飞熊幽灵4S传感设备安装固定支架结构
  • 飞熊幽灵4S传感设备安装固定支架结构
  • 飞熊幽灵4S传感设备安装固定支架结构
  • 飞熊幽灵4S传感设备安装固定支架结构
  • 飞熊幽灵4S传感设备安装固定支架结构

  该结构件的核心作用是为传感探测单元提供稳定的安装载体,常见于工业自动化检测工位、智能装备感知模块、小型设备内置传感组件的装配场景。在实际产线布局中,这类支架往往需要同时兼顾安装基面适配、探测方向保持、周边部件避让以及走线空间预留,不能仅按单一平板支撑件来处理。

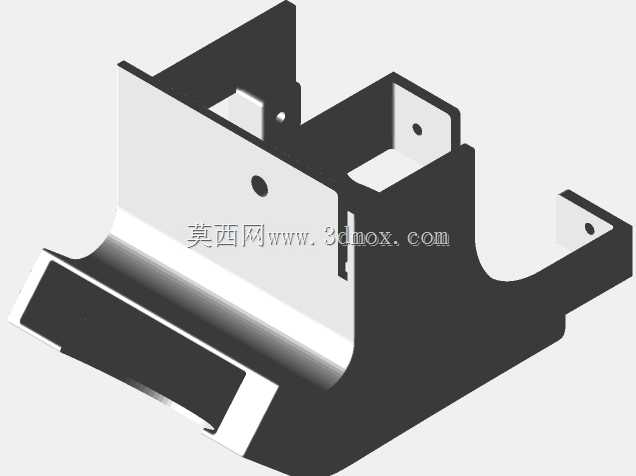

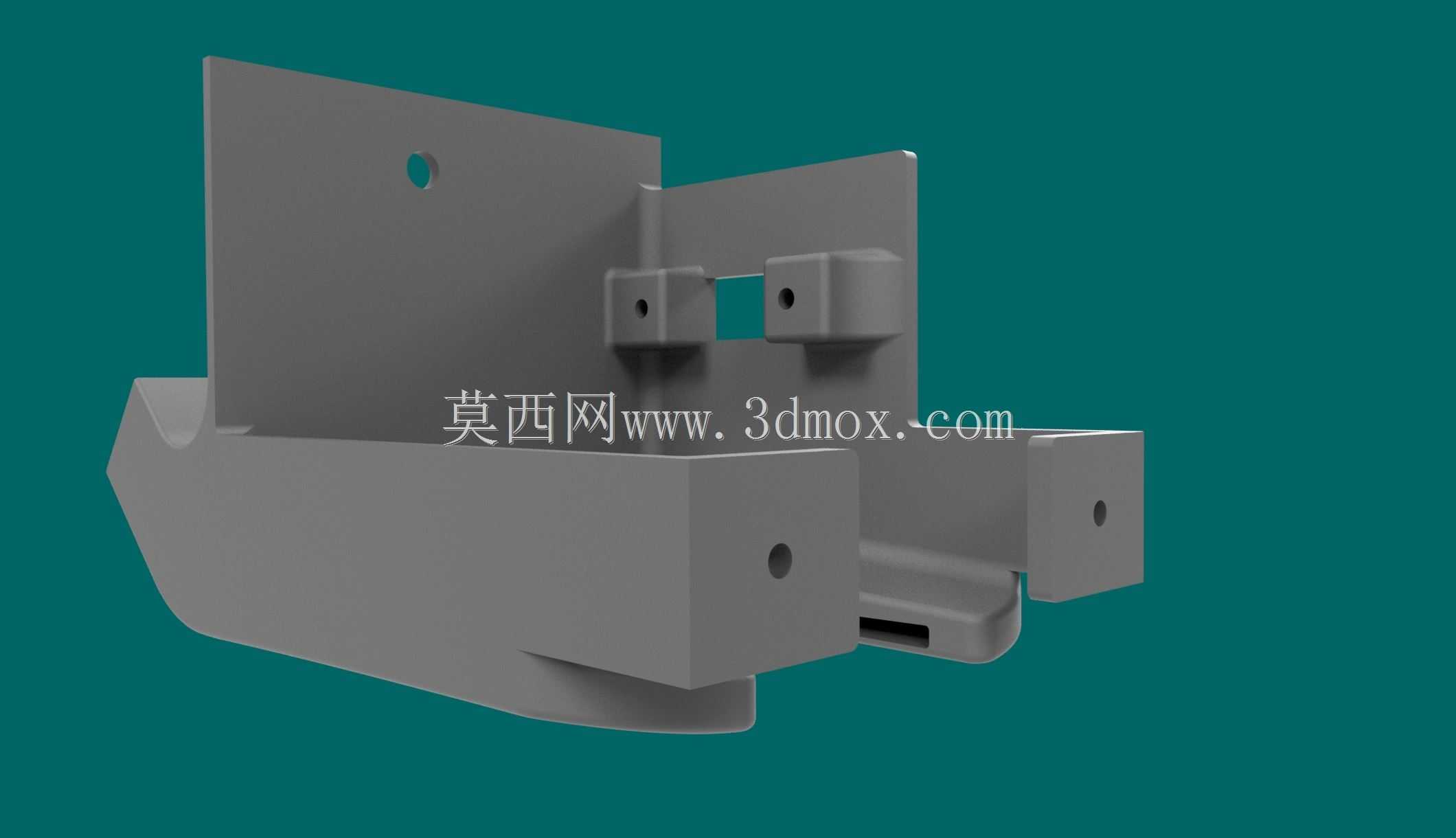

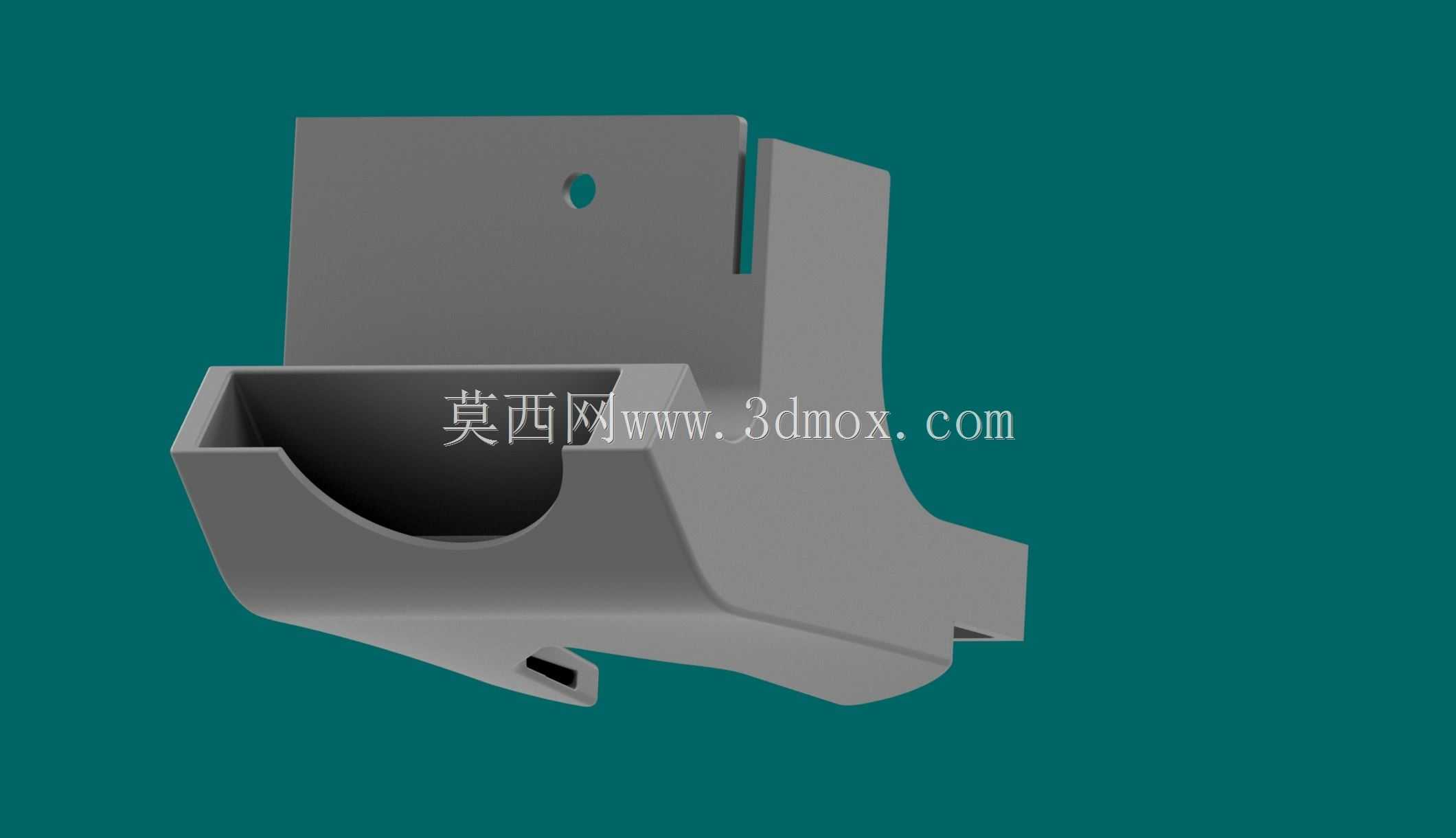

  从结构形态看,构件采用多段折弯形成立体支撑,主体立板用于贴合设备安装面,板上预留的通孔可穿过紧固件完成基面固定;侧向伸出的两个带孔凸台,用于对接传感模块本体的安装孔位,保证模块装配后不会出现偏转或晃动。下部延伸的托边可承托传感单元底部,抵消模块自重带来的悬臂弯矩,避免长期使用后连接孔位发生塑性变形。前端留出的缺口则对应传感模块的接口或探测窗口区域,不会遮挡信号传输路径,也方便装配时插接线束。

  设计这类支架时,首先要明确传感模块的工作姿态。若探测方向要求与安装基面保持垂直,立板与侧装凸台的折弯角度就必须严格控制,角度偏差会直接导致探测基准偏移,进而影响检测精度。其次要关注安装边界:支架背部需要贴实安装面,因此折弯处的圆角、板材厚度都要计入装配尺寸,防止出现支架装上去后局部顶起、贴合面存在缝隙的问题。侧向凸台的孔位中心距必须与传感模块安装孔一致,孔轴间隙不宜过大,否则模块锁紧后容易出现角度窜动;同时孔位周边要留出足够的扳手空间,避免紧固件无法顺利锁紧。

  构件的外形轮廓并非规则矩形,下部托边做了收边与斜向过渡,一方面可以减少材料占用,另一方面能避开设备内部相邻的线束槽、壳体筋位或运动部件。在紧凑的设备腔体内部,支架外轮廓每一处突出都可能与周边零件发生干涉,因此建模时需要同步对照整机装配空间,核对支架与电路板、连接器、外壳之间的安全距离。对于靠近运动机构的位置,还要预留振动余量,防止设备运行时支架与运动件发生擦碰。

  从受力角度分析,该支架属于轻载支撑结构,主要承受传感模块自重以及设备运行带来的振动载荷。立板与托边、侧装凸台之间的折弯过渡形成了近似箱型的局部加强效果,相比单纯的L型折弯板,抗扭和抗弯能力更好。若用于振动较强的设备,还可在立板与托边连接处增加压筋或翻边,进一步提高固有频率,避免支架与设备振动频率重合而产生共振。

  安装方式上,背部立板的固定孔适合采用螺钉直接锁附在设备立柱、墙板或型材面上;侧装凸台的孔位可配合螺钉、减震垫或衬套使用,以降低外部振动向传感模块传递。下部托边并不承担主要锁紧功能,更多是作为装配定位和辅助承载,安装时可先将传感模块搁在托边上完成孔位对齐,再锁紧侧部与背部紧固件,这样能明显提升装配效率。

  在三维建模过程中,需要重点控制折弯系数、孔位同轴度以及各安装面的平行度。板材展开时要保证折弯后外形尺寸落在允许公差内,特别是凸台孔到立板安装面的距离,它直接决定传感模块的探测位置。若后续需要进行钣金加工,还应在折弯内角、板材边缘去毛刺等方面预留工艺要求;若采用机加工或3D打印方式制作,则要关注壁厚均匀性,避免局部壁厚突变导致应力集中。

  该结构没有复杂的曲面或多余装饰,所有弯折、开孔和缺口都围绕装配与使用需求展开,体现了传感类安装支架“以功能为先”的设计思路。对于结构工程师而言,这类零件看似简单,却最考验安装空间核对、受力路径判断以及制造工艺理解;只有把基面固定、模块定位、线束避让、振动控制和装配便利性同时考虑进去,最终形成的支架才能在实际设备中长期稳定工作。
