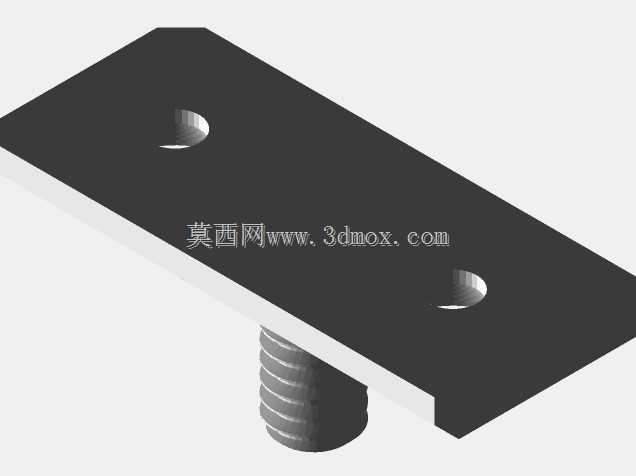

该零件属于小型安装固定类支座,整体由一块矩形平板和下方伸出的1/4英寸外螺纹柱组成。平板部分用于提供稳定的贴合面,两个通孔分布在板面上,可穿过螺钉将支座固定在机架、面板或设备壳体上。下方螺纹柱则用于与带内螺纹的传感器、支架、调节杆或其他功能件连接,形成可靠的机械接口。
从实际使用场景看,这类结构常见于检测工位、小型实验装置、光电或接近传感器安装、相机与光源固定、管路附件定位以及轻工自动化设备的辅助支撑。平板贴合安装面后,螺纹柱向外悬伸,能够把被连接件支撑在距安装面一定高度的位置,避免直接贴合造成干涉,也便于后续调整螺母锁紧。双孔布置相比单孔固定具有更好的抗转能力,安装后支座不易绕螺纹轴线转动,适合存在轻微振动或需要保持方向的场合。
设计上,矩形板的长宽决定了安装边界,孔距则直接影响与现场安装孔位的匹配性。建模时需要先确定平板厚度、板面长度与宽度,再根据承载需求和安装空间确定两个通孔的直径与中心距。通孔应略大于配合螺钉外径,以补偿加工误差并方便装配,但不宜过大,否则会降低压紧面积和定位稳定性。板边可根据装配环境选择锐边或倒角,锐边有利于贴合,倒角则便于去毛刺和安装操作。
下方螺纹柱的位置是该零件的关键。螺纹柱通常位于平板一侧或靠近端部,使板面在锁紧后能够压住安装基面,同时让螺纹连接端悬出。螺纹规格采用1/4英寸,说明其面向的是常见英制螺纹接口,在选型时需要核对配对件的内螺纹规格、旋合长度和所需承载能力。螺纹有效长度不宜过短,否则啮合圈数不足,锁紧后容易松脱;也不必盲目加长,过长会增加外形尺寸并可能与周围零件发生碰撞。
螺纹柱与平板交接处应考虑应力集中问题。若载荷较大,可在根部设置适当圆角或加强过渡;若追求轻量化和紧凑结构,则可保持较小圆角,但需注意加工时根部清根对强度的影响。平板上表面与螺纹柱轴线的垂直度需要控制,否则被连接件安装后会产生偏斜,影响检测精度或装配外观。两个安装孔的连线与螺纹柱相对位置也应明确,这决定了支座安装后的方向。
在三维建模过程中,可先绘制矩形板草图,拉伸得到基体,再在对应位置创建通孔。螺纹柱可通过拉伸圆柱后添加螺纹装饰线或真实螺纹牙型实现;若用于3D打印或快速成型,可直接保留简化圆柱并在工程图中标注螺纹规格;若用于机加工,则应在模型中清晰表达螺纹起止位置和退刀结构。对于需要螺母锁紧的使用方式,还要预留扳手空间,避免平板边缘或相邻部件阻碍拧紧操作。
该零件的功能并不复杂,但尺寸链需要认真处理。平板厚度影响支撑刚度,螺纹柱直径和长度决定连接强度,孔距决定安装兼容性,板面外形则决定与周边结构的干涉边界。把这些参数结合具体设备空间确定后,就能得到一个既方便安装、又能稳定承载的固定支座。
