长条形有机玻璃传感管体结构设计

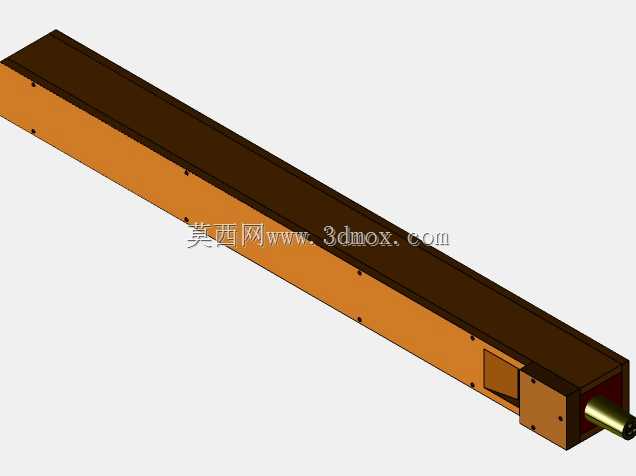

　　该长条形管体结构主要面向流体观测、实验台架、小型检测工位以及教学演示装置中的传感安装场景，整体采用细长矩形截面布局，外侧为承托式框架，上部覆盖透明有机玻璃段，端部预留金属接头与内置组件安装空间。在实际使用中，这类结构并不单纯作为外观护罩，而是承担观察、容纳、定位和接口转换四重作用：透明段允许操作人员直接查看内部介质状态、浮子位置或传感元件动作，框架部分则提供刚性支撑，避免长跨距下有机玻璃受力变形，端部金属接头用于对接外部管路或线缆，使整段部件能够嵌入实验回路、检测设备或小型工艺管线中。从结构设计思路看，矩形框架与透明盖板的组合比全圆形玻璃管更适合安装固定。圆形管件在夹持时容易出现局部应力集中，且平面定位困难；该方案将承载与观察分离，

　　框架承担安装、紧固和外部载荷，有机玻璃部分主要满足可视与封闭要求。框架侧面分布的连接孔可用于上盖压紧、侧板固定以及与外部支座连接，孔位沿长度方向均匀布置，既保证密封压紧力连续，也便于在不同工位截取合适的固定点。端部采用阶梯式收口结构，金属接头从框架端面伸出，接头与框体之间预留安装块位置，能够容纳密封件、锁紧螺母或小型传感元件。这种处理方式使管路作用力不直接作用在透明材料上，而是通过金属接头和端部框架传递到主体支撑结构，降低有机玻璃开裂、渗漏和长期蠕变风险。对于需要观察内部流动、液位变化或反应过程的检测装置而言，该结构能够在不拆解管路的情况下完成状态确认，减少维护时的拆装工作量。外形边界上，整根部件呈细长条状，长度方向为主要安装尺寸，

　　截面宽度与高度控制在紧凑范围内，适合在台面设备、实验面板或狭长安装腔内布置。安装时需要预留端部接头的操作空间，尤其是接头接入管路或线缆的一侧，应保留扳手空间和插拔余量；侧面固定孔对应的支座面应保持平整，避免框架强行扭曲后造成透明盖板受力不均。若用于有介质压力的工况，框架刚度、密封压紧力和有机玻璃许用应力需要同步校核，不能仅靠透明件承受内压；若用于接近开关、光电检测或位置反馈类场景，则应保证透明段表面无划痕、内部无遮挡，并在元件安装处预留调节余量。该模型在建模时将外框架、透明盖板、端部接头和侧部安装块分开表达，能够清晰呈现各零件的装配关系。框架的棱角、孔位和端部凸台均按实体加工逻辑构建，透明段与框架的贴合面连续平整，

　　侧面小孔可对应螺钉或铆钉连接，端部小方块区域可作为接线座、密封座或传感器固定座使用。对结构设计人员而言，这类模型可直接用于核对安装边界、观察孔布局和端部接口方向；对设备选型人员而言，可据此评估其在狭长空间内的布置可行性，判断是否需要增加支撑点或调整接头形式。在工程应用中，类似结构常见于小型实验装置、流量观测段、液位检测单元以及需要可视化反馈的传感模块。设计时往往需要在可视性和刚性之间取舍：全透明结构观察方便但刚性不足，全金属结构刚性好但无法直接观察内部状态。该方案通过金属框架加透明视窗的方式兼顾两者，使长管段既具备足够的安装强度，又保留连续观察区域。若后续进行量产或深化设计，可在框架内侧增加密封槽，在透明盖板与框架之间加入垫片或涂胶层；端部接头可根据实际介质特性更换为快插、卡套、螺纹或法兰形式；侧面孔位也可按实际跨距调整，以适应不同支撑条件。三维模型中保留的矩形主体、长条透明区、端部金属接口和侧面固定特征，能够为工程图绘制、装配干涉检查和安装方案评审提供直接依据。
