USB端口类型B接口结构三维造型

　　在工业控制外设、台式计算机外接设备、老式打印扫描设备以及部分工业检测仪器的硬件互联场景里，B型USB端口是应用周期极长的一类板载接插件，这类接口的核心定位是为设备端提供稳固的方形插接通道，区别于主机端常见的A型接口，B型端口的防反插结构和更大的咬合接触面积，能在设备频繁挪动、线缆反复插拔的工况下保持连接可靠性，很多工业现场的老旧编程线缆、数据采集线至今仍在使用这类接口完成设备与上位机的通讯。

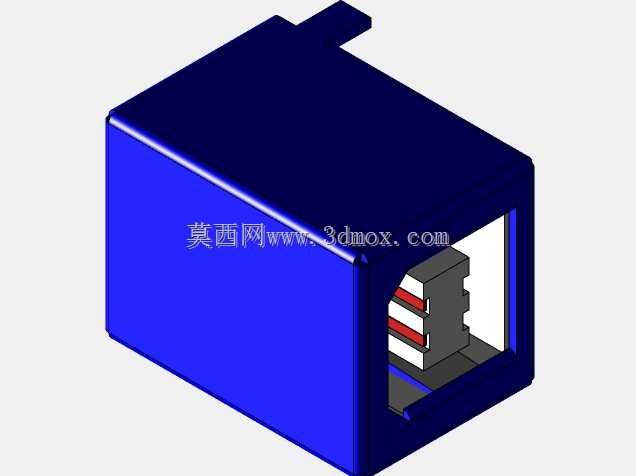

　　这套三维造型完整还原了B型USB母座的全部结构细节，从外部包裹的蓝色屏蔽壳体到内部胶芯、接触弹片的排布都做了等比例还原。外部金属屏蔽壳采用折边包络结构，壳体后侧延伸出用于板端固定的焊脚，既可以在SMT回流焊阶段贴合PCB板面完成定位，也能在插接过程中把侧向受力传导到PCB基材上，避免母座根部受插拔力出现松脱。壳体开口处做了导向倒角，公头插入时不需要完全对准即可顺着斜面滑入腔体，对工业现场盲操作、戴防护手套插接的场景十分友好。

　　内部胶芯采用阶梯式卡位设计，两片红色的接触弹片嵌在胶芯的定位槽内，弹片的接触拱顶高度经过匹配设计，公头插入后弹片产生的正向压力既能保证低接触电阻，又不会因为插拔力过大导致公头胶芯磨损。胶芯两侧预留了卡扣凸台，和金属屏蔽壳内侧的卡点配合，组装时压入即可完成锁附，不需要额外螺丝或者超声焊接工序，符合接插件行业大批量自动化组装的工艺逻辑。

　　从安装边界来看，该母座属于典型的板载直插式封装，整体外形为方正立方体，占用PCB板面的长宽尺寸符合通用USB-IF规范的B型母座占位，高度方向不会超出周边常规电容、电阻元件的允许限高，设备外壳开孔只需要按照壳体外轮廓预留单边0.1mm左右的间隙即可，外壳开孔边缘可以压住屏蔽壳的前端凸缘，进一步强化母座的抗外力能力。建模过程中对各零件的装配间隙做了符合实际生产的预留，金属壳和胶芯之间的配合间隙控制在0.05mm以内，既不会出现组装松动，也不会因为公差累积导致压装时胶芯开裂。

　　在结构设计思路层面，这类接口的造型核心不是追求外观曲面复杂度，而是精准还原各配合面的公差带、受力路径和装配顺序。屏蔽壳的后侧折脚不仅是焊接固定点，同时也是接地导通路径，建模时保留了折脚的厚度和伸出长度，能够直接用于PCB封装的焊盘匹配设计；内部弹片的弧形接触区做了加厚处理，对应实际五金冲压件的弹性变形区间，在做整机装配干涉检查时，可以直接模拟公头插入后的弹片形变范围，避免周边元件距离过近导致弹片顶到周边器件。

　　实际设备选型时，这类母座的三维模型可以直接调入整机装配体，完成外壳开孔校验、PCB布局避让、线缆插拔空间模拟等工作。比如在台式仪器的外壳设计中，把该母座装配到PCB对应位置后，可以直接扫描公头插入后的全行程空间，确认外壳开口位置是否合理、旁边的电源接口或者串口是否会和USB公头产生干涉；在做自动化测试设备的治具设计时，也可以参考该模型的接口位置，设计对应的自动插拔导向机构，保证治具上的公头能够精准对准母座，避免偏插导致的接口损坏。

　　模型的分件逻辑完全贴合真实物料的组成，屏蔽壳、绝缘胶芯、接触端子各自为独立零件，不同材质可以直接赋予对应的工程属性，在做有限元受力分析时，可以分别给金属壳赋予钣金材料属性、给胶芯赋予耐高温绝缘塑料属性、给端子赋予铜合金弹性属性，模拟插拔过程中各部件的应力分布，提前验证结构强度是否满足数千次插拔的寿命要求。对于需要做设备维修拆解演示、装配工艺指导的场景，这套分件模型也可以直接生成爆炸视图，清晰展示每个零件的装配方向和配合关系，不需要再逆向测绘实物。
