双层堆叠式A型USB接口母座结构

　　在消费电子、工业控制板卡、外置存储外设、桌面式集线器以及嵌入式工控主机的硬件布局中，A型USB母座是出现频次极高的板载互联部件，这款双层堆叠的结构方案，核心是在有限的PCB板占用面积内，提供两路独立的USB Type-A外接通道，解决单路接口排布空间紧张、面板开孔数量受限的实际工程问题。从实际装机场景来看，这类双层接口常布置在设备后置I/O面板、工业一体机侧边拓展区、USB分线器壳体内部以及台式机箱前置面板位，相比两个独立单层母座并排排布的方案，它能将PCB上的横向占位压缩近一半，给周边的滤波电容、ESD防护器件、固定铜柱留出更多布线余量。结构设计上，金属屏蔽壳采用整体折弯扣合工艺，壳体两侧预留的插脚可直接插入PCB对应的定位孔，

　　过波峰焊时既能实现壳体与板载接地网的可靠连通，也能在插头反复插拔过程中承担主要的侧向受力，避免内部塑胶基座直接承受插拔冲击力出现松脱。基座内部的接触端子采用分层错位排布，上下两层端子的焊脚分别对应两组独立的USB信号定义，焊接时不会出现焊盘重叠干涉，端子接触区的弧度经过适配，公头插入后可保持稳定的正向接触压力，降低长期使用后接触不良、信号闪断的概率。从安装边界来看，该接口的整体外轮廓适配标准双层USB面板开孔，壳体顶部的弹片结构可在装入面板开孔后卡紧开孔边缘，限制接口前后窜动；塑胶基座的定位柱与PCB上的定位孔匹配，焊接前可快速预固定，不需要额外治具扶持就能完成贴片或波峰焊工序。设计过程中需要重点考量插拔寿命对应的结构冗余，

　　金属壳的咬合扣位要避开公头外壳的滑动路径，防止多次插拔后扣位磨损张开；内部端子的根部要做应力释放结构，避免公头斜向插入时端子根部出现塑性变形。对于结构工程师而言，在整机外壳建模阶段，就要同步核对该接口的插入口深度与壳体面板的配合间隙，既要保证公头能够完全插合到位，也要避免壳体开孔与金属外壳出现硬干涉；同时在PCB布局阶段，要给接口后方的焊盘走线预留足够的蛇形等长空间，保证两组USB通道的信号完整性。这类堆叠接口的塑胶分隔筋将上下两个插槽完全隔离，可避免两个插头同时插入时出现外壳碰撞、互相干扰的问题，金属外壳的接地设计也能抑制外接设备插拔时的静电放电冲击，保护后端主控电路。在工业现场使用的设备中，这类接口往往需要应对更复杂的插拔工况，

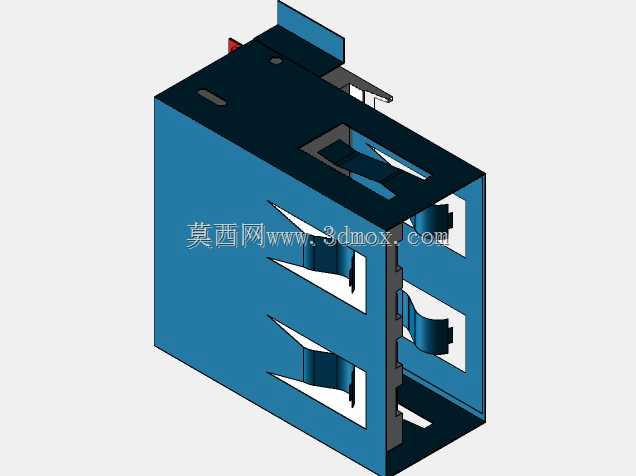

　　接口壳体的加厚设计可提升抗挤压、抗碰撞能力，即使设备在搬运、运维过程中受到侧向撞击，也不容易出现壳体变形导致插头无法插入的故障。建模过程中完整还原了内部端子的排布、壳体的卡扣结构、焊脚的伸出长度以及定位柱的位置，可直接用于整机I/O面板的干涉检查、PCB封装的结构核对，以及装配工序的工装设计参考，帮助设计人员在项目初期就完成接口周边的空间校核，减少打样后出现装配干涉的返工概率。
