脚踏驱动手工编织机械装置

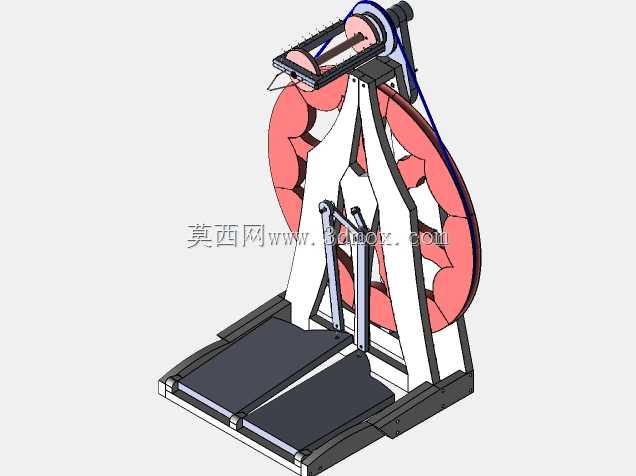

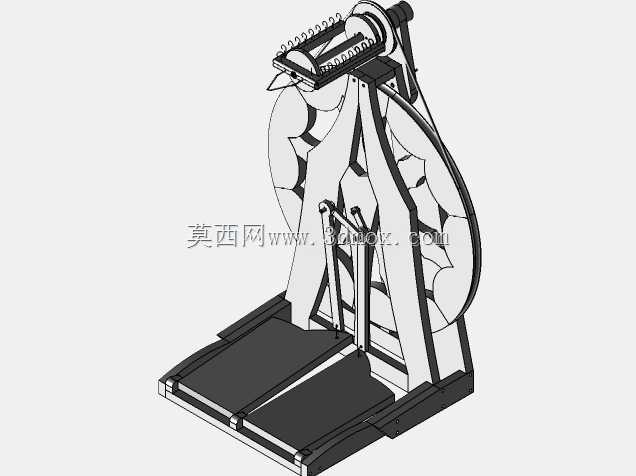

　　这套结构的核心目标，是把操作人员脚部的往复踩踏动作，转化为编织工位上方执行件的连续回转与有序送线动作，从而降低长时间手工编织时手臂持续施力的疲劳。整机采用立式框架布局，底部为两块平行踏板，操作人员可双脚交替或同步施力；踏板通过连杆与中部曲柄轮系连接，将直线摆动转换为大带轮的旋转运动。大轮两侧设置支撑立板，立板上方承托横向主轴及编织头组件，动力经轮缘传动后传递到上部排线与分线机构。上部工作头沿轴向排列多组导线柱和弹性压线件，线材从侧向引入后，可在回转过程中按既定轨迹交错缠绕，适合绳带、饰边、窄幅织物以及教学演示中的基础编织工序。

　　从实际使用场景看，这类装置并不追求高速量产，而强调小批量制作、手工体验、课程实训和机构原理验证。操作者坐在装置前方，双脚控制节奏，双手负责引纱、接头、调整张力和取下成品，手脚分工明确。由于没有电机和电控部件，整机对使用环境要求低，维护点集中在铰接销、轮轴和传动接触面，适合在作坊、实训室、科普展厅或非固定工位上使用。若用于工艺开发，可通过更换上部导线件、调整曲柄半径和改变传动比，获得不同的编织密度与动作频率。

　　结构设计上，底座承担整机稳定性和踩踏反力，因此两块踏板与底框之间需要保留足够支撑面积，避免单侧受力时出现翘动。两侧立板并非简单等厚板件，而是采用折线形轮廓，既让出大轮旋转空间，也缩短上部主轴到动力输入端的距离，使传力路径更直接。大轮兼具飞轮储能作用，在脚踏动作的间歇阶段维持主轴转速波动不至于过大，这对编织张力稳定非常关键。连杆与踏板、曲柄的铰接位置决定了踩踏行程和发力角，设计时需要兼顾脚感与机构死点，避免踏板在极限位置发生卡滞。

　　上部编织头的排布重点在于导线精度和穿线便利性。多组导线柱沿圆周方向布置，柱间间距决定可编织线材的粗度和交织点数；端部设置挡线结构，防止运转时线材脱出。压线件采用弹性接触方式，可在不同线径下提供近似稳定的预紧力，减少断线和松圈。横向主轴两端由立板上的轴承位支撑，装配时需保证两端同轴度，否则大轮转动会产生附加弯矩，长期使用后容易出现侧板晃动和铰接销磨损。

　　关于外形与安装边界，整机占地主要由底座长度、踏板展开范围和上部工作头宽度决定。底座应放置在平整地面上，前方需预留操作人员落座和双脚上下活动的空间，两侧则要留出手部穿线、检修和取放工件的位置。上部工作头高度应与操作者坐姿肘部高度相匹配，过高会造成抬手疲劳，过低则影响观察交织点。大轮外缘旋转范围内不得布置线缆、工具或其他障碍物，踏板下方也应避免铺设过厚软垫，以免影响行程反馈。若需要固定到工作台或地面，可在底座框架上预设安装孔，但固定后仍需保证连杆运动不与安装面干涉。

　　建模时需要重点表达几处配合关系：踏板与连杆的铰接、连杆与曲柄的偏心连接、大轮与侧板的回转支撑、主轴与编织头的周向固定，以及导线柱与压线件的相对位置。这些部位直接决定机构能否顺畅运转。对于结构设计人员而言，该模型可用于验证脚踏式人力传动方案，评估连杆曲线、轮系包络和操作空间；对于教学和选型人员，则可通过拆解各部件理解动力传递、张力控制和机架受力之间的关系。整体结构以板材、轴销、轮体和标准紧固件为主，加工门槛较低，适合在样机制作前进行干涉检查、运动范围确认和人机尺度校核。
