手动经纬交错编织作业装置

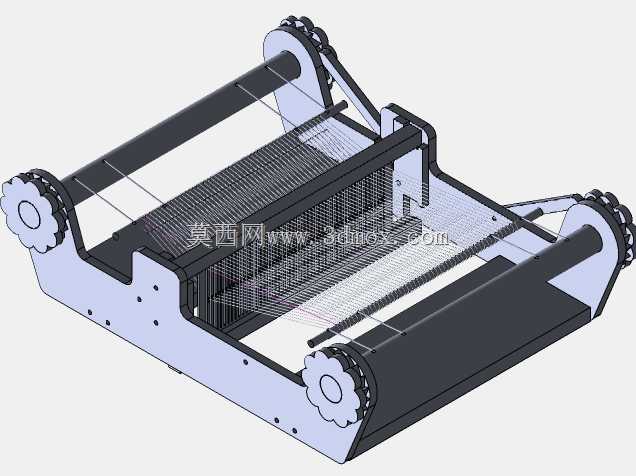

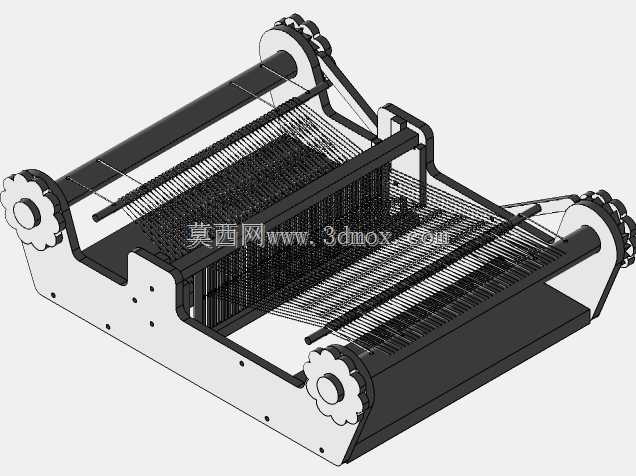

　　该装置面向小批量织物打样、教学实训、手工工坊及纤维材料试验等场景，用于把经纱与纬纱按规则交织成平面织物。整机采用台式开放布局，主体由两侧墙板、经轴、卷取辊、梳齿导向件、开口形成区和手动驱动件组成。操作者可通过端部手轮控制经纱张力与织物卷取，借助中部密集导向结构把多根经线分层，再由手工或简易引纬件完成纬线穿引，最后通过压合构件使纬纱紧密贴合。与大型工业织机相比，它不依赖气动、电控或伺服系统，结构直观，便于观察经纬交织过程，也适合在空间有限的实验台、桌面工位上使用。

　　从结构设计角度看，两侧墙板承担全部辊轴和导向件的支撑，墙板上设置多组安装孔，用于固定经轴、张紧件、卷布辊及中间支撑。孔位排布需要保证各辊轴平行度，否则经纱在运行中会出现松紧不均、边部收缩或局部断线。经轴位于装置一端，用于卷绕预先排布的经线；卷取辊位于另一端，负责把织成的织物逐步引出。两端辊轴直径与中心距共同决定可容纳的经纱容量和单次织造宽度，设计时需结合纱线粗细、织物密度和操作空间综合权衡。

　　中部区域是模型最复杂的部分，大量细长杆件按矩阵排列，形成经线分隔与导向通道。这些杆件间距直接影响经纱密度，杆件表面应避免锐边和突变台阶，以减少纤维磨损。开口构件使经线分成上下两层，形成可供纬纱通过的通道；压合构件在纬纱引入后把纱线推紧，保证织物纹路均匀。手轮外缘采用花瓣形轮廓，便于手指抓握并传递较小扭矩；手轮与辊轴之间通过轴肩、紧固件或侧挡片限位，防止轴向窜动。

　　外形与安装边界方面，装置整体呈低重心长台式形态，长宽方向由织造幅宽和辊轴布置决定，高度则以坐姿操作时手部自然到达开口区为宜。底部墙板开设若干小孔，既可作为减重孔，也可用于把整机固定在工作台或支架上，减少手动操作时的晃动。辊轴端部伸出墙板的位置需要预留手轮操作空间，两侧不应紧贴墙壁或其他设备；中部上方应保留引纬、观察和清理纱线的空间，避免与照明灯具、工具架干涉。

　　在实际选型与建模时，应重点校核轴系挠度、墙板刚度和经纱张力路径。细长导向杆件数量多、间距小，若支撑跨距过大，容易在纱线张力作用下弯曲，造成经线互相摩擦或开口不清。墙板厚度与加强翻边决定整机稳定性，过薄会导致手轮操作时墙板外张，影响辊轴平行度。材料选择上，与纱线接触的辊面和导向件宜采用光滑、耐磨、不易勾丝的表面处理；机架部分可采用板材加工后组装，以控制重量并保持刚性。

　　该装置的功能边界也很明确：它适合低速度、可观察、可频繁调整工艺的编织作业，不适合高速连续化生产。设计时可通过更换不同间距的导向件、调整辊轴位置或增加张力调节片，适配不同线密度的纱线和不同组织纹路。三维建模过程中，需要把密集杆件按实际装配关系阵列，避免仅用外观贴图代替结构；对辊轴、手轮、墙板孔位和紧固件连接处应保留可装配细节，以便后续出工程图、制作样机或进行运动干涉检查。
