下水道系统检修人孔结构设计

　　该人孔结构主要服务于地下排水管网、市政污水井、工业废水收集管线以及密闭储液罐体的检修作业场景，核心作用是为运维人员提供进入封闭腔体内部的通道，同时兼顾日常运行阶段的腔体封闭、承压密封与外部管线接驳需求。在地下管网系统中，这类人孔通常设置在管线转向、管径变化、长距离管线中段以及多管线交汇节点处，既方便运维人员定期进入管廊内部清掏淤积杂物、排查管壁腐蚀渗漏情况，也能作为通风换气的临时接口，降低井下作业的有毒有害气体聚集风险；在工业储液罐体上，该结构可作为内部构件检修、残渣清理的进出通道，侧部预留的接口还可接驳液位监测、压力采样或者旁通回流管线，无需额外在罐体壁面开孔，减少整体密封失效点。

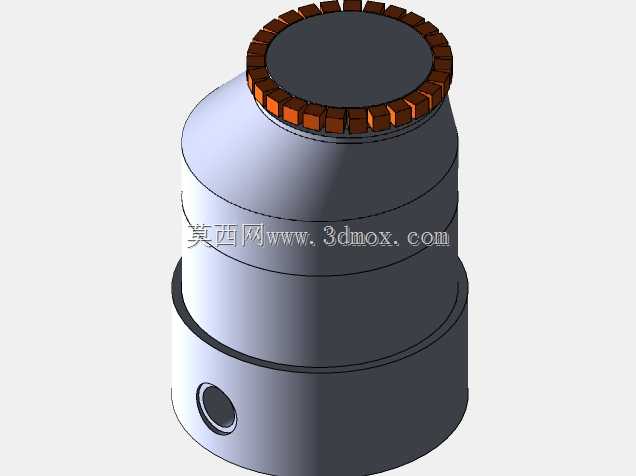

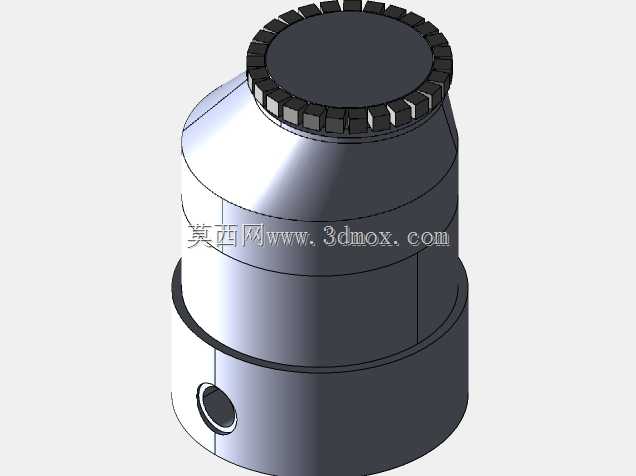

　　从结构功能设计来看，整体采用分段式筒体布局，下部为大直径直筒段，作为人员进出的主要通道，壁厚按照埋地覆土载荷或者内部介质工作压力核算，保证长期承压状态下不会出现径向变形；中部为锥度过渡段，将下部大直径通道逐步收窄至上部端盖尺寸，既可以降低上部端盖的密封受力面积，减少紧固件的总载荷需求，也能让顶部落至端盖的杂物、积水顺着锥面自然滑落，避免在密封面位置堆积造成密封件腐蚀失效。上部端盖外缘设置周向均匀分布的锁紧凸台，对应配套卡箍或者压块紧固件，相比传统法兰螺栓连接，这种周向多点锁紧的结构无需逐个对位穿装螺栓，启闭操作效率更高，同时周向锁紧力分布更均匀，能有效避免端盖局部翘曲造成的密封渗漏。筒体侧部预留的侧向接口采用内凹式加厚结构，接口内壁加工标准管螺纹或者焊接坡口，可直接对接外部管线，接口与筒体连接位置做圆角过渡，降低应力集中系数，避免埋地受力或者内部压力波动时在接口根部产生裂纹。

　　建模过程中优先以实际安装边界作为尺寸驱动基准，下部筒体的外径需匹配现场井室或者罐体的预留开孔尺寸，筒体总高度根据埋地深度或者罐体侧壁安装高度调整，保证上部端盖最终与地面或者罐体操作面齐平，不会突出造成通行磕碰，也不会凹陷导致积水积污。侧向接口的中心高度根据接驳管线的标高确定，接口的公称通径按照旁通管线的流量需求选型，建模时同步预留密封件的安装槽位，端盖与筒体上端面之间预留对应厚度的密封圈压缩空间，压缩量控制在密封件厚度的百分之十五至百分之三十区间，既保证密封面完全贴合，又避免压缩量过大造成密封件永久塑性变形。端盖外缘的锁紧凸台数量根据端盖直径与设计压力计算，凸台的受力面做平面加工处理，保证压块贴合后受力均匀，不会出现局部应力过大导致凸台断裂的问题。

　　针对地下潮湿、腐蚀介质较多的使用环境，结构设计时尽量减少外表面的凹槽与尖角，所有外露棱边均做倒圆处理，避免涂装时出现漆膜覆盖不全的死角，也能减少运维启闭操作时的划伤风险。筒体内部的焊缝位置全部做平滑打磨处理，避免淤积杂物挂壁，降低日常清掏的工作量。端盖顶部可根据需求加装防滑纹路或者警示标识安装位，适配户外市政场景的安全管理要求。整体结构没有复杂的异形曲面，所有零部件均可采用常规板材卷制、切削加工成型，制造成本较低，后期维护更换密封件时也无需专用工装，适配市政运维、工业设备安装等多场景的通用化选型需求。
