室外用金属格栅楼梯踏步板结构设计

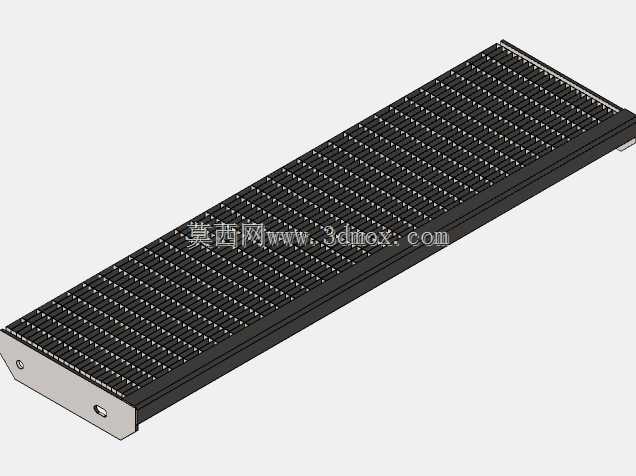

　　该构件属于室外通行系统中的金属格栅踏步单元，整体呈长条形板式结构，主体承载面由密集排列的格栅条构成，两端设置封闭端板与安装孔位，可直接固定于楼梯梯梁或设备检修平台支架上。格栅式踏面的核心作用在于排水、排屑与防滑，雨水、泥沙、积雪及工业粉尘可直接透过网格下落，避免表面积水结冰或杂物堆积造成打滑，因此在户外设备通道、厂区检修梯、港口栈桥、污水处理平台、冷却塔周边及重载工业场景中具有较高适用性。

　　从结构设计角度看，踏步板并非单纯平板，而是由承载扁钢、横向连接杆或扭绞方钢、侧边封板及端部安装板组合而成。承载扁钢沿踏步跨度方向布置，是主要受力构件，其间距决定网格净空，也直接影响轮压、脚踩舒适度与防杂物卡滞能力；横向构件用于维持扁钢间距、传递局部荷载并增强整体抗扭性能。模型中可见踏面边缘具有连续边框，端部封板将格栅条整体约束，既减少运输与安装过程中的开口变形，也为螺栓连接提供平整贴合面。端部预留孔位可适配螺栓与梯梁连接，安装时需保证支撑边搭接长度、孔位同轴度以及相邻踏步之间的标高一致性，避免出现悬臂过长或连接点受剪偏心。

　　外形尺寸方面，该类踏步通常依据梯段宽度、踏步进深与支撑梁间距确定。长度方向对应楼梯横向通行宽度，宽度方向对应踏面进深，厚度则由承载扁钢高度决定。选型时不能只看外观网格密度，而应结合支撑跨距、均布活荷载、集中荷载以及使用环境进行校核。若用于人员检修通道，需重点验证单人踩踏、多人并行及工具坠落冲击下的挠度；若用于叉车或小型设备轮压区域，则需提高扁钢规格、缩小横杆间距，并复核局部压屈与连接孔撕裂风险。对于室外腐蚀环境，还需在结构间隙上预留镀锌层或涂层厚度，避免装配后因涂层累积导致孔位错位。

　　格栅踏步的设计思路体现了功能与制造的平衡。开孔结构减轻自重，同时降低风阻，适合露天高架平台；连续边框提升搬运刚度，使构件在吊装时不易扭曲；端部封板隐藏复杂断面，使现场安装更快捷。网格方向一般应与人员行进方向垂直或按受力方向布置，以保证脚跟至脚掌接触范围内有足够支撑边。若格栅条方向布置错误，虽然视觉上仍是网格板，但承载能力和防滑效果会明显下降。

　　在三维建模过程中，应优先建立承载扁钢阵列，再通过横向杆件形成整体网格，最后添加封边板、端板与安装孔。参数化控制时，扁钢高度、厚度、间距、踏步总长、进深、端板厚度及孔位中心距都应设为可调整变量，以便快速适配不同梯宽和荷载等级。建模还需注意焊接或压锁节点的表达：若用于方案展示，可简化为连续实体；若用于加工深化，则应区分扁钢切口、横杆穿孔或焊接位置，避免后续出图时遗漏工艺信息。

　　安装边界上，踏步两端需落在梯梁或支撑角钢上，支撑面应具有足够宽度，连接螺栓需配置防松垫圈或焊接固定。多块踏步连续铺设时，应保持踏面网格对齐、缝隙均匀，侧面与栏杆或踢脚板之间不得形成过大夹脚间隙。在有振动的设备周边，连接节点应采用防松设计；在冰雪频繁区域，可在格栅表面附加防滑齿或采用齿形扁钢，以提高湿滑条件下的摩擦性能。该模型可作为室外钢梯、检修平台和工业通道踏步选型与深化设计的基础构件。
