半自动平压膜切机三维结构设计

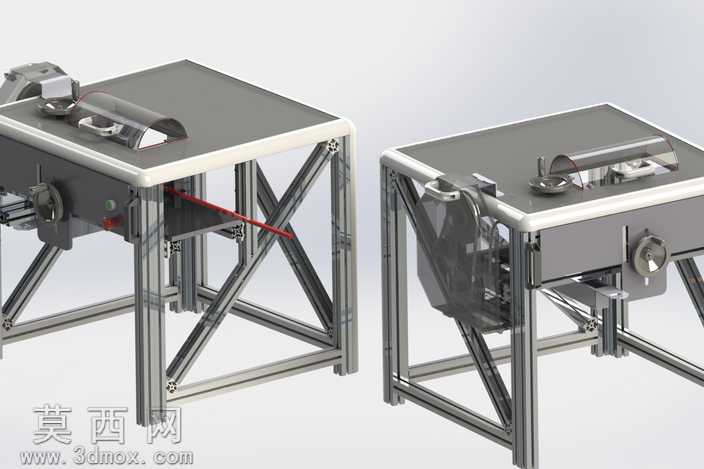

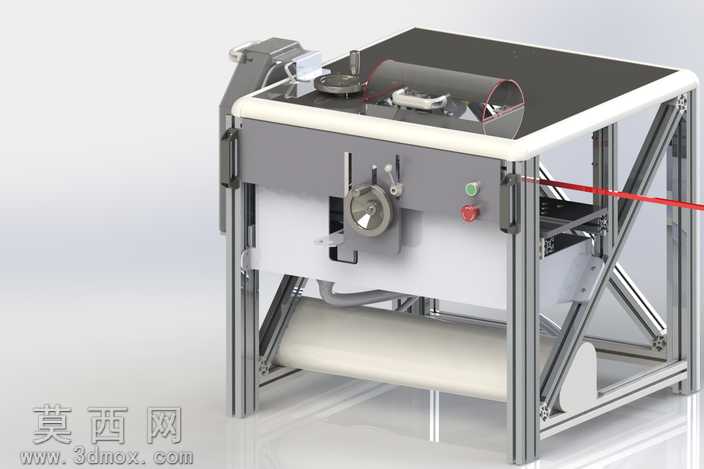

本作品为半自动平压膜切机的三维设计模型，整体采用铝型材搭建框架主体，兼顾结构强度与轻量化需求，建模过程严格遵循机械设计规范，对设备各功能模块进行了1:1比例的还原。模型搭建阶段，优先完成机架部分的参数化建模，通过标准铝型材连接件的装配约束，保证框架的垂直度与结构稳定性，台面采用防滑耐磨的硬质板材设计，边缘做圆弧收边处理，兼顾操作安全性与设备美观度。设备核心裁切机构采用平压式结构设计，建模时对压合传动组件、裁切刀组、进料导向辊组分别进行独立建模后完成总装配，清晰还原了膜料从进料、定位、平压裁切到出料的完整动作路径，其中传动部分的连杆、手轮、锁紧组件均按照实际加工尺寸绘制，可直观展示手动调节裁切行程、压合力度的操作逻辑。设备侧面设置有控制按钮组，包含启动、急停功能按键，建模时对按钮的安装位、防护结构做了细节还原，进料端的导向辊采用光滑辊面设计，可避免膜料输送过程中出现刮花、偏移问题，出料端设置有导料结构，保证裁切完成的膜料能够顺畅输出。渲染阶段采用工业级写实材质，铝型材框架赋予磨砂金属材质，台面赋予哑光耐磨板材材质，传动部件赋予金属机加工质感，操作按钮采用对应功能的红、绿配色塑料材质，整体渲染效果真实还原设备实际外观，可清晰观察各部件的装配关系与位置布局。设计过程中充分考虑半自动设备的操作便捷性，将手动调节部件设置在设备正面易操作区域，电气控制元件集中布置在侧方便于维护检修，框架底部预留有辊轴安装空间，可适配大卷膜料的上料需求，整体结构紧凑，功能分区明确，既满足小批量膜材裁切的生产需求，也可作为同类裁切设备设计研发的参考模型，帮助设计人员快速理解平压膜切机的结构原理与装配逻辑。
