经典四杆铰链传动机构三维设计

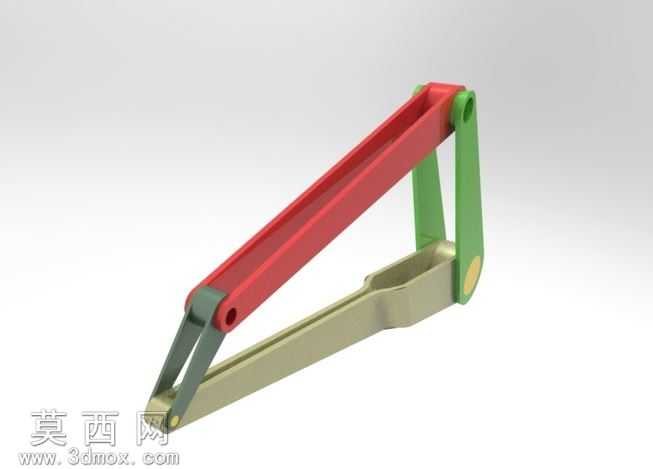

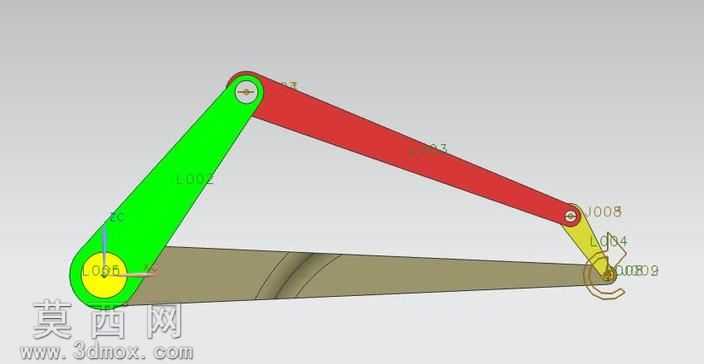

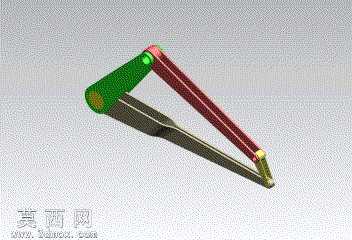

本作品为经典平面四杆铰链机构的三维建模成果，建模过程严格遵循机械原理中四杆机构的运动学约束要求，先完成各杆件的基准草图绘制，确定固定机架、主动连架杆、从动连架杆、连杆的长度比例与铰接点位置，保证机构具备确定的运动轨迹，避免出现死点或运动干涉问题。建模阶段对各杆件的结构进行了合理简化，同时保留铰接部位的轴孔、销轴配合结构，还原真实机构的装配逻辑，各铰接副预留了合理的装配间隙，符合实际机械加工与装配的公差要求。材质与渲染环节，为区分不同功能的杆件，固定机架采用深灰色金属材质模拟铸铁机架的厚重质感，主动杆采用绿色哑光工程塑料材质，连杆采用酒红色金属漆材质，从动杆采用浅金色金属材质，铰接销轴采用亮黄色高亮材质，通过不同材质的色彩与质感区分，让机构的各组成部分一目了然，渲染时采用柔和的漫反射光照，避免过度反光遮挡结构细节，同时添加轻微的环境阴影，增强模型的立体真实感。结构设计上，该四杆机构为典型的铰链四杆结构，固定机架作为安装基准保持静止，主动连架杆可绕固定铰接点做定轴转动，通过连杆带动从动连架杆做往复摆动，可实现连续转动到往复摆动的运动转换，是各类机械装备中最基础的传动机构单元。设计过程中重点验证了机构的运动连续性，通过运动模拟确认各杆件在全行程运动中无碰撞、无卡滞，铰接点的运动轨迹平滑连续，可直观展示四杆机构的运动传递规律，既可以作为机械原理教学的演示模型，也可作为各类自动化设备、轻工机械中连杆传动结构的设计参考，帮助设计者快速理解四杆机构的运动特性，根据实际需求调整杆件长度比例，演化出曲柄摇杆、双曲柄、双摇杆等不同类型的四杆传动结构，适配不同的运动输出需求。
