行星齿轮传动组件结构设计

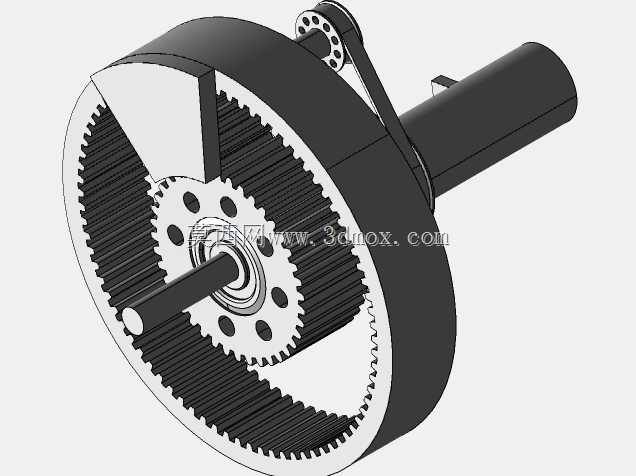

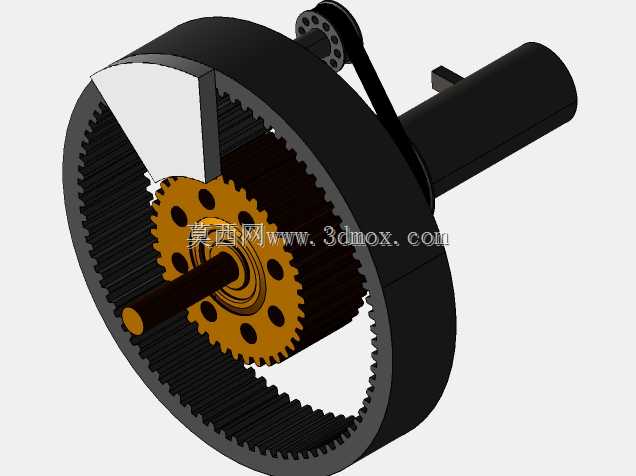

　　这套行星齿轮传动组件的三维结构，完整呈现了内齿圈、太阳轮、行星轮及输入输出轴的啮合关系，可直接用于小型减速机构的方案验证与结构干涉检查。从实际装机场景看，这类结构常见于伺服驱动末端、小型输送线动力头、自动化回转工作台以及紧凑型执行器内部，核心作用是在有限径向空间内获得较大减速比，同时把输入转速降低到负载所需区间，并同步提升输出扭矩。

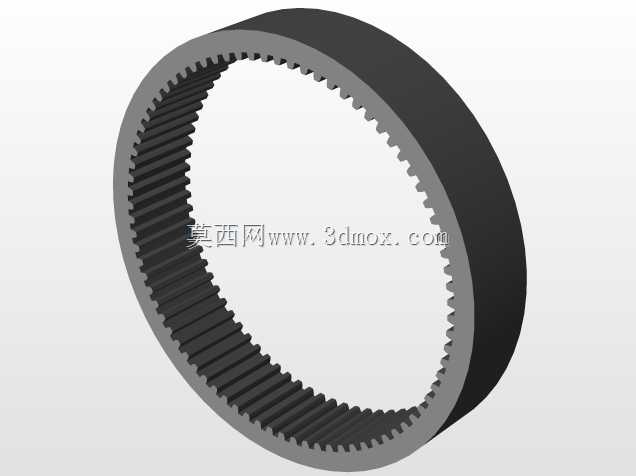

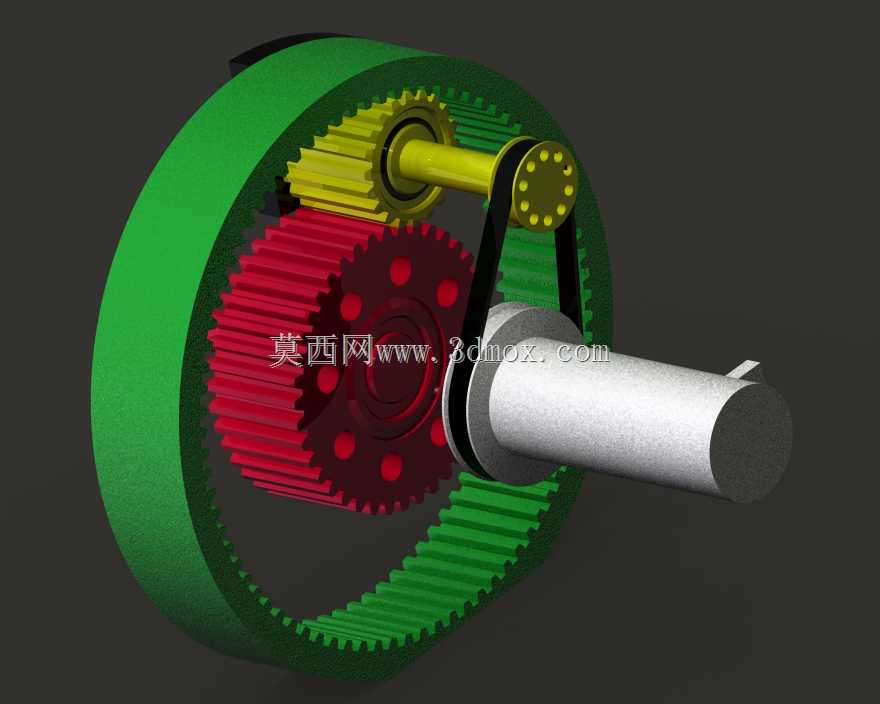

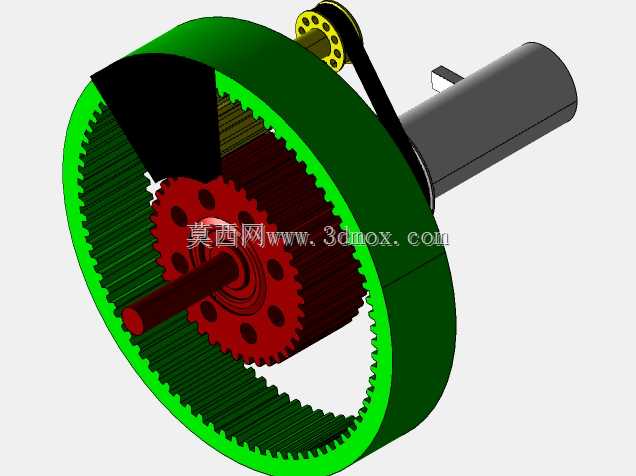

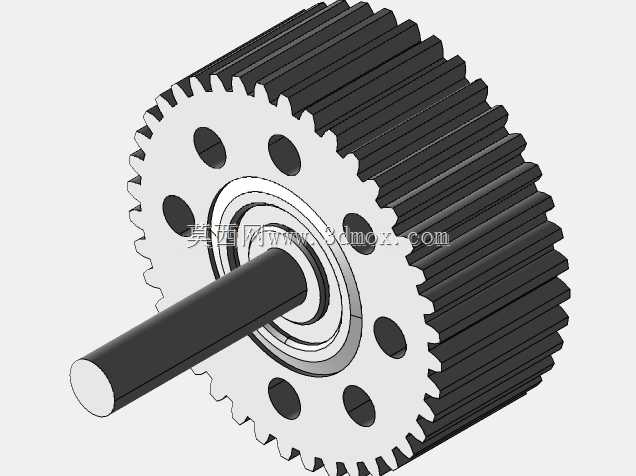

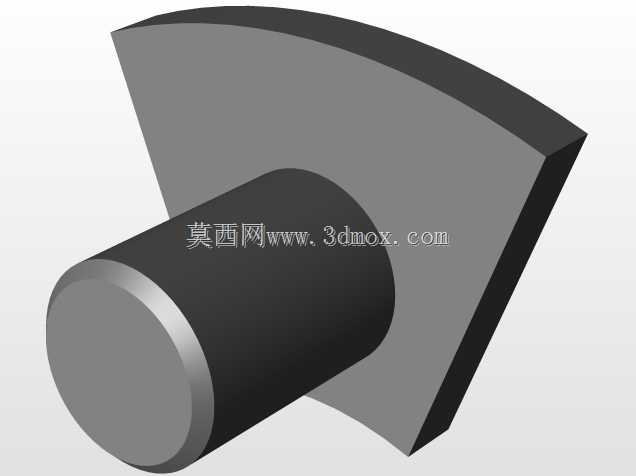

　　设计时最先需要约束的是安装边界。图中绿色内齿圈构成整个组件的最大外圆，其外径决定了机构能否嵌入设备预留腔孔；齿圈内壁的轮齿与多颗行星轮同时啮合，承担扭矩分流，因此在建模阶段需要把齿宽、齿根圆角和退刀位置一并做出，避免后续装配时与行星轮端面或保持架发生磕碰。中间红色零件为太阳轮，它与输入侧动力相连，扭矩经太阳轮分流给周边行星轮，再由行星架汇总输出，这种功率分流方式让每颗齿轮承受的载荷更小，运转也更平稳。

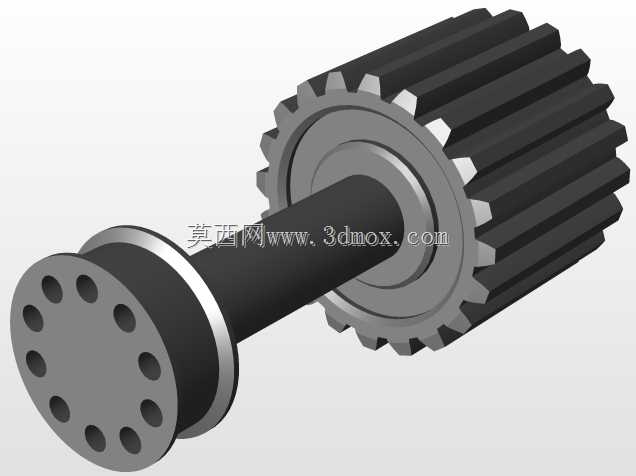

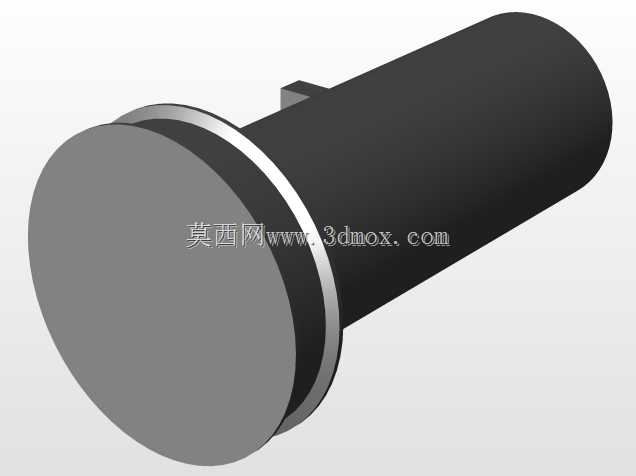

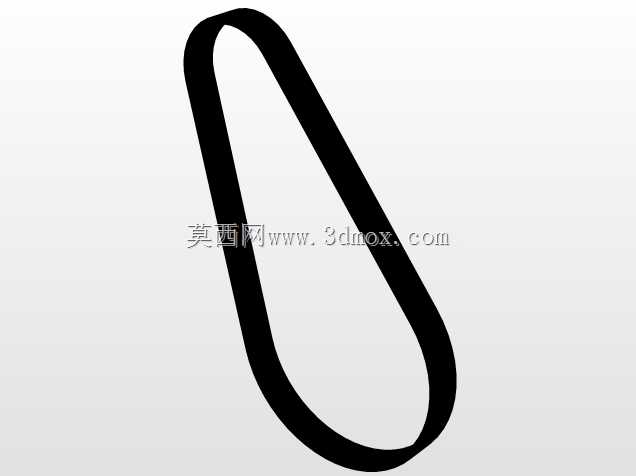

　　黄色小齿轮与同步带轮组成前置一级带传动，可在电机轴与行星轮系之间形成缓冲隔振段。同步带啮合不打滑的特点，能保证传动比准确，同时带轮上的螺栓孔、挡边和中心轴段都按实际装配关系表达，方便工程师校核带轮与轴肩、锁紧件之间的轴向位置。白色长轴贯穿组件中心，其轴径、键槽或配合面长度直接关系到轴承选型和支撑跨距；轴端伸出段用于连接负载，设计时要结合悬臂长度校核挠度，防止齿轮啮合偏载。

　　从结构思路上看，行星轮系最突出的优势是同轴布置。输入与输出轴线重合，可显著缩减箱体长度，适合安装空间紧凑的设备。多行星轮共同承载的特性，也让同等体积下的承载能力高于普通平行轴齿轮组。建模过程中需要重点控制齿轮中心距、行星轮均布角度以及齿圈与太阳轮的同轴度，这些尺寸一旦偏差，容易出现侧隙不均、局部接触应力过大或卡滞。

　　在功能特性方面，该组件兼顾减速、增扭和传动稳定性。内齿圈固定时，太阳轮输入、行星架输出可获得较大减速比；若改变固定件，还能形成不同传动方案，以适应差速、增速或多流传动需求。同步带前置级则能吸收部分冲击，降低电机端振动向精密齿轮副传递，对需要频繁启停的工位尤其有价值。

　　外形尺寸与安装边界需要协同考虑：外齿圈外径、总轴向长度、输入轴与输出轴的轴径、带轮节圆位置以及安装螺栓分布圆，都会影响周边机架、轴承座和电机连接板的设计。三维模型中保留这些真实几何特征，能够在工程阶段直接进行剖视检查、运动仿真和装配路径确认，减少从方案到加工图纸之间的反复修改。对于结构设计人员而言，这类模型的价值不在于外观渲染，而在于把啮合关系、支撑方式、轴向定位和动力传递路径一次性表达清楚，为后续的强度校核、润滑方案和壳体设计提供可靠基础。
