小型物料分流输送机构结构设计

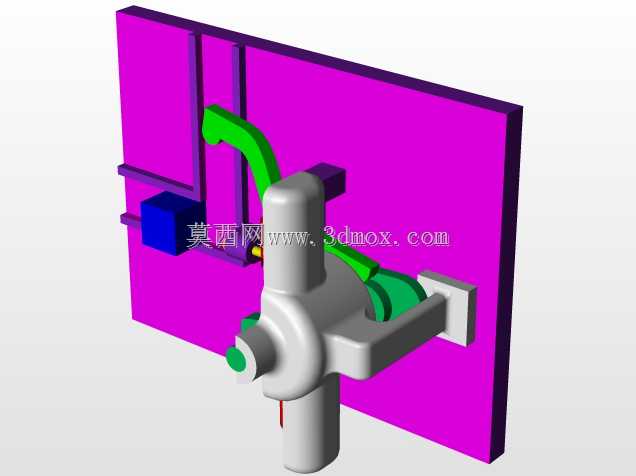

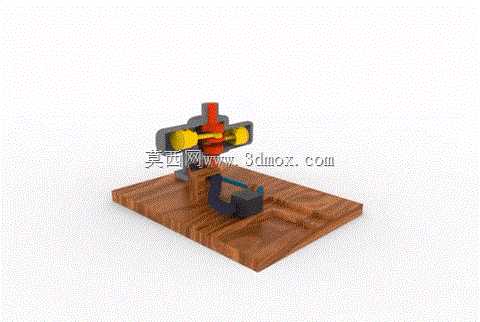

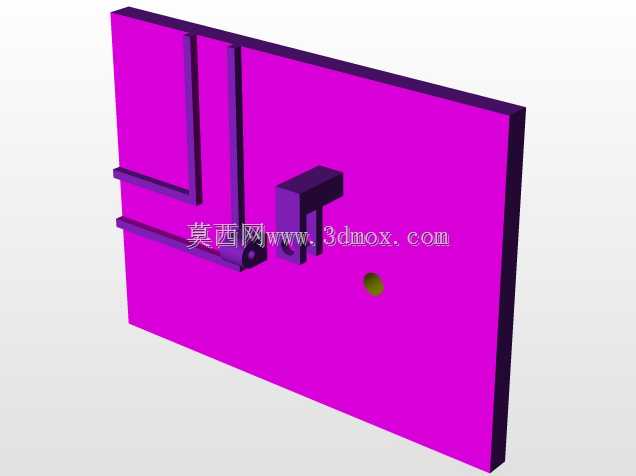

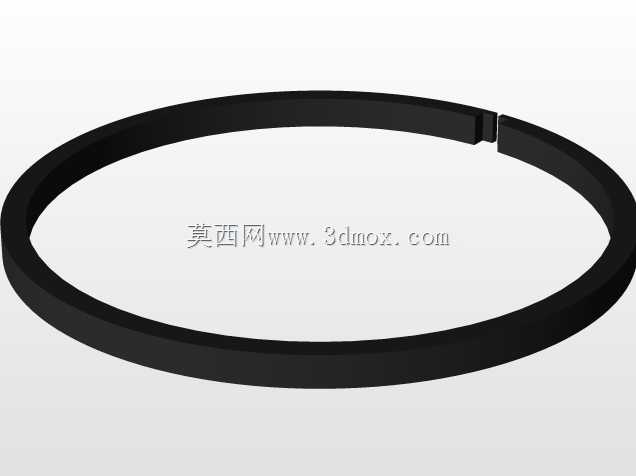

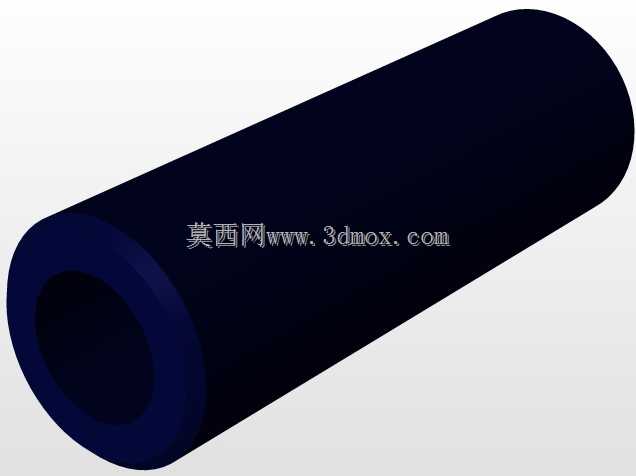

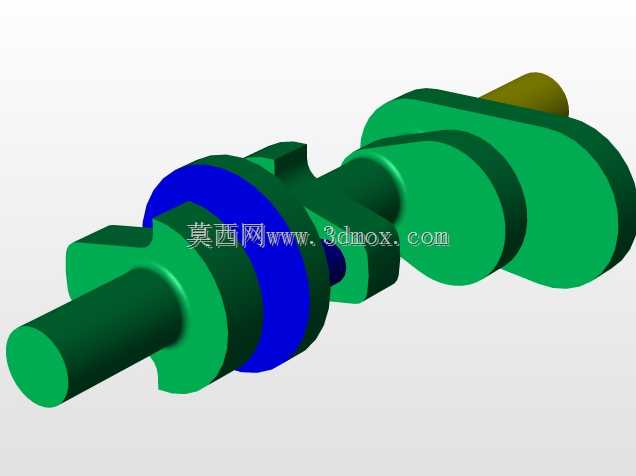

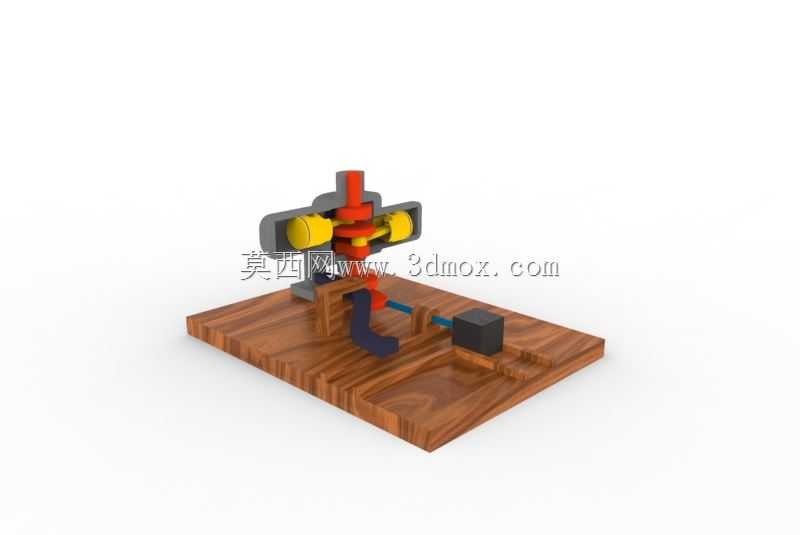

　　这套小型分流输送机构的设计初衷，是解决轻载工况下小件物料在单线输送末端的路径切换问题，常见于电子元件分拣、轻工包装流水线、实验室样品输送等空间紧凑的场景。整机以一块实木纹理的安装底板作为承载基准，底板预留了多组安装孔位与定位凸台，既可以独立放置在桌面作为演示工装，也能通过底板四周的通孔直接锁附在生产线的铝型材机架或钢制台面上，不需要额外加工转接板。从布局上看，动力输入段位于机构上部，采用横向贯穿的转轴搭配两侧黄色传动轮，将旋转动力传递至中间的红色换向执行组件；转轴两端通过灰色立式支座固定在底板上，支座与底板之间设置了定位止口，装配时可以快速找正同轴度，避免转轴运转时出现卡滞或偏磨。换向执行部分是整个机构的核心，

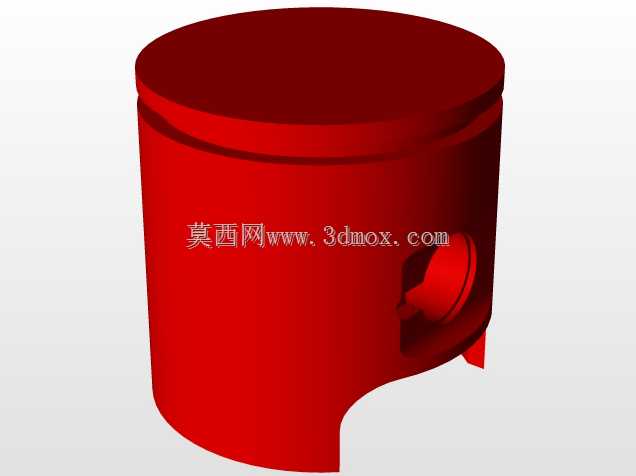

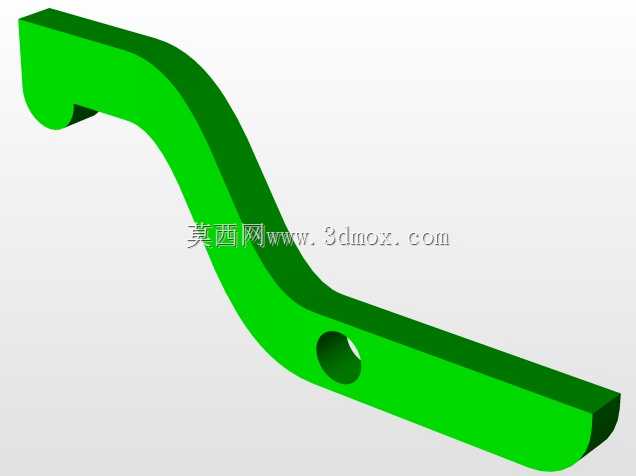

　　红色竖向主轴与横向转轴通过锥面配合实现动力换向，主轴下端连接深色的摆臂构件，摆臂末端设置了可微调的导向挡块。当动力输入持续运转时，主轴带动摆臂在水平面上做定角度往复摆动，挡块就会在输送路径上形成两个不同的导向位置，将途经的小件物料分别引导至两侧的出料通道，实现单路进料、双路分流的功能。这种纯机械联动的换向方式不需要额外配置电控元件与气路管线，在防爆、无尘或者供电受限的特殊工位也能稳定运行，维护点仅集中在转轴与主轴的铰接位置，日常只需要定期检查铰接处的润滑状态即可。机构右侧设置了独立的黑色块状限位座，限位座通过底板上的T型槽固定，位置可以根据摆臂的实际摆动行程前后调整。摆臂运动到两个极限位置时，会先接触限位座上的缓冲接触面，

　　再完成最终定位，既可以抵消摆臂往复运动产生的惯性冲击，也能避免金属构件直接碰撞产生的噪音与磨损，同时保证每次换向的位置重复精度满足小件物料的分流要求。从安装边界来看，整机的横向尺寸以两侧传动轮的外端面为最大宽度，竖向尺寸以上部红色轴端的最高点为限，摆臂的摆动范围完全落在底板轮廓以内，不会出现运动构件超出安装基面的情况，在多台机构并排布置时，只需要保留底板之间的装配间隙即可，不需要额外预留运动安全距离。设计过程中特意将所有受力构件的支撑点都落在底板的实体区域，没有出现悬臂过长的结构：上部转轴的两个支座分别布置在摆臂回转中心的两侧，动力传递路径形成封闭的力环，运转时底板不会受到额外的倾覆力矩；摆臂与主轴的连接位置设置了轴向锁紧结构，

　　长期往复运动也不会出现松脱移位。针对不同的物料特性，导向挡块的工作面可以更换为非金属材质，避免刮伤表面要求较高的工件；传动轮的安装位置也预留了微调余量，当需要匹配不同转速的动力源时，可以通过更换传动轮的传动比来调整摆臂的换向频率，不需要改动主体安装结构。整个机构的零件拆分逻辑清晰，所有装配关系都采用明装的紧固件与定位结构，不需要专用工装就能完成拆装，既适合作为机械原理教学的演示模型，也能直接经过尺寸缩放后适配实际生产线的输送需求，在小流量、多品类的物料分拣工位中替代复杂的分拣机械手，降低工位的整体投入成本与维护难度。
