双孔直角折弯连接固定支架

　　在各类工装夹具、非标自动化机架以及钣金设备的内部连接场景中，这种双孔直角折弯支架是极为常见的结构补强与定位元件。它的核心作用并非承受大载荷的主结构承重，而是解决两个垂直安装面之间的快速对齐、防松定位以及辅助支撑问题，尤其适用于那些对安装空间有严格限制、无法直接采用铸造成型角座的轻量化装配工位。

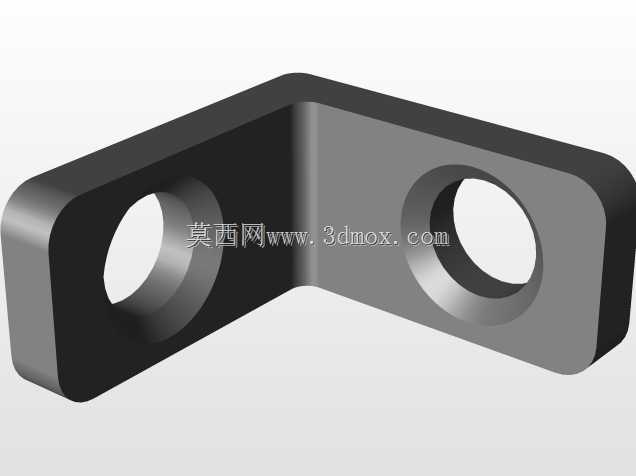

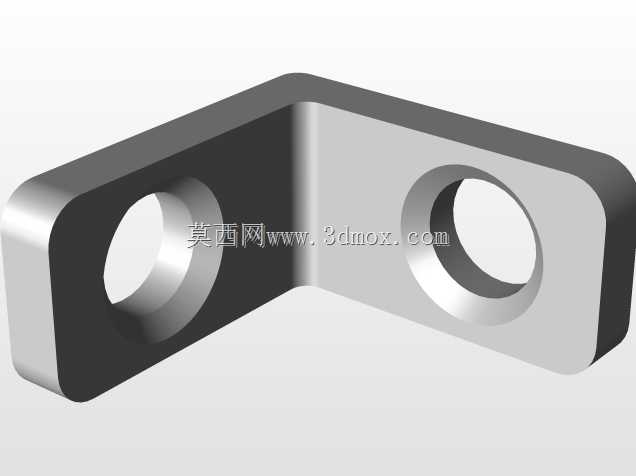

　　从结构特征来看，该零件采用等厚度板材经一次90度折弯成型，两个翼板上分别开设了同轴度要求适中的圆形贯通孔。这种对称式双孔布局并非随意设计：在实际装配中，单个孔位仅能限制零件沿孔轴向的平移，却无法约束绕轴线的旋转自由度，而分布在两个垂直面上的双孔组合，能够在三维空间中形成稳定的过定位约束，有效抵抗设备运行过程中产生的振动扭矩，防止紧固件因长期微动磨损而发生松脱。折弯处采用了与板厚相匹配的内R圆角过渡，这一细节直接决定了零件的疲劳寿命——若折弯半径过小，钣金外侧纤维会因拉伸超过屈服极限而产生微裂纹，在周期性载荷下极易断裂；过大的圆角则会导致两个安装面之间出现干涉缝隙，无法紧密贴合基准面。

　　在设计思路上，这类支架通常优先选用冷轧钢板或铝合金板作为毛坯。冷轧钢件凭借良好的塑性和焊接性，适用于需要后续与机架进行点焊加固的永久连接场景；而铝合金材质则凭借自重轻、不生锈的特性，更多应用于食品机械、医疗设备或3D打印机等对耐腐蚀和轻量化有要求的场合。孔位的设计充分考虑了标准紧固件的穿入空间，孔径一般比所选螺栓的公称直径大0.5至1毫米，这一间隙既补偿了钣金折弯过程中产生的角度回弹误差，也为现场安装时的位置微调留出了余量。翼板的外缘做了简单的直边切断处理，没有多余的翻边或压筋，这使得零件的加工工艺极为简洁，只需通过数控冲床或激光切割落料，再利用折弯机一次成型即可完成，极大地压缩了制造成本和生产周期。

　　谈及安装边界，该零件的两个安装面互为基准。在布局整机结构时，工程师需要重点核算折弯内角的避让空间。当它被用于连接方管型材或钣金方箱时，必须确保内角处的圆角能够避开型材的外角，或者在对接的基材上加工出相应的沉台或让位槽，否则支架无法完全贴紧，会导致装配后产生内应力，长期使用可能引发基材变形。孔中心到折弯边的距离是另一个关键尺寸参数，这个距离必须大于螺栓头或螺母的外接圆半径，以保证紧固件在锁紧时，扳手或套筒有足够的操作空间，不会与垂直的翼板发生物理干涉。在实际的设备维护中，这种开放式的直角结构也提供了极佳的可达性，即便在设备内部管线密布的狭窄区域，操作人员依然可以使用直角扳手或棘轮快速完成拆装，无需拆卸周边的其他复杂组件。

　　此外，这种支架在传感器安装领域也有着独特的应用。许多光电传感器或接近开关需要呈90度角发射检测信号，直接将传感器拧在设备立面上往往难以调节检测方向，而利用这种双孔角件，一个孔用于穿过传感器本体并利用螺母锁紧，另一个孔则用于将整个支架固定在机架上，通过微调支架的安装位置，能够精确校准传感器的检测光斑或感应面与被测物体之间的相对距离和角度。其平整的板面提供了稳定的安装基准，避免了因塑料支架老化变形导致的检测信号漂移。在一些简易的导轨端部限位或门板铰链辅助定位场景中，该零件同样能够凭借其硬朗的几何线条和可靠的刚性，发挥出超越其体积的连接价值。
