带轴杆圆盘球面端棋子结构造型

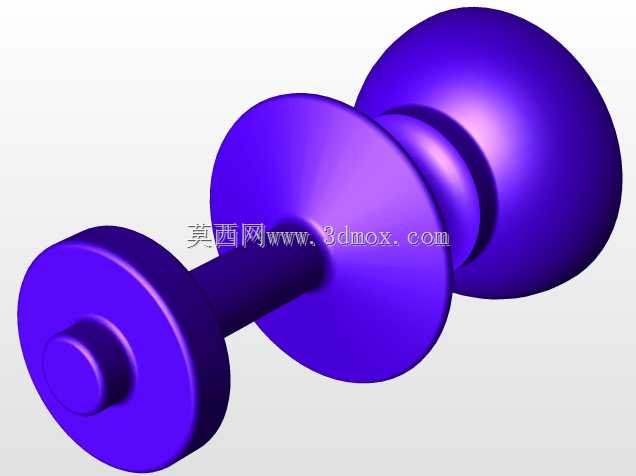

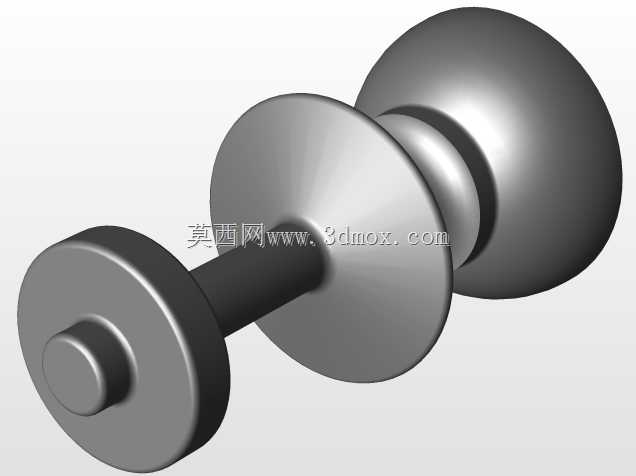

　　这款棋子采用三段式同轴回转结构，从左至右依次为带凸台的端圆盘、细长连接轴杆、中间限位圆盘以及右侧球面端头，所有特征均围绕同一中心轴线对称分布，整体无侧向凸起或异形卡扣，属于典型的轴对称实体构件。从实际使用场景来看，这类结构既可以作为桌面棋类游戏的手持棋子，也可在小型机械装置中充当定位销、按压顶杆或手动旋钮的原型件，其球面端头能够提供舒适的指尖接触触感，中间圆盘则可作为行程限位面，在装配时抵靠相邻零件的端面，控制轴杆插入深度。

　　设计过程中，各段直径与长度的匹配是核心要点。左侧端圆盘外圆直径大于轴杆，盘面中心的小凸台可用于嵌入棋盘定位孔，防止棋子摆放后发生滑移；凸台高度需控制在合理范围，既要保证插入后有足够的定位摩擦力，又要避免拔取时过于费力。细长轴杆的直径选取兼顾结构强度与整体轻量化，若作为机械顶杆使用，需校核轴杆在轴向按压下的压杆稳定性，长径比不宜过大，防止受侧向力时发生弯曲变形。中间圆盘的直径介于端圆盘与球面端头之间，一方面可作为手指捏持的辅助接触面，另一方面在机械装配场景中，该盘面可与弹簧端面配合，为弹簧提供支撑定位，限制弹簧的径向窜动。

　　右侧球面端头采用完整半球面与轴段平滑过渡，过渡处设置有环形凹槽，该凹槽可用于安装橡胶圈或装饰环，既能够提升棋子外观的层次感，也可在作为旋钮使用时增加手指与端头的摩擦力，防止旋转操作时打滑。球面的曲率半径与端头最大直径保持一致，保证曲面连续无尖角，避免使用过程中划伤手部或刮擦棋盘表面。

　　从安装边界来看，该构件整体为一体式回转体，无需额外拆分装配，加工或3D打印时可直接沿轴线方向布置，侧向投影轮廓简单，脱模或打印支撑量极少。若用于棋盘配套，端圆盘底面到中间圆盘的距离需与棋盘面板厚度匹配，确保凸台完全插入定位孔后，端圆盘能够平稳贴合棋盘表面；若用于机械内部，轴杆总长度需根据安装腔室深度确定，保证球面端头露出操作面的高度适中，既方便按压捏持，又不会因伸出过长而受意外碰撞导致变形。

　　结构细节上，所有圆盘边缘均做了微小圆角处理，消除了锐边应力集中，在反复插拔或按压过程中，边缘不易出现崩裂或磨损。各段轴肩处的过渡圆角半径根据相邻直径差调整，直径变化越大的位置，过渡圆角相应增大，有效降低应力集中系数，提升构件的整体抗疲劳强度。材质选用方面，若作为普通棋子，可采用ABS或PLA等轻质塑料，表面通过喷涂或丝印区分不同阵营；若作为机械受力件，则可选用尼龙或不锈钢，提升轴杆的耐磨性与结构强度。
