10毫米开口扳手五金工具结构设计

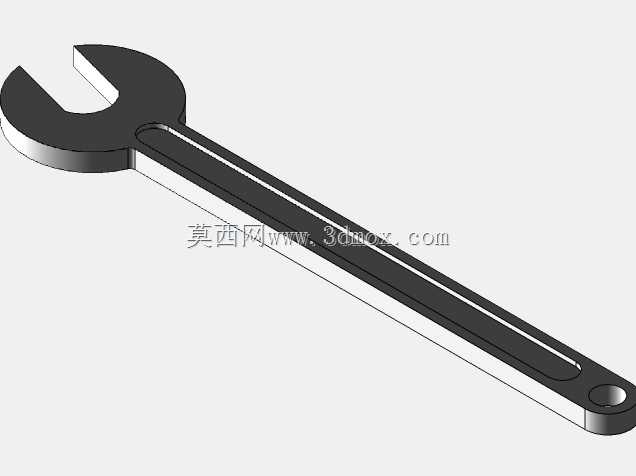

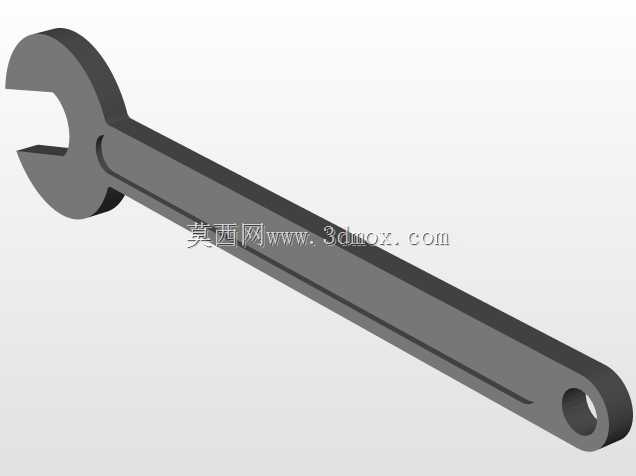

　　这款10毫米规格开口扳手的三维结构，围绕手动紧固件拆装场景展开，整体采用单头开口加长直柄布局，没有多余装饰结构，所有轮廓均服务于受力传递与操作可达性。开口端工作尺寸对应10毫米六角头螺栓或螺母，开口两平行夹持面做了等宽约束，开口根部预留圆弧过渡，避免尖角在扳拧过程中产生应力集中；头部与手柄衔接处采用加厚圆盘过渡，既保证开口根部的抗扭截面，又让操作者在施力时手部不会被头部棱边硌压。手柄部分采用扁平长条形截面，沿长度方向设置两条内凹加强筋，在不显著增加整体厚度与材料用量的前提下，提升手柄的抗弯刚度，防止大扭矩扳拧时手柄出现侧向弯折；手柄末端开设圆形挂孔，可配合工具挂钩、工具柜挂板完成现场定置收纳，

　　也能穿入钢索实现高空作业时的工具防坠绑定。从实际使用边界来看，这类扳手常见于设备装配线、机电维修工位、五金加工现场以及家用日常拆装，针对10毫米规格的紧固件，在空间不足以容纳棘轮扳手或套筒的狭窄位置，开口结构可从侧面直接卡入紧固件头部，不需要沿轴向完全套入，适配管路旁、机架内侧、设备夹层等操作受限区域。设计过程中需要重点控制开口夹持面的平行度与开口宽度公差，若开口尺寸偏大，扳拧时会出现打滑、圆角甚至啃伤螺栓六角头的情况；若尺寸偏小，则无法顺利卡入标准紧固件，甚至在镀层或热处理变形后出现卡滞。头部厚度方向也要做边界约束，过厚会导致无法伸入紧固件周边的狭小间隙，过薄则会降低开口处的抗扭承载能力，容易在额定扭矩下出现张口变形。

　　手柄长度的设定兼顾扭矩输出与操作空间，过长虽然能获得更大杠杆力，但会增加工具整体占用空间，也容易因过载拧断小规格螺栓；过短则操作者需要施加更大握力，频繁使用时疲劳感明显。手柄表面的凹槽结构除了加强作用，也能在握持时增加手指与工具表面的接触阻力，沾有少量油污的作业环境下仍能保持稳定操控。模型的外形轮廓完整还原了从开口工作端到挂孔末端的连续曲面过渡，头部圆弧、手柄棱边均做了工程化倒角处理，对应实际产品的去毛刺工序，避免使用过程中划伤手部。在结构验证层面，可通过三维模型直接剖切查看各部位截面厚度变化，核对开口根部、头颈过渡区、手柄中段这几个高应力区域的材料分布，也可将模型导入工程场景进行装配干涉检查，模拟扳手在不同设备空间内的摆动角度，

　　确认其在目标工位是否能完成完整扳拧行程，不会与周边管线、机架发生碰撞。这类手动工具的结构看似简单，但每一处尺寸取舍都直接关联现场使用体验，开口角度、手柄弧度、截面厚度的细微调整，都会改变受力路径和握持手感，建模过程中需要兼顾标准件配合尺寸、人体施力习惯以及不同工况下的强度冗余，不能只追求外观线条流畅而忽略工具本身的功能属性。
