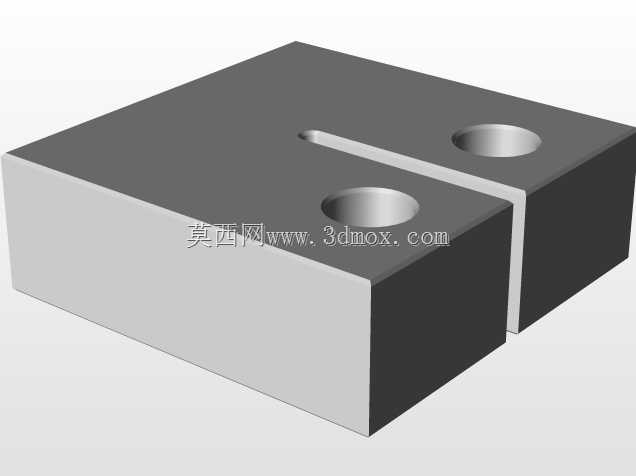

断裂力学试验用带槽孔矩形试样块

　　该试样块主要服务于材料断裂性能测试与教学验证场景，常见于高校材料力学实验室、企业检测中心及结构疲劳分析工位。在实际使用中，它被夹持于万能试验机或专用断裂韧性测试夹具上，通过预制槽引导裂纹萌生与扩展路径，配合引伸计、载荷传感器采集裂纹张开位移、加载力等数据，进而计算材料的断裂韧性、裂纹扩展速率等关键力学指标。两个沉孔用于试样与夹具的定位紧固，保证加载过程中试样不发生滑移，槽口则作为应力集中区，使裂纹起始位置可控，避免随机断裂造成试验数据离散。

　　从结构设计思路看，整体采用矩形块体构型，加工基准明确，便于铣削、磨削后保证上下平面平行度与侧面垂直度。槽口位于块体中部偏上位置，宽度与深度按标准试样比例确定，既能够形成足够的应力集中，又不会在装夹阶段因局部刚性过低而提前损伤。两个圆孔对称布置于槽口两侧，孔轴线垂直于上表面，孔口可根据夹具形式加工沉孔或倒角，减少螺栓压紧时的边缘应力。块体棱边保留适度倒角，去除毛刺并降低搬运、装夹过程中的划伤风险。

　　外形尺寸方面，模型以长方体为主体，长宽高比例适合常规试验机钳口或弯曲夹具跨距。安装边界需重点关注上表面两孔中心距、孔径与槽口的相对位置：孔中心距决定夹具压板或螺栓的布置空间，孔径限制紧固件规格，槽口长度方向应与预期裂纹扩展方向一致。装配时，试样底面需与夹具支撑面贴合，两孔与定位销或螺栓保持同轴，压紧力均匀作用于孔周区域，避免附加弯矩改变断裂面形态。槽口附近不得与夹具刚性件接触，以免约束裂纹自由扩展并影响测试结果。

　　在建模处理上，块体、槽口和圆孔均以规则特征构成，几何关系清晰，便于后续按不同材料标准调整槽深、孔径和跨距。实体模型可直接用于生成工程图、数控加工路径，也可导入有限元软件进行应力强度因子计算。网格划分时，槽根及预期裂纹扩展区域应进行局部细化，以准确捕捉应力梯度；孔周接触区域则根据螺栓预紧方式设置绑定或接触约束。对于需要开展疲劳裂纹扩展分析的工况，可在槽根处植入初始裂纹，结合载荷谱模拟裂纹从萌生到失稳扩展的全过程。

　　该类试样虽然结构简单，但对尺寸一致性和表面质量要求较高。上下面的平行度会影响弯曲加载时的受力对称性，槽根半径直接决定应力集中系数，孔位偏差则可能导致试样偏心受载。加工过程中通常先完成六面精磨，再以底面和侧面为基准加工槽口与孔，最后对槽根进行精细处理，确保批次试样具有一致的初始缺陷状态。使用时还需配合材料牌号、热处理状态和试验标准选择具体尺寸，使测试结果能够真实反映材料在工程结构中的抗断裂能力。
