在桌面级3D打印机、小型数控雕刻机、桌面机械臂以及各类轻载自动化传动模组里,NEMA17规格步进电机几乎是动力单元的标配选型。这类电机输出扭矩适中、机身尺寸紧凑,能满足绝大多数小型设备的进给、移位与点位驱动需求,但在实际设备装配过程中,电机与机架、传动模组的对接往往需要过渡连接件来抵消安装面的公差、调整轴向间距,同时保证电机轴与传动部件的同轴度,这款适配NEMA17步进电机的法兰件,正是针对这类装配场景设计的专用过渡结构。
从实际使用场景来看,这类法兰最常出现在两类装配工况中:一类是电机安装面与型材机架之间存在预留间隙,需要法兰作为垫高支撑,让电机轴伸出长度恰好匹配同步轮、联轴器的安装位,避免轴伸过长导致传动悬臂量过大,或是轴伸过短无法完成锁紧固定;另一类是不同规格传动模组的对接,比如将NEMA17电机安装到原本适配其他安装孔位的丝杆模组、皮带滑台上,通过法兰的双侧安装孔位转换,无需在原有设备机架上重新打孔攻丝,就能完成动力单元的适配,大幅降低非标设备改装的加工成本。

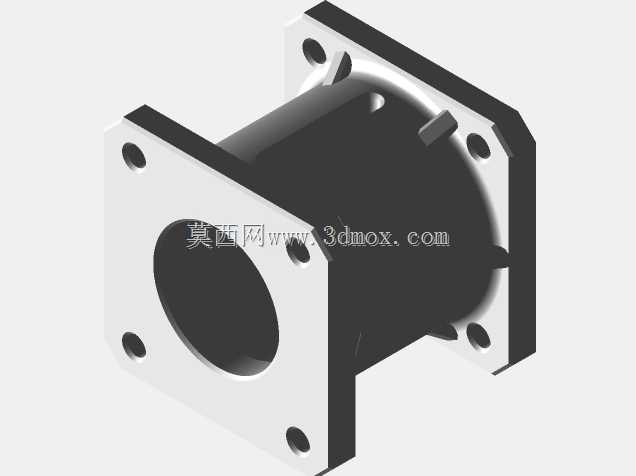

该法兰的结构设计完全围绕NEMA17电机的安装标准展开,两端法兰盘均采用方形轮廓,盘面上的四个安装孔严格对应NEMA17电机的标准孔距,孔位分布在方形盘的四个对角位置,既可以直接穿过螺栓锁紧电机端面的螺纹孔,也可以从另一侧穿过螺栓将法兰整体固定在设备机架的安装面上。法兰中部的筒体为同轴贯通结构,内孔直径大于电机轴的最大外径,电机轴可以无接触地从内孔中穿过,不会与法兰内壁发生摩擦剐蹭,同时筒体的轴向长度经过精准设定,装配后电机端面与法兰定位面完全贴合,不会出现轴向窜动的间隙。
考虑到该零件面向3D打印工艺制作,结构设计上特意做了适配增材制造的优化:整体壁厚均匀,没有出现局部壁厚突变的情况,打印过程中不会因为冷却速率不一致产生翘曲变形;所有棱角位置均做了小尺寸倒角处理,既避免打印过程中出现应力集中导致层间开裂,也能去除装配时可能划伤操作人员的锐边。法兰盘上的安装孔设计为直接贯通的光孔,无需打印内螺纹,实际装配时配合标准螺栓与防松垫圈使用,连接可靠性完全能满足轻载传动场景的需求。
从安装边界尺寸来看,方形法兰盘的外接尺寸略大于NEMA17电机的机身截面,在设备布局时,只需要在安装面上预留出对应方形轮廓的安装空间,同时保证法兰中部筒体的轴向伸缩空间不与周边的线束、传动部件发生干涉即可。筒体的外径小于两端法兰盘的外接尺寸,在部分嵌入式安装场景中,筒体可以直接伸入机架的预制开孔内,让法兰盘端面与机架表面完全贴合,进一步提升安装后的整体刚性。
在实际装配验证中,这类法兰的使用能有效改善电机安装后的受力状态。如果没有过渡法兰,电机直接固定在薄型板材或型材面上,传动过程中产生的径向拉力会直接作用在电机端面的安装螺纹上,长时间运行容易导致螺纹滑牙、安装板变形;增加法兰之后,传动产生的径向载荷会先通过法兰盘分散到更大面积的安装支撑面上,螺栓承受的剪切力也会被均匀分摊,整个动力连接段的刚性明显提升,运行过程中电机的抖动幅度会显著降低,传动精度也更容易保持稳定。
设计过程中也充分考虑了不同3D打印材料的适配性,无论是PLA、PETG还是ABS材料,都可以按照该结构直接打印使用,针对负载稍大的使用场景,只需要适当调整打印填充率、增加外壁层数,就能进一步提升法兰的整体结构强度,无需修改原始模型的结构尺寸。法兰两端的安装面设计为完全平行的平面,打印完成后只需要简单去除支撑、清理孔位残留的打印丝料,就可以直接投入装配,不需要额外进行铣面、铰孔等二次加工,非常适合非标设备研发阶段的快速打样与小批量自制。
