工业级桶装流体输送压送泵站结构设计

　　这套压送泵站的三维结构，主要面向高粘度流体的桶装出料场景，在胶粘剂生产、汽车密封胶涂覆、锂电池浆料输送、食品酱料灌装这类需要从标准工业吨桶、200L标准钢桶内抽取高粘度介质的工位上十分常见。不同于常规离心泵、齿轮泵的自吸进料模式，这类压送式泵站依靠压盘与桶口的密封配合，向桶内通入洁净压缩空气在物料液面形成均匀正压，将物料从桶底的出料通道压送至泵体入口，能避免高粘度物料在泵入口处形成空穴、供料断流的问题，哪怕是粘度达到几十万厘泊的硅酮胶、聚氨酯原料，也能实现稳定无脉动的连续供料。

　　从结构布局来看，整套设备采用落地式托盘安装设计，底部的焊接钢制托盘预留了标准叉车槽位，不管是车间内跨工位转场，还是固定在生产线旁做长期供料工位，都不需要额外制作复杂安装基础，托盘上的定位卡槽直接适配标准200L钢桶的底部轮廓，换桶时只需要用叉车将满桶运至工位，降下压盘即可完成定位，不需要反复对中调整。两侧的立式导向柱采用硬质阳极氧化铝型材搭配线性导轨，配合顶部的升降驱动气缸，能保证压盘上下动作的垂直度，避免压盘下行时偏斜刮伤桶内壁、或者密封胶圈单边磨损导致漏气泄压，导向柱侧面还安装了可调式行程限位块，可以根据不同桶高调整压盘的下极限位置，适配不同高度的非标准包装桶。

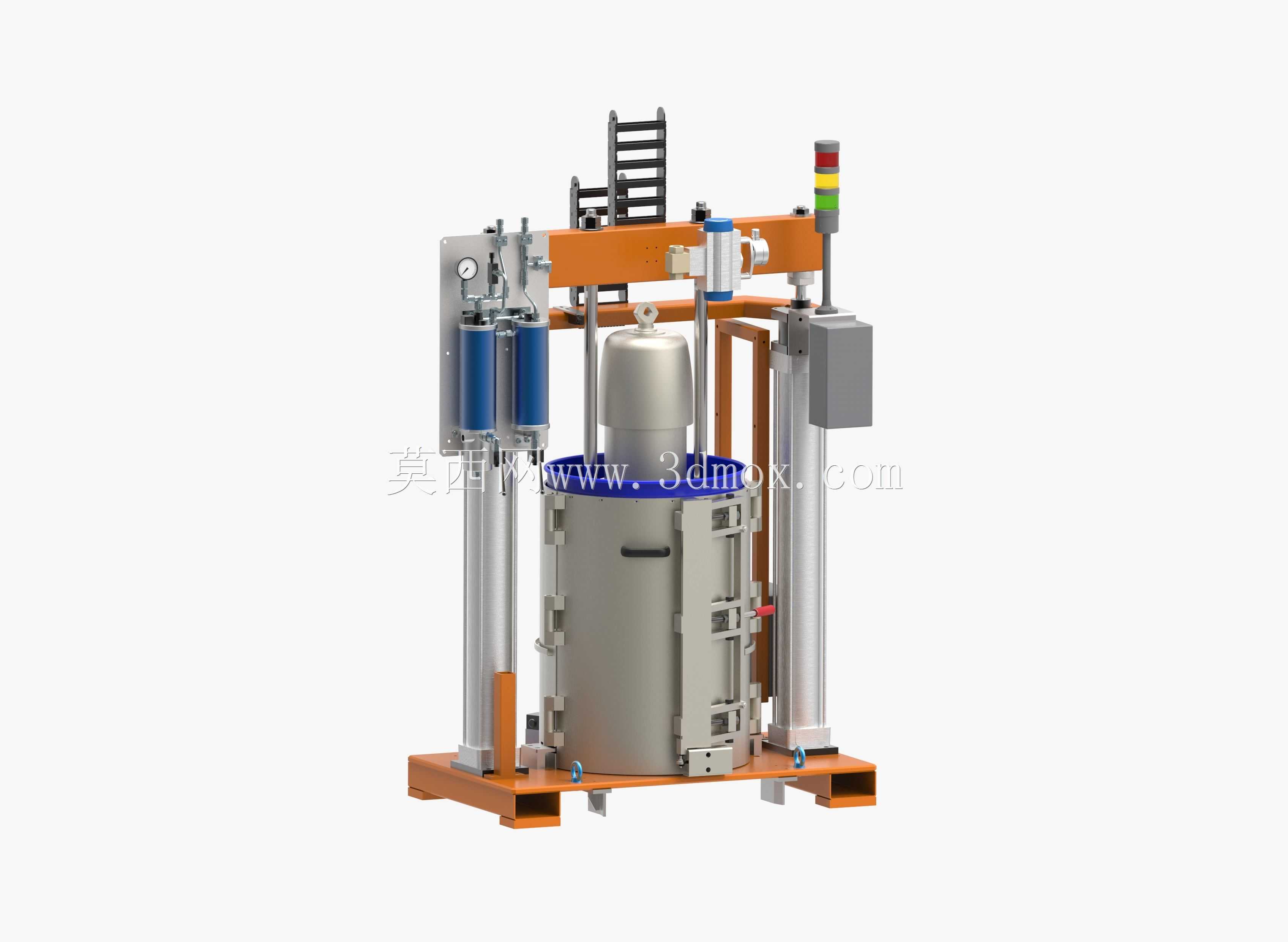

　　设备顶部的横梁集成了压盘升降的气路控制阀、气源处理三联件，还有供料泵的安装支架，图中可见的双柱式压盘结构，还配套了压盘边缘的聚四氟乙烯密封刮圈，下行时刮圈能完全贴合桶内壁，在压料过程中不断将桶壁残留的物料刮至桶底，最大程度减少桶内残料，常规工况下残料率可以控制在0.5%以内，减少贵重原料的浪费。设备右侧安装的多层警示灯，分别对应气源压力不足、桶内物料即将耗尽、设备故障三种状态，现场操作人员不需要凑近设备查看，在工位周边就能快速识别设备运行状态；旁边的电气控制箱采用壁挂式安装在立柱侧面，防护等级达到IP54，能适应车间内有少量粉尘、飞溅液滴的生产环境，箱体上预留了远程启停信号接口，可以直接对接生产线的PLC控制系统，实现与涂胶机、灌装机等下游设备的联动供料，当下游设备停止进料时，泵站自动切换至保压状态，避免管路内压力持续升高导致管路爆管或者密封件损坏。

　　在安装边界上，这套设备的整体占地尺寸控制在1.2米见方以内，不含警示灯的总高度在2.3米左右，常规工业厂房的层高都能满足安装要求，设备周围只需要预留0.8米以上的操作空间，就能满足换桶、日常维护、气路电路检修的需求。气路接入端只需要接入0.6-0.8MPa的常规工厂压缩空气，不需要额外配置高压气源，出料口的接口采用标准快装法兰，能快速对接不同管径的物料输送管路，不需要现场焊接改管。设计过程中，结构件全部采用模块化设计，导向柱、横梁、托盘之间都采用螺栓连接，不需要焊接组装，运输时可以拆分成几个独立模块，到现场后只需要用内六角扳手就能完成整机装配，后期如果需要更换更大流量的供料泵、或者调整压盘尺寸适配其他规格的料桶，只需要更换对应的安装支架和压盘组件，不需要改动主体框架结构，能降低产线调整时的设备改造成本。

　　考虑到现场操作的安全性，设备的气路系统全部配置了溢流安全阀，当桶内压力超过设定阈值时自动排气泄压，避免桶内压力过高导致钢桶变形甚至爆裂；升降气缸的气路配置了单向节流阀和断气保护阀，哪怕突然断气，压盘也不会突然下坠砸伤操作人员或者损坏料桶。压盘本身采用不锈钢材质制作，接触物料的表面做了镜面抛光处理，不会与输送的物料发生反应，也方便换料时的清洁作业，更换不同物料时只需要将压盘升起，用溶剂擦拭压盘表面和出料管路即可，不需要完全拆解设备。
