NSU摩托车发电机结构三维数模

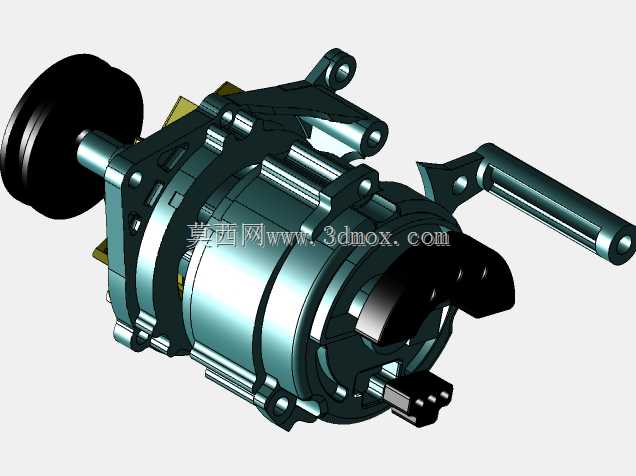

　　这款车用旋转发电部件的三维结构，完整还原了老式小排量摩托车型上配套的磁电机总成形态，做结构设计参考时，首先要关注它的安装适配逻辑——整个壳体采用分段式叠装结构，靠周向均匀分布的螺栓孔实现端盖与定子壳体的紧固，安装耳位直接集成在中段壳体上，两个带衬套的铰接孔位对应发动机箱体侧的固定支点，安装时不需要额外做转接支架，直接贴合发动机曲轴箱侧的安装面即可，能保证转子与曲轴输出端的同轴度公差控制在合理范围，避免运转时出现扫膛问题。

　　从实际使用场景来看，这类发电部件主要给小排量燃油摩托提供整车供电支持，发动机曲轴带动转子旋转时，定子绕组切割磁力线产生交流电，经整流调压后给车载蓄电池充电，同时给点火系统、照明系统提供稳定电力，相比后期的一体式磁电机，这款结构把整流模块的安装位预留到了壳体侧方的凸台上，接线端子做了防呆卡扣设计，装配时不会出现插错针脚的问题，侧方伸出的杠杆结构实际是离合操纵的联动拨叉支点，和发电主体做集成设计，能减少发动机外围的零散支架数量，压缩整机的横向布置空间。

　　建模时的结构处理逻辑很有参考价值，转子部分的磁钢固定槽做了周向限位凸台，不需要额外打胶就能防止磁钢在高速旋转时甩出，两端的轴承位预留了0.02mm的过盈配合量，端盖上的油封槽深度和宽度完全匹配常规骨架油封的尺寸，能有效阻挡发动机舱内的机油渗入定子绕组区域。带轮侧的轴伸长度做了严格控制，伸出壳体端面的距离刚好适配V型传动带的安装宽度，不会出现带轮偏磨的问题，尾部的接线插座做了防水唇边设计，和线束端的护套配合后能达到日常骑行的防水要求，应对雨天溅水、路面扬尘的工况不会出现接触不良。

　　做同类产品选型或者逆向建模时，可以参考它的边界尺寸控制逻辑：整个主体的最大外径控制在120mm以内，轴向总长度不含拨叉杠杆的话不到150mm，对于小排量卧式发动机来说，这个尺寸刚好能塞进曲轴箱侧方的预留空间，不会和脚踏启动杆、换挡连杆出现运动干涉。壳体表面的散热筋沿轴向平行布置，顺着车辆行驶时的迎风方向，能利用行车气流带走绕组工作产生的热量，不需要额外加装散热风扇，简化了结构的同时降低了运转噪音。拨叉杠杆的铰接点做了衬套压装位，采用铜基含油衬套，长期使用不需要频繁加注润滑脂，维护成本更低，杠杆的行程限位靠壳体上的凸台实现，不会因为操纵行程过大导致内部离合结构出现卡滞。

　　定子绕组的嵌线槽做了倒角处理，建模时还原了槽口的绝缘纸预留间隙，实际生产时能避免嵌线过程中刮破漆包线的绝缘层，绕组端部的绑扎槽位也做了细节还原，能保证绑扎带固定后不会高出定子内圆，和转子之间保留均匀的气隙。整个模型的装配关系完全按照实际生产的装配顺序搭建，从转子轴、轴承、定子绕组到端盖、拨叉、带轮的配合层级清晰，没有出现干涉错位的问题，做结构校核时可以直接用来做运动仿真，模拟不同转速下的转子动平衡状态，也能用来验证安装时的工具操作空间，比如紧固端盖螺栓时，套筒能不能顺利套入螺栓头，不会被周边的凸台结构干涉。
