复古轮式火炮结构设计与装配方案

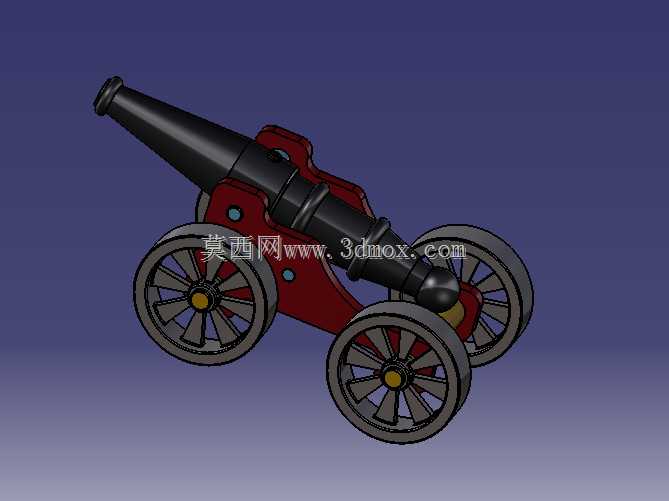

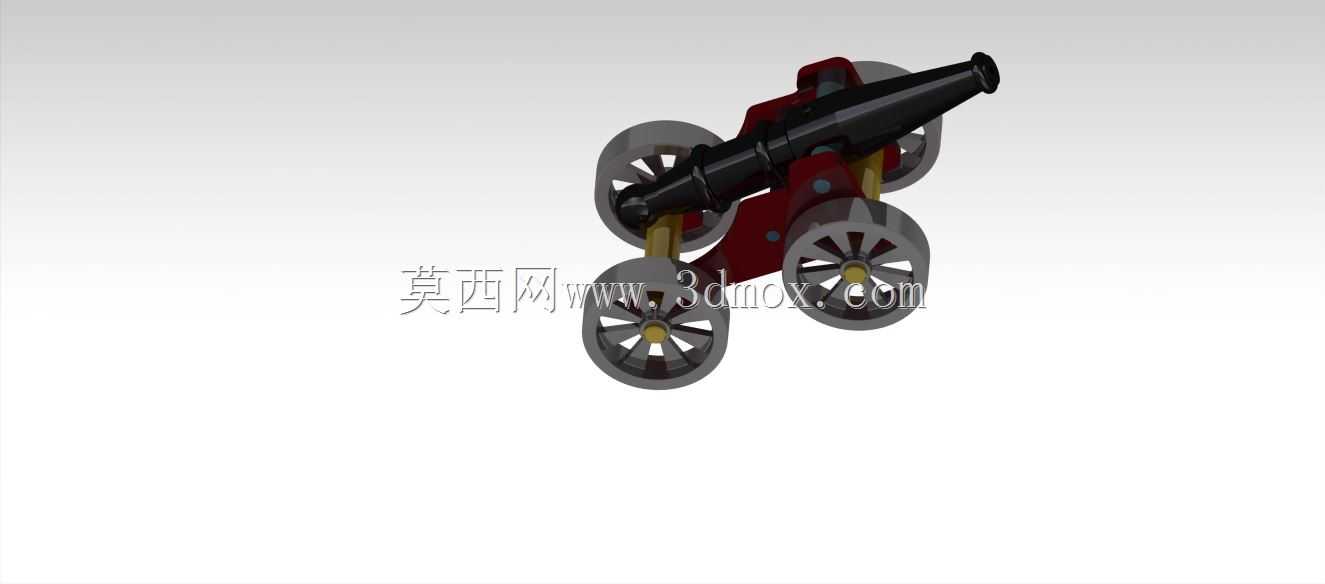

　　这套轮式火炮的三维结构设计，完整覆盖了身管、炮架、轮组三大核心模块的零件细节与装配约束，可直接用于古典机械复原、教具开发、文创展品结构验证等场景。在实际工程落地中，这类复古轮式火炮常被用于国防教育展馆的陈列展品、中小学机械实践课程的拆装教具、历史题材影视道具的结构原型，部分工艺改良版本也可作为仿古礼仪炮的结构基底，适配空包弹发射、声光模拟等不同功能需求。设计过程中优先还原了近代轮式火炮的经典布局，黑色身管采用分段式结构，从炮口到炮尾依次设置了加厚段、定位轴颈、球型炮尾，身管通过两处轴颈与红色炮架的支撑座配合，可实现小角度俯仰调节，满足不同射角的姿态展示需求。炮架部分采用了一体式木质托架的金属等效结构，两侧设置了加强筋与轮轴安装座，

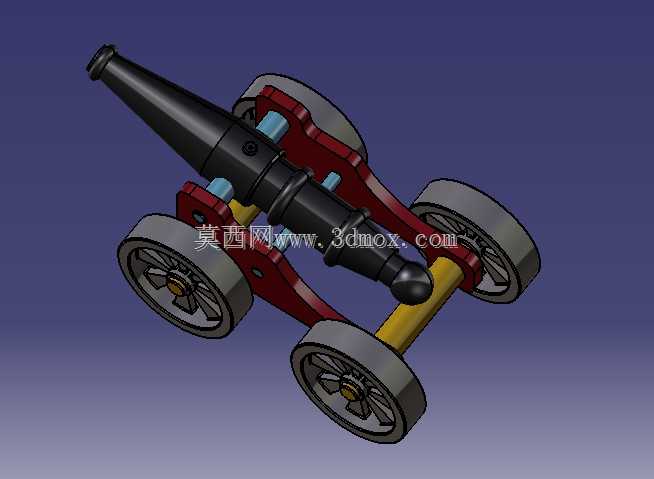

　　既保留了古炮的外观特征，又通过工程化的壁厚设计保证了整体结构刚性，避免3D打印或金属铸造时出现变形、开裂问题。行走轮组采用了四轮辐条式结构，前后轮直径存在差异，前轮直径略小于后轮，轮轴与炮架之间采用间隙配合，轮体可自由转动，同时在轮毂位置设置了轴套与端盖，模拟真实火炮的轮组润滑与轴向固定结构。从安装边界来看，整套模型的身管长度占据整体总长的六成以上，炮身最大宽度由两侧轮缘间距决定，炮架底部离地间隙适配轮组半径，俯仰转动时炮尾不会与炮架后端发生干涉，所有配合面均预留了合理的装配公差，若采用3D打印制作，可直接按照默认尺寸打印后进行拼装；若用于金属铸造，可根据铸造工艺要求适当放大圆角、增加拔模斜度。

　　设计思路上没有一味追求复杂的内部击发结构，而是把重点放在外观还原与装配合理性上，每个零件都具备独立的建模特征，身管的回转特征、炮架的拉伸与切除特征、轮组的圆周阵列特征都清晰可编辑，方便使用者根据实际需求修改尺寸、调整细节。比如用于教育场景时，可在炮架与身管的配合处增加角度刻度，用来演示简单的弹道俯仰原理；用于文创展品时，可在炮身表面增加纹饰、铭文等细节，提升外观精致度。整套结构的受力路径也经过了简化验证，身管的后坐力通过轴颈传递到炮架，再经炮架传递到轮轴与地面，轮组的辐条采用均匀分布设计，可承受静态展示与短距离移动的载荷，不会出现局部应力集中的问题。对于机械建模从业者而言，这套模型也可作为装配体设计的练习案例，从中学习多零件配合的约束设置、外观配色的工程表达、大型结构的特征简化方法，在建模过程中需要注意身管与炮架的同轴度、轮组的对称度，这些细节直接影响最终装配体的展示效果。
