空间铰接式摆动传动机构结构设计

　　该摆动机构属于典型的空间铰接传动组件，核心功能是将单轴的回转输入转化为指定角度范围内的往复摆动输出，可直接适配小载荷工位的角度切换、姿态调整需求，在轻工分拣工位的摆臂驱动、检测台的工件翻面、小型阀门的启闭执行、实验台的角度调节场景中都能直接部署，不需要额外加装复杂的换向减速组件。

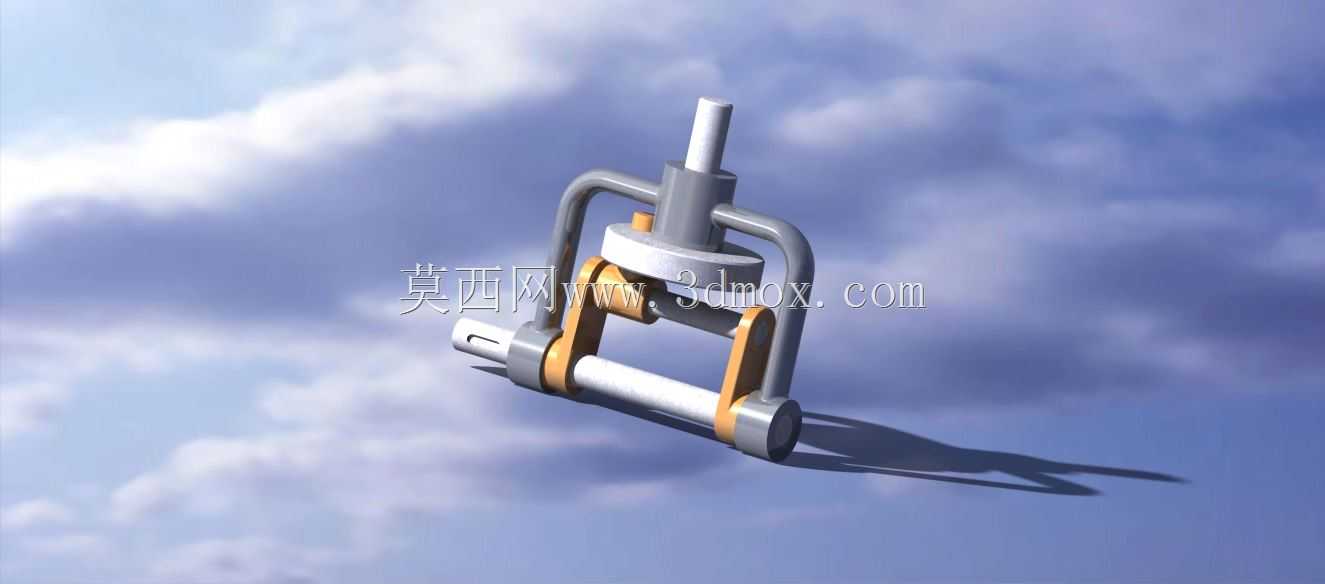

　　从结构组成来看，整套机构以中心竖向主轴作为动力接入端，主轴下端集成圆盘状限位基座，基座两侧对称伸出铰接支耳，通过销轴连接两组平行的侧向导杆；侧向导杆中段嵌套横向传动轴，横向轴两端配置圆柱状配重与轴端限位结构，导杆与主轴基座、横向轴的铰接位置均预留转动间隙，所有铰接副的同轴度公差控制在0.02mm以内，避免运动过程中出现卡滞或窜动。

　　设计阶段优先验证了空间运动轨迹的干涉情况：主轴回转时，两侧导杆会随基座做圆周牵连运动，同时绕自身铰接销轴产生相对摆动，横向轴在导杆约束下完成复合摆动，整个运动行程内所有零件的最小安全间隙保持在1mm以上，不存在硬摩擦干涉。结构上采用对称布局，两侧运动部件的重量差控制在5g以内，高速摆动时的惯性力可相互抵消，不需要额外加装平衡块就能降低运行振动。

　　安装边界方面，整套机构的最大外接轮廓为直径120mm、高度180mm的圆柱包络空间，底部主轴的安装轴径为20mm，可直接通过法兰或联轴器固定在设备安装面板上；横向轴两端预留M6螺纹孔，可直接连接摆臂、夹爪、挡板等执行末端，不需要额外加工转接件。铰接位置全部采用无衬套的钢-钢配合结构，适合在低速、小载荷的工况下长期运行，日常维护仅需在铰接销轴处定期加注润滑脂即可。

　　建模过程中所有零件均按实际加工公差建模，轴类零件保留退刀槽、倒角等工艺结构，钣金类导杆预留折弯余量，装配体完全按照实际装配顺序约束，可直接用于运动仿真验证、干涉检查，也可导出工程图用于机加工生产。机构的摆动角度可通过调整主轴的回转行程灵活设定，适配0到90度范围内的不同摆动需求，不需要修改核心零件结构，通用性较强。
