小型膜片式压力开关结构设计

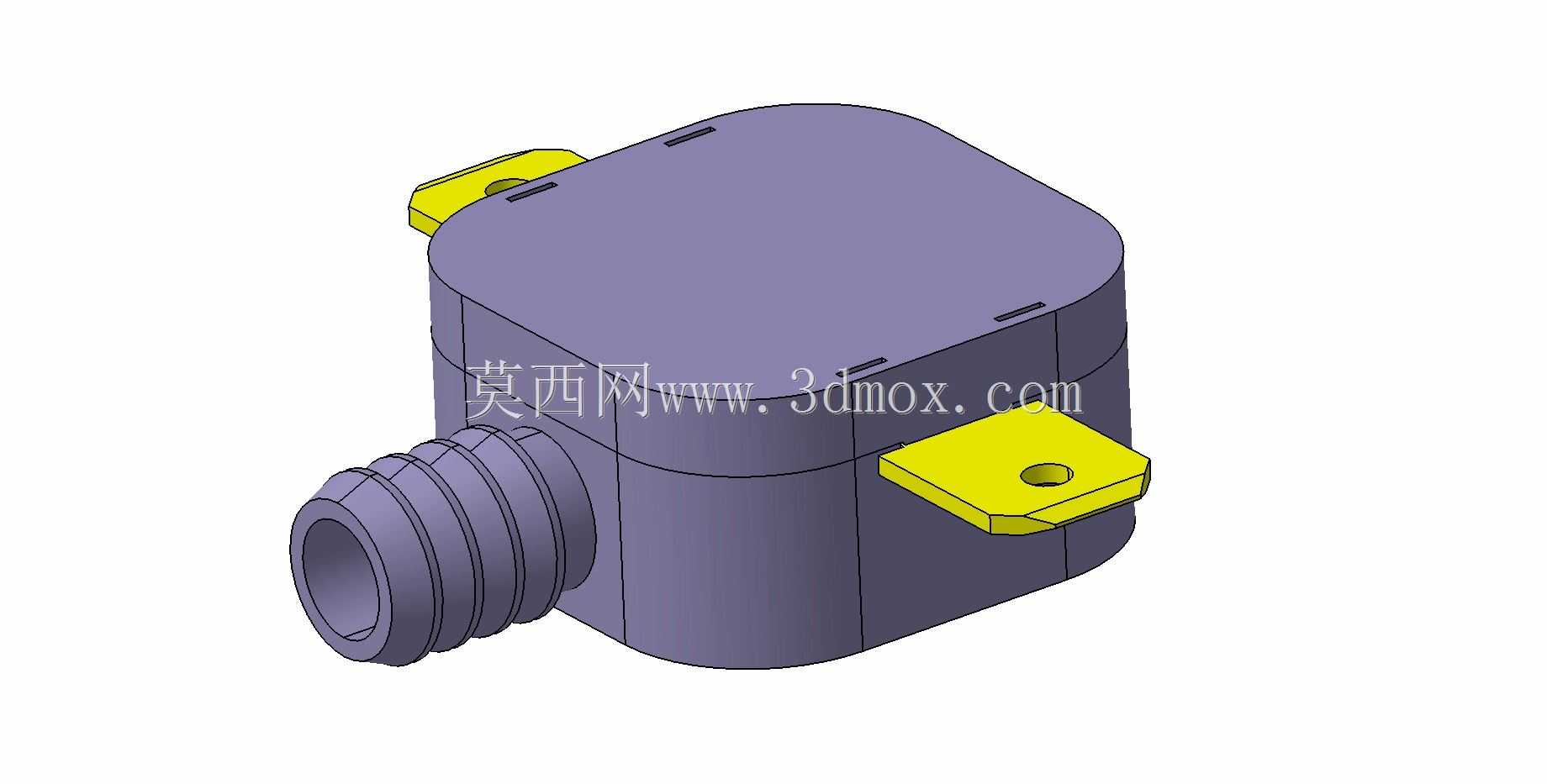

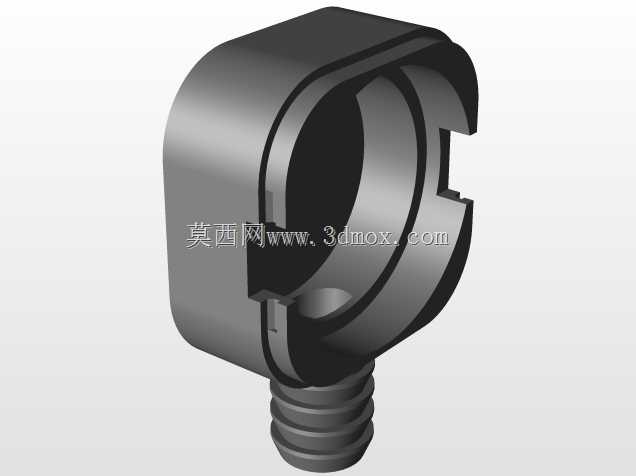

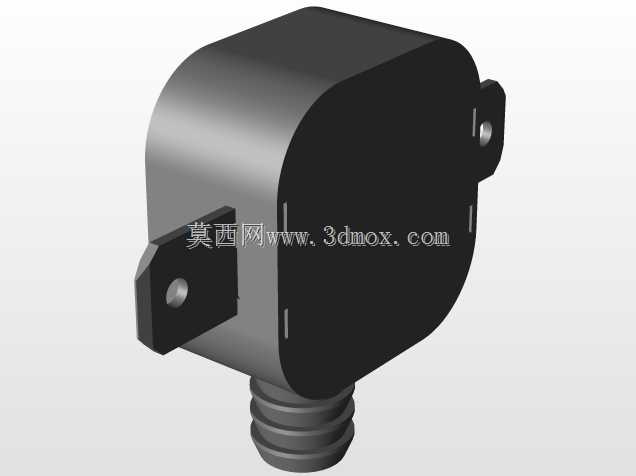

　　在气动控制、水路压力监测、小型液压回路以及家电安全联锁系统中，压力开关承担着把介质压力变化转化为通断信号的任务。与压力变送器不同，这类器件不追求连续量输出，而是在设定阈值附近完成可靠切换，因此结构重点集中在膜片受力传递、触点动作稳定性、外壳密封以及安装便利性上。图中模型呈现的是一种紧凑型膜片压力开关，主体由近似方形的注塑壳体、侧向螺纹接口、两个带安装孔的黄色固定耳以及顶部封盖组成，整体造型简洁，适合在空间受限的设备内部布置。侧向伸出的外螺纹接口用于接入被测介质，接口内部保留通孔，介质压力可直接作用于膜片。膜片安装在壳体内部，将压力腔与电气触点腔隔开，既保证压力能够推动触点机构动作，也避免水汽、油污或粉尘进入电气连接区域。

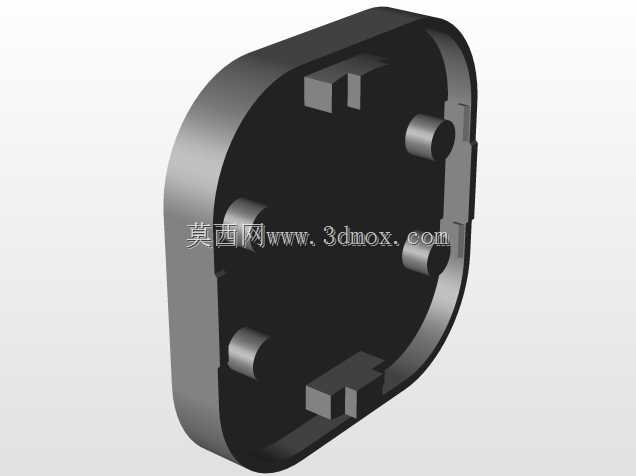

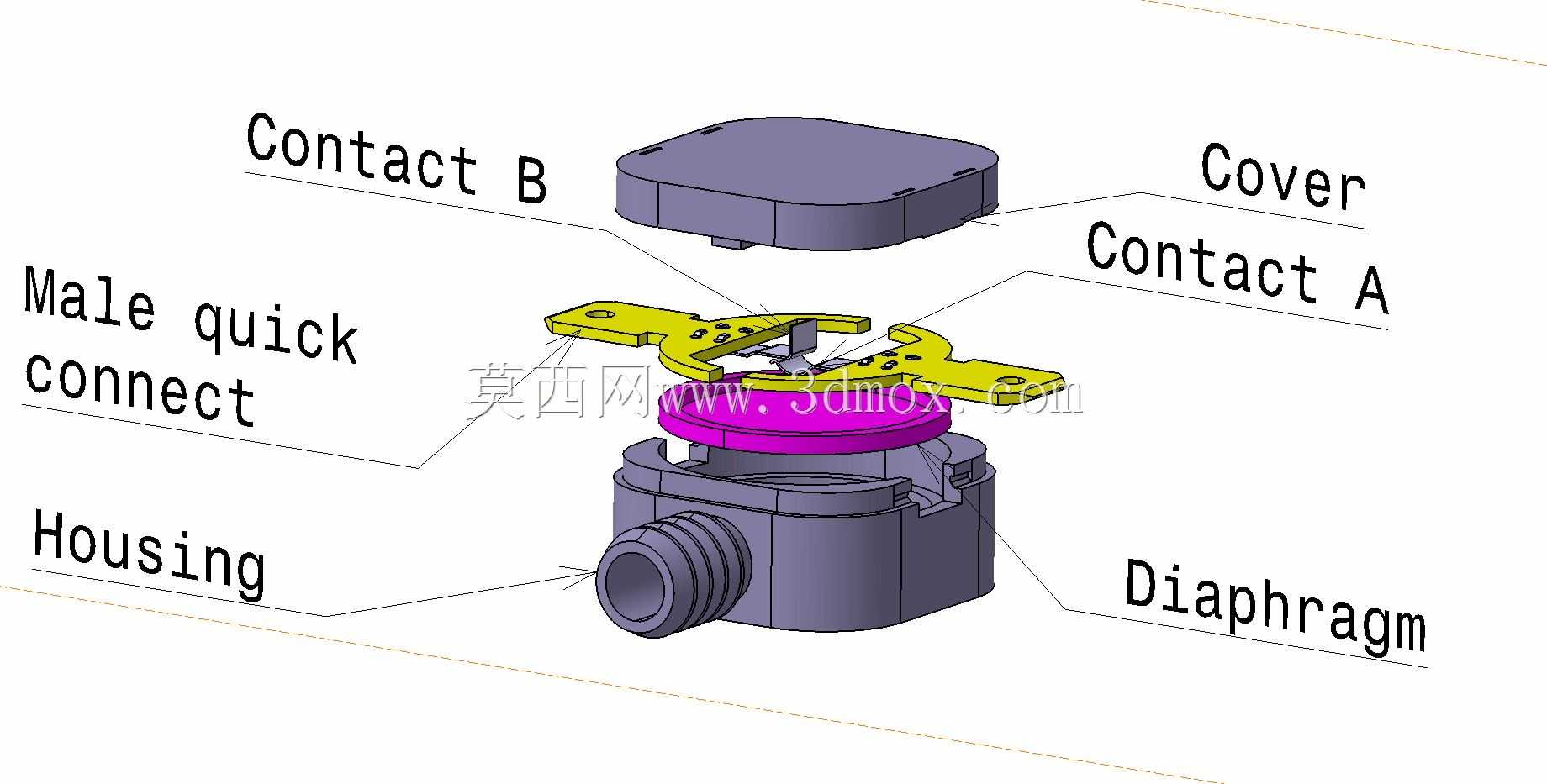

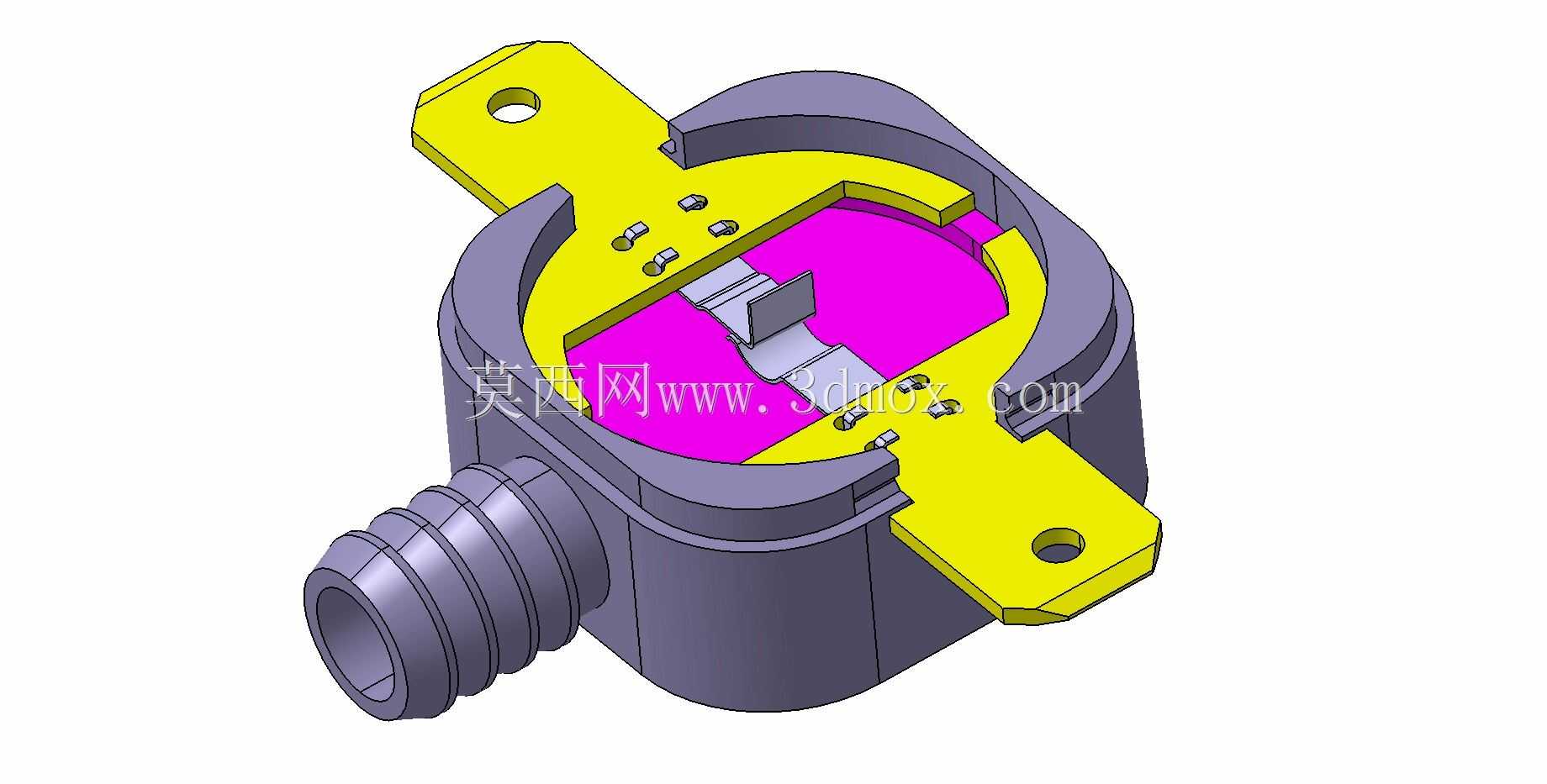

　　壳体采用注塑成型，棱角处做了圆弧过渡，能够减少应力集中，同时在批量生产中有利于脱模和控制尺寸一致性。顶部封盖同样为注塑件，与壳体配合后形成封闭腔体，对内部触点和连接件形成保护。两个黄色固定耳从壳体两侧延伸，耳片上开设安装孔，可通过螺钉将开关固定在支架或设备面板上。这种侧向接口加双侧耳片的布局，使接管方向与安装面形成明确关系，在管路密集的设备中便于规划走线和接管空间。固定耳采用冲压件形式，厚度均匀，孔位可作为装配基准；在实际选型时，需要关注孔中心距、耳片到接口轴线的高度以及螺纹接口伸出长度，这些尺寸直接决定其能否嵌入既有安装边界。内部动作机构包含两类冲压触点和公快速连接器。触点A与触点B承担电路通断，

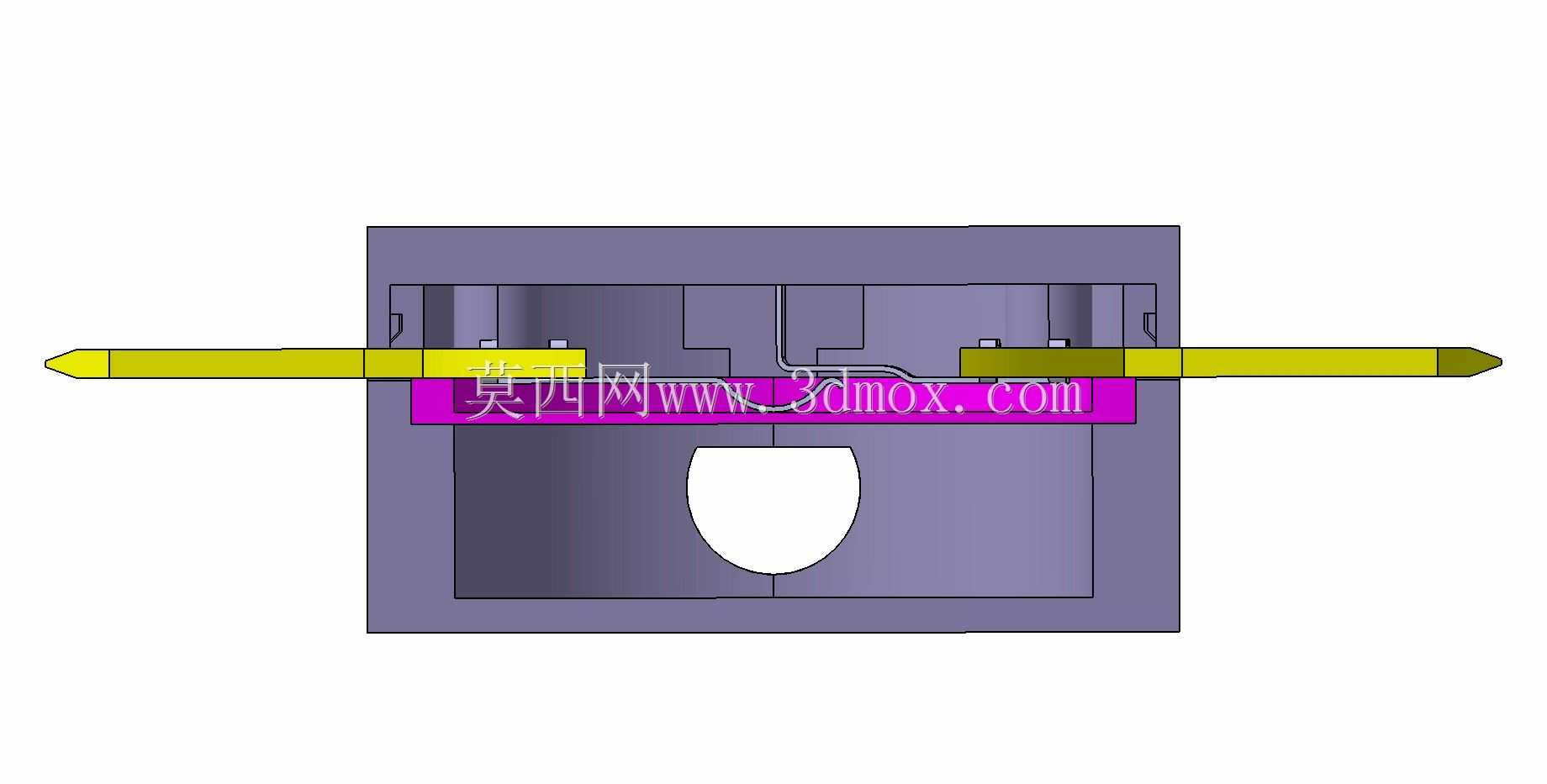

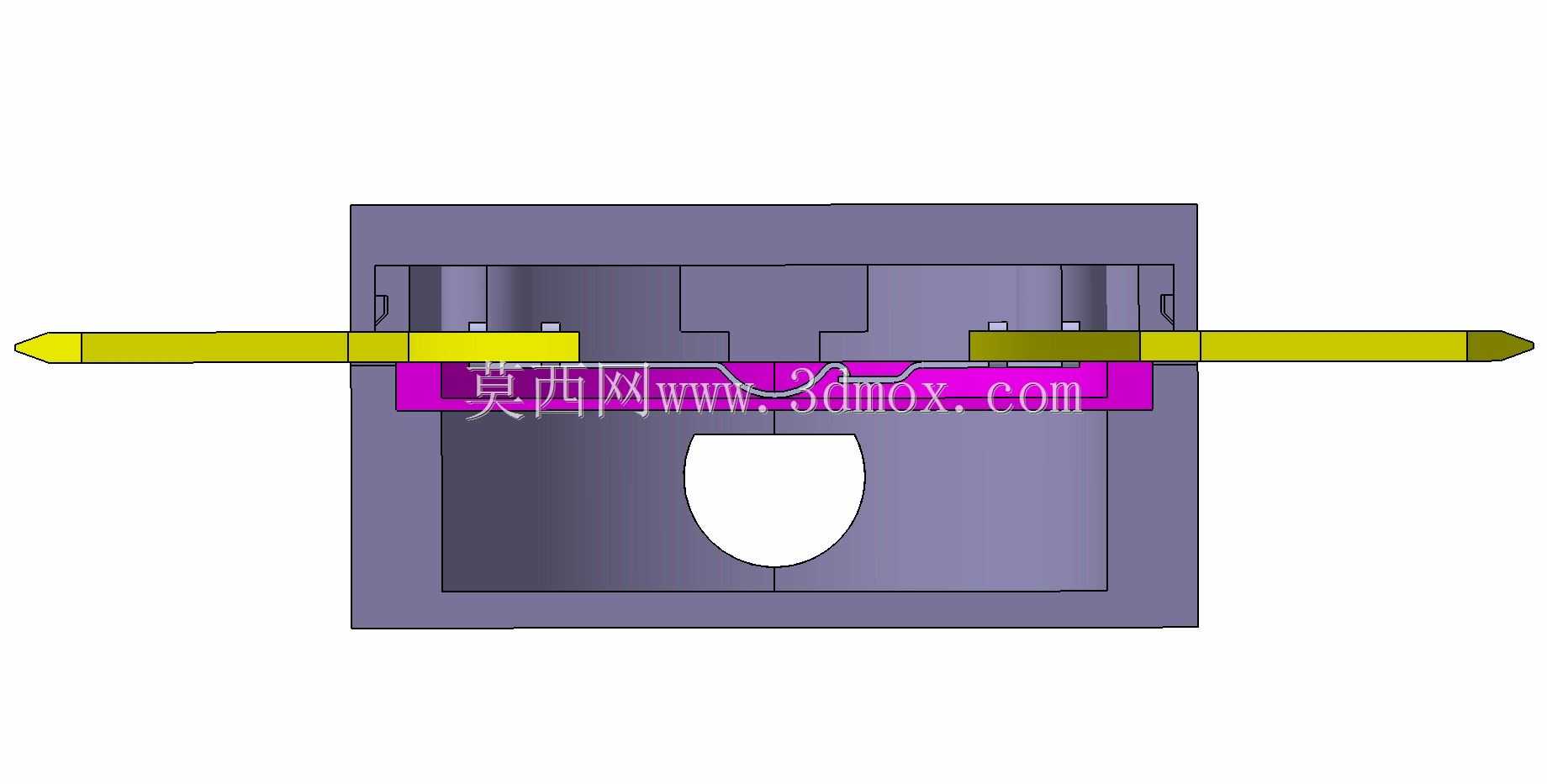

　　冲压成型有利于保证接触部位的几何形状和表面一致性；公快速连接器则用于外部线束插接，减少螺钉接线工序，提高装配效率。设计时需要让膜片的位移行程与触点弹跳、超程以及连接器保持力相匹配：压力过低时触点保持初始状态；压力达到设定值后膜片推动机构使触点状态翻转；压力回落时机构复位。若行程不足，会出现接触不可靠或阈值漂移；若行程过大，则可能造成膜片过度变形、触点磨损加剧。从应用场景看，这类开关常见于净水设备、真空泵、空压机、小型锅炉、消防水路、医疗气路以及自动化设备的压力联锁回路。例如在净水系统中，它可用于判断滤芯前后压差或管路是否缺水；在气动设备中，可作为压力建立完成后的允许启动信号；在家电和加热设备中，则可参与超压保护或缺水保护。

　　由于其输出为开关量，能够直接接入继电器、PLC输入点或控制板，不需要额外信号调理电路，系统集成成本较低。结构建模时，壳体与封盖之间需要预留合理的扣合或焊接余量，膜片安放槽要考虑压缩量与密封面宽度，螺纹接口要符合常用接管规格，内部流道应避免尖角造成滞流。触点部分需要与快速连接器保持确定的导电路径，同时在壳体内部设置定位柱或挡墙，防止冲压件在振动工况下移位。对于安装边界，除了本体长宽高，还应留出接线插头插拔空间、螺纹接头拧紧空间以及螺钉安装工具的操作空间。若设备内部存在振动或温度循环，材料选择上要兼顾壳体强度、膜片耐介质性能和触点导电弹性，安装耳片附近也要避免因螺钉锁紧造成壳体局部变形。该模型把注塑外壳、冲压触点、快速连接器和膜片等关键零件完整表达出来，能够用于干涉检查、装配关系确认、安装空间校核以及方案沟通，也可为后续工程图细化、公差分配和样件试制提供结构基础。
