航空轻量化轴承支撑托架结构设计

　　这款轴承支撑托架主要面向航空机载设备、小型飞行器操纵系统以及轻量化实验平台的铰接点位使用，核心作用是为旋转轴系提供稳定的径向支撑，同时把轴承工作过程中产生的径向、小幅轴向载荷传递到机身或设备安装基面。在实际装机场景里，这类托架常布置在操纵拉杆转角、小型舵面铰接点、机载附件传动支点等位置，既要保证轴系运转时的同轴度约束，又不能因为支架刚度过剩带来不必要的重量代价，尤其在航空应用场景下，每一克无效结构重量都会影响整机配重与续航表现。

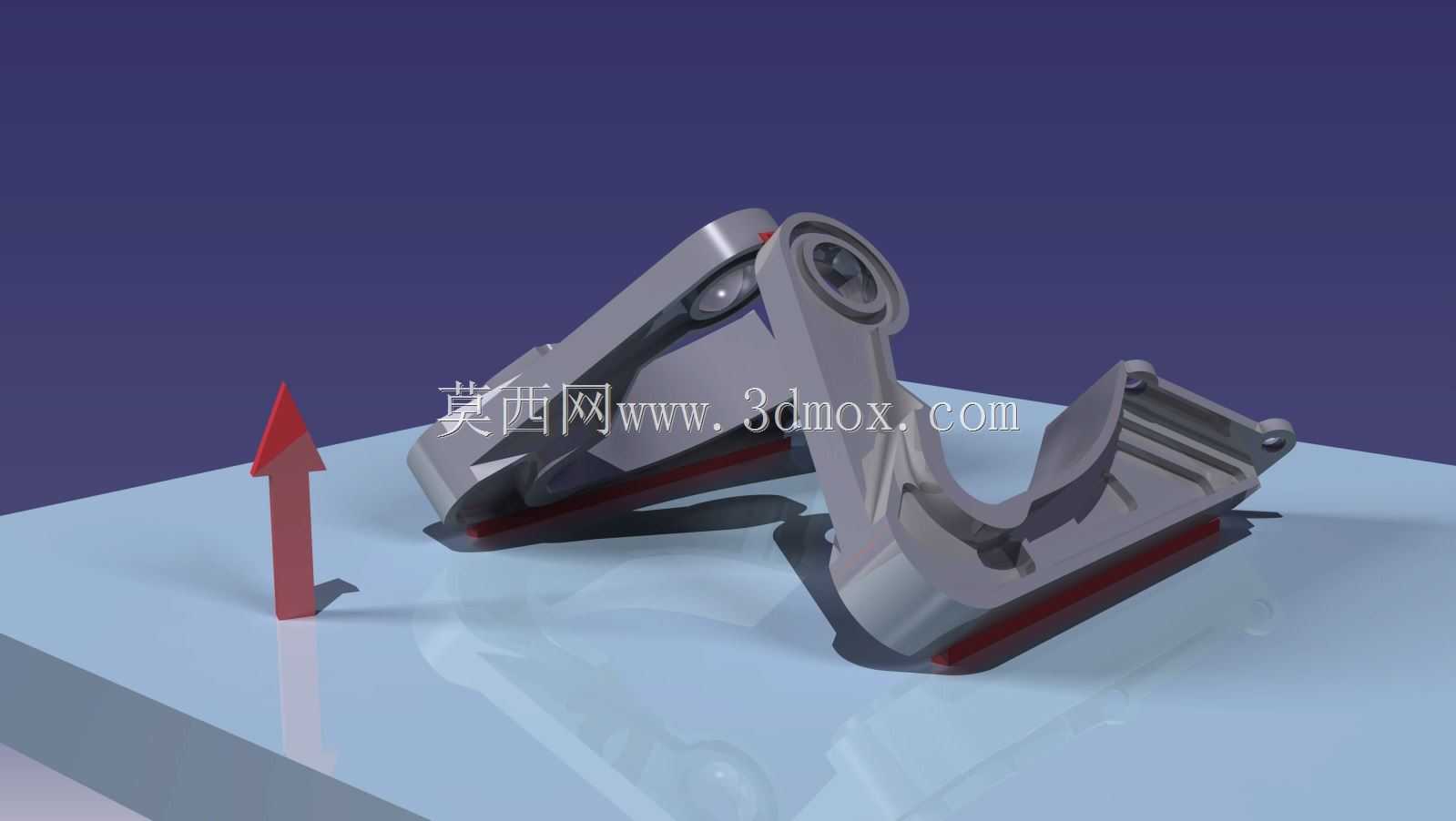

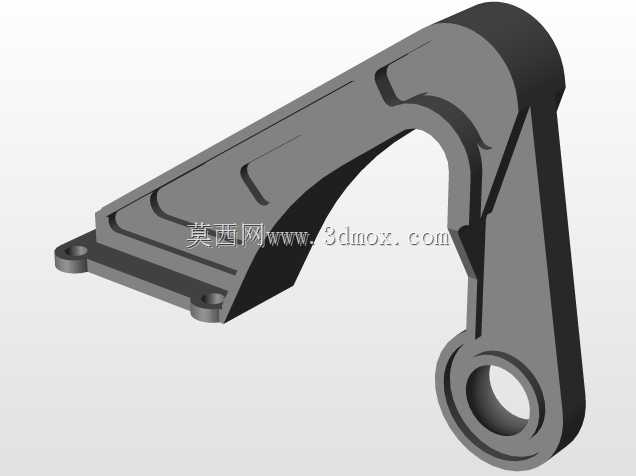

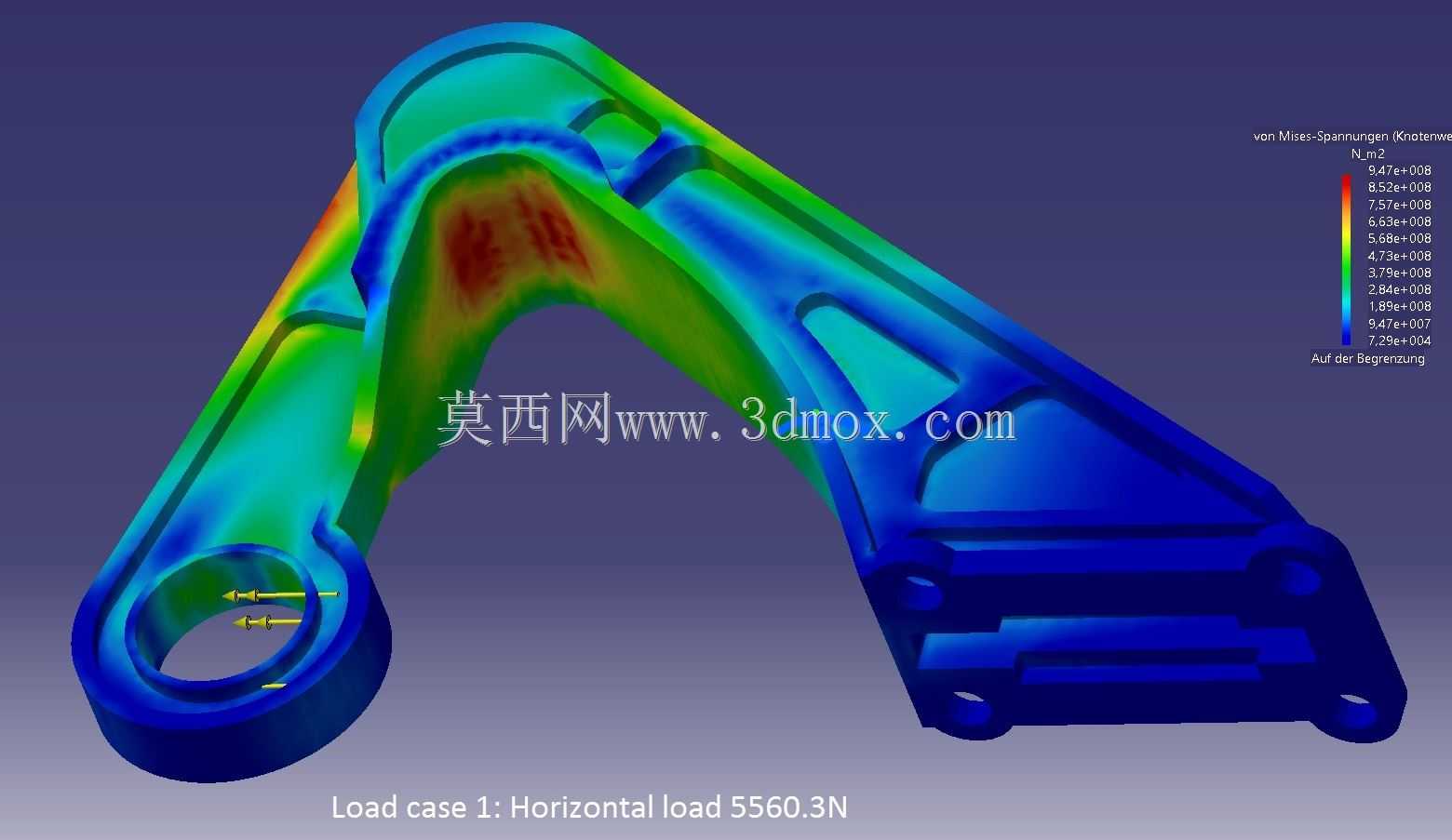

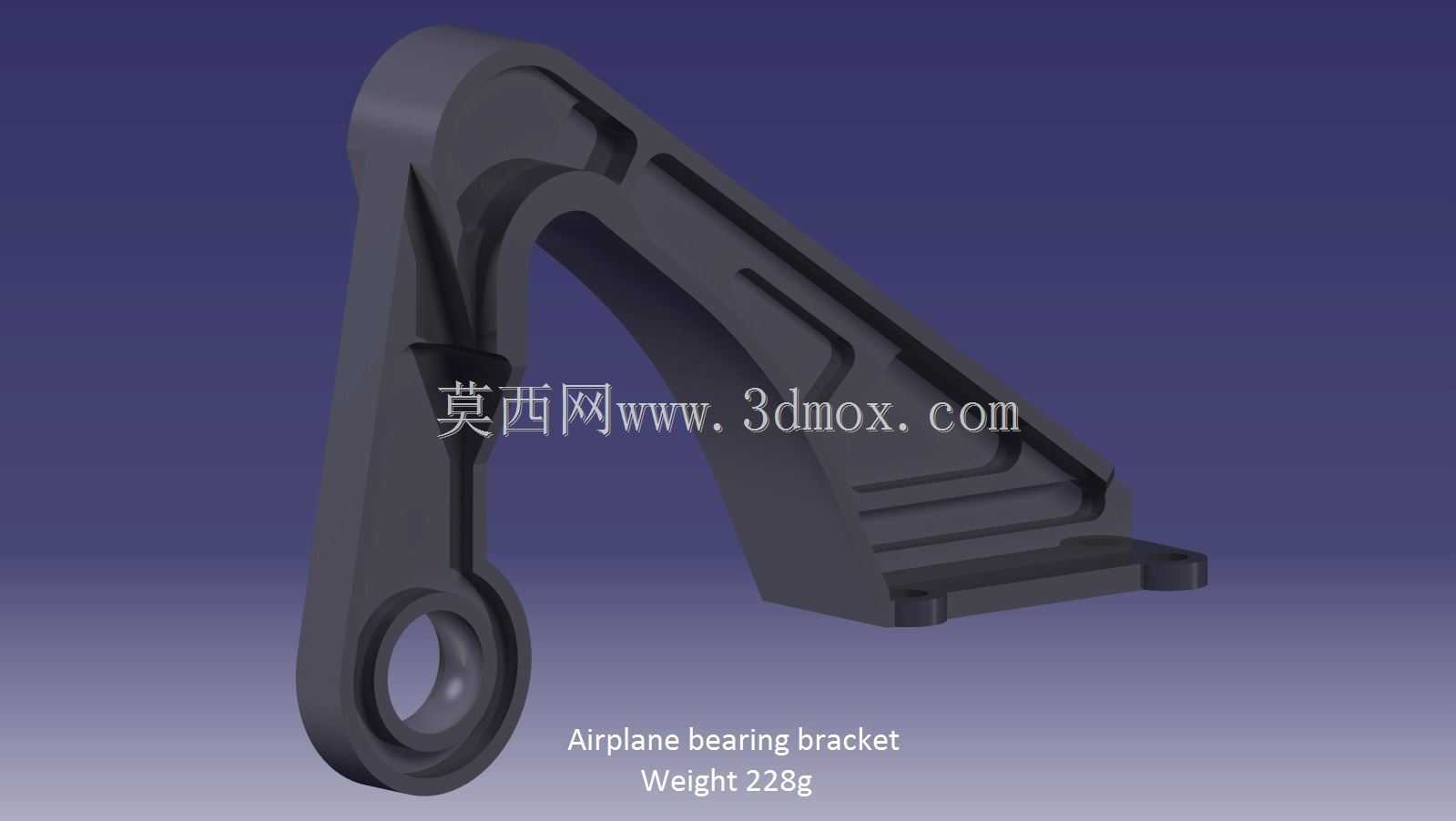

　　从结构功能拆分来看，托架下端的环形轴承座孔是核心功能位，用于嵌装深沟球轴承或带法兰的小型轴承，孔位的壁厚做了渐变加厚处理，靠近轴承外圈的区域壁厚更大，能够均匀承接轴承滚动体传递的交变载荷，避免局部应力集中造成孔位失圆；沿孔壁向上延伸的立臂构成主要承力路径，立臂没有采用等厚实心板结构，而是在侧面挖出大面积减重槽，同时保留边缘连续的加强筋，让载荷能够沿着筋条走向直接传递到上部安装面。上部的弧形过渡区是整个支架应力最容易集中的位置，设计中没有采用直角转折，而是用大圆角平滑衔接立臂与底部安装法兰，大幅降低交变载荷下的疲劳开裂风险。

　　底部的安装法兰设置了两个对称的安装孔位，用于穿装螺栓将托架固定在安装基面上，法兰底面做了平整的贴合面设计，能够保证安装后支架与基面完全贴合，避免出现装配间隙导致的支撑刚度下降。整个零件的外轮廓没有多余的突出结构，所有边角都做了倒角处理，既避免航空装配过程中锐边划伤操作人员或线缆，也能减少应力集中源。从安装边界来看，轴承座孔的中心高度是选型时的核心尺寸，它决定了装配后轴系的中心高，需要与配对的传动轮、拉杆铰接点标高匹配；两个安装孔的孔距、法兰整体长宽尺寸则直接决定了安装基面需要预留的空间，选型时需要确认基面的螺栓孔位与法兰孔位对齐，同时预留扳手操作空间。

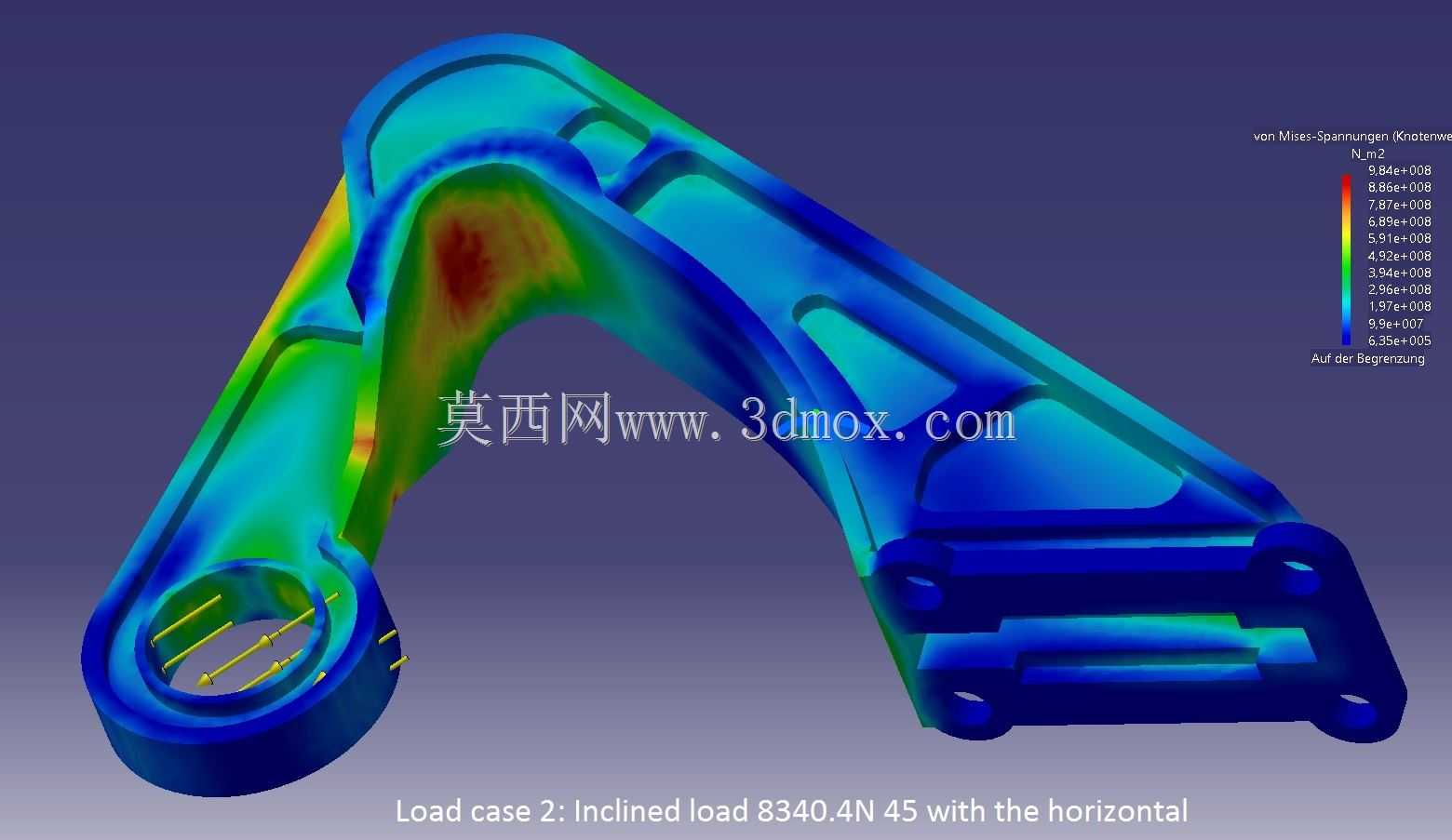

　　设计思路上完全围绕“载荷路径最短、材料利用率最高”的原则展开，没有为了外观增加无意义的造型。立臂上的加强筋走向与主要受力方向保持一致，当轴承孔承受向下的径向载荷时，载荷可以顺着两侧筋条快速分散到整个安装法兰，再传递到基面；减重槽的位置全部选在低应力区，这些区域在受力时材料贡献的刚度极低，去除后对整体承载能力影响极小，却能大幅降低零件重量。筋条的厚度也做了差异化设计，靠近主承力路径的筋条更厚，边缘辅助筋条稍薄，进一步优化重量分布。

　　在实际工程应用中，这类托架既可以采用铝合金机加工成型，也适合通过拓扑优化后采用增材制造工艺生产，两种工艺都能很好地实现这种带内部加强筋、渐变壁厚的复杂结构。装配时需要先将轴承压入座孔，保证轴承外圈与座孔的配合公差符合设计要求，过盈量过大容易导致轴承内圈间隙变小、运转卡滞，过盈量不足则会出现轴承外圈随轴转动、磨损座孔的问题。固定托架时需要在螺栓下方加装平垫与防松垫圈，按照设计扭矩对角拧紧，避免法兰受力不均出现翘起。

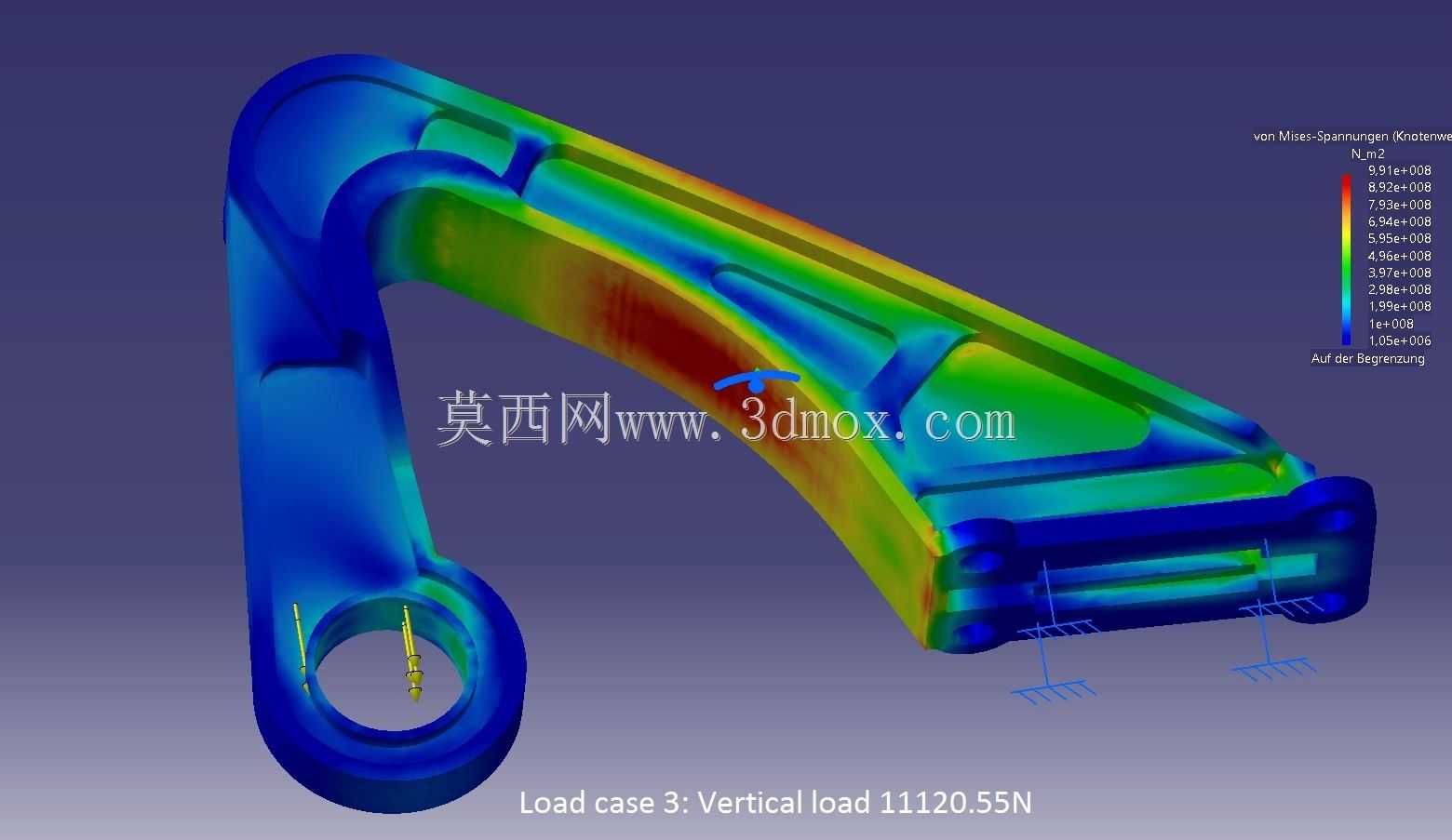

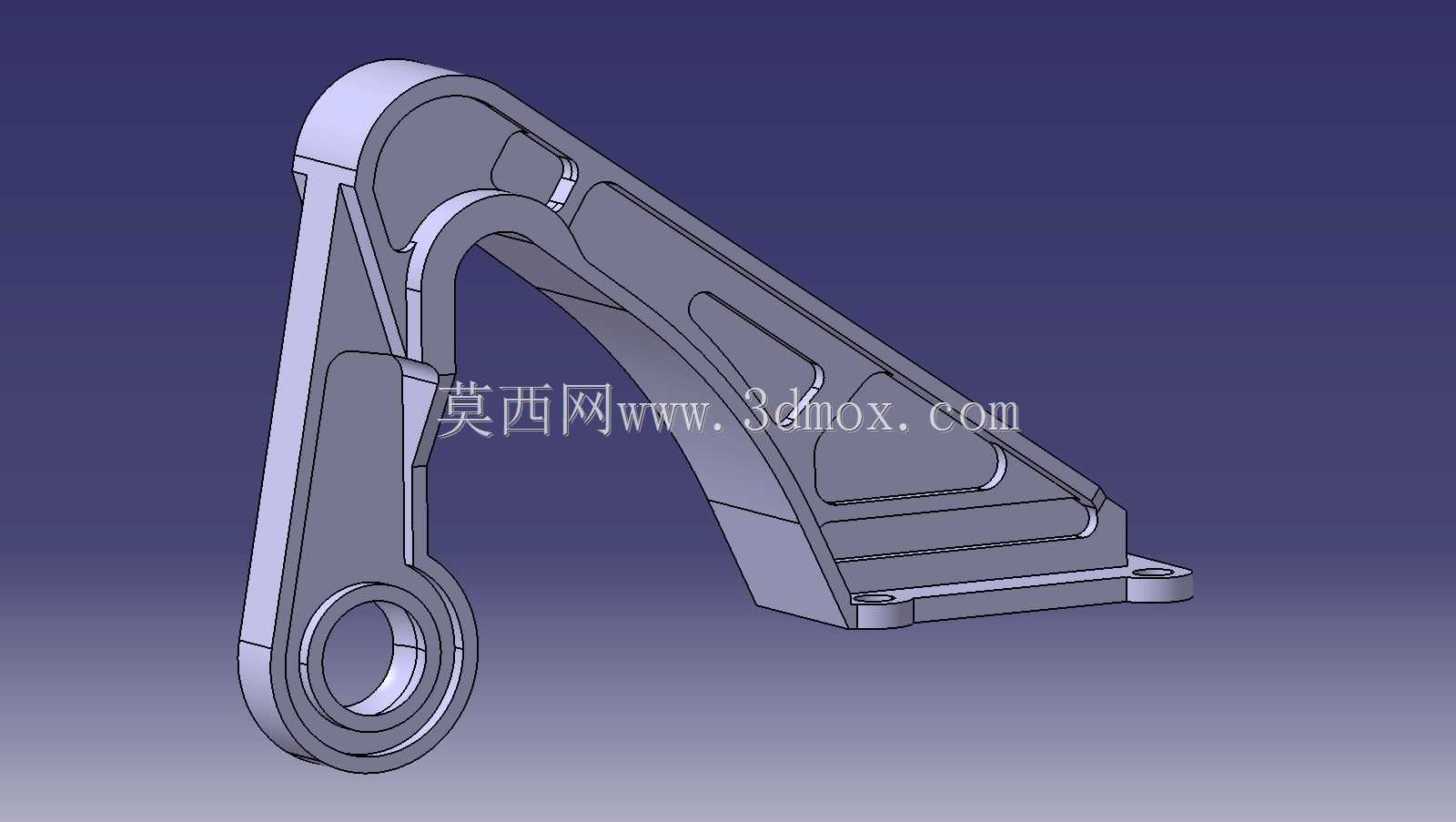

　　使用过程中，托架的主要失效形式集中在轴承座孔磨损、过渡圆角处疲劳裂纹以及安装孔变形，设计阶段通过加大圆角半径、优化孔位壁厚、提升安装面接触面积，已经针对性规避了这些风险。和普通工业设备用的轴承支架相比，这款托架的结构更加紧凑，重量控制更加严苛，同时保留了足够的安全裕度，既能够满足航空场景下的振动、冲击载荷要求，也可以移植到轻量化自动化设备、无人机机架、实验测试台架等对重量敏感的场合，作为旋转轴系的末端支撑部件使用。建模过程中所有特征都保留了参数化关联，修改轴承孔径、安装孔距、中心高等尺寸时可以快速驱动整个模型更新，方便针对不同安装空间做变型设计。
