差压真空正压簧片式压力开关结构

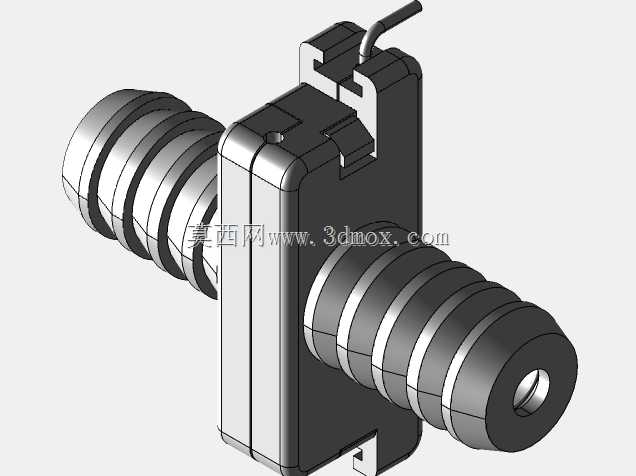

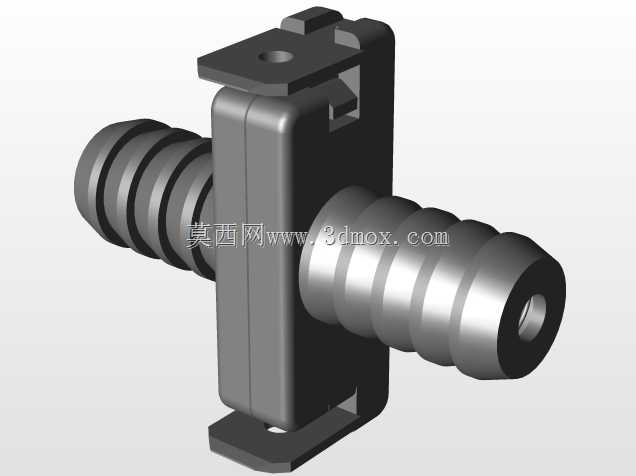

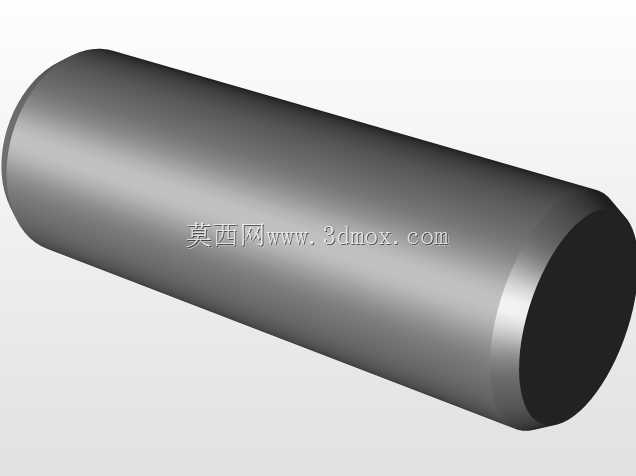

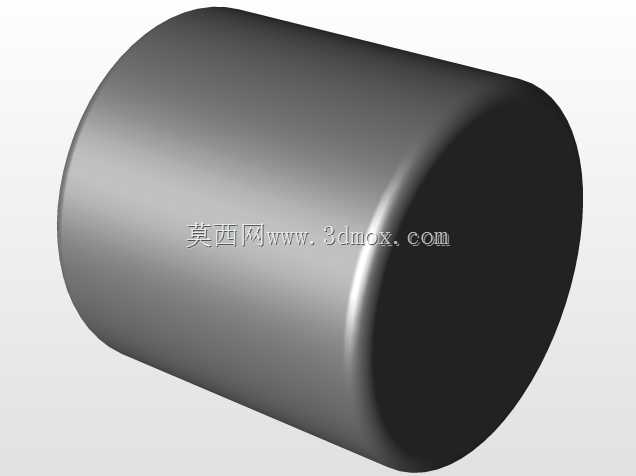

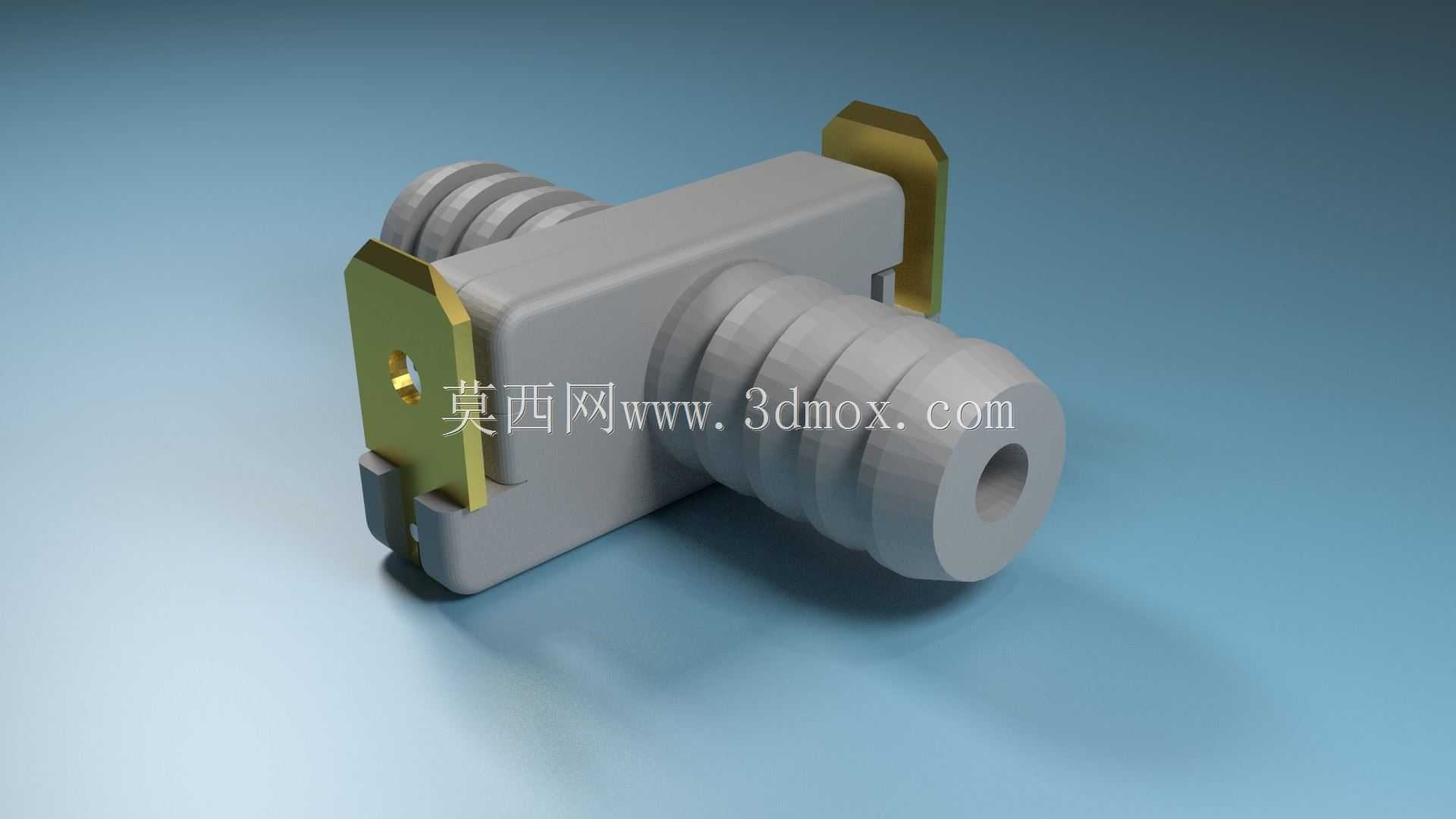

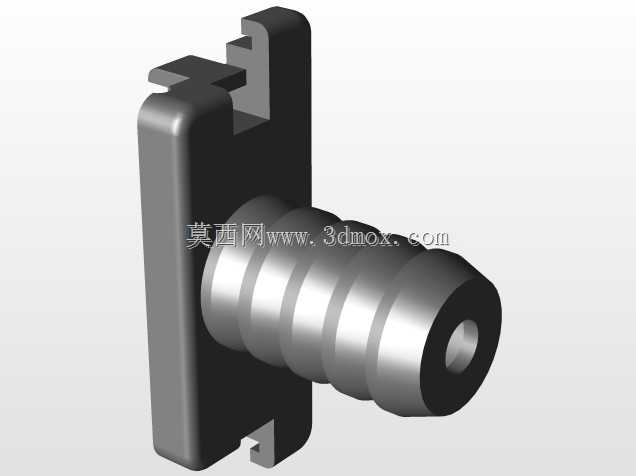

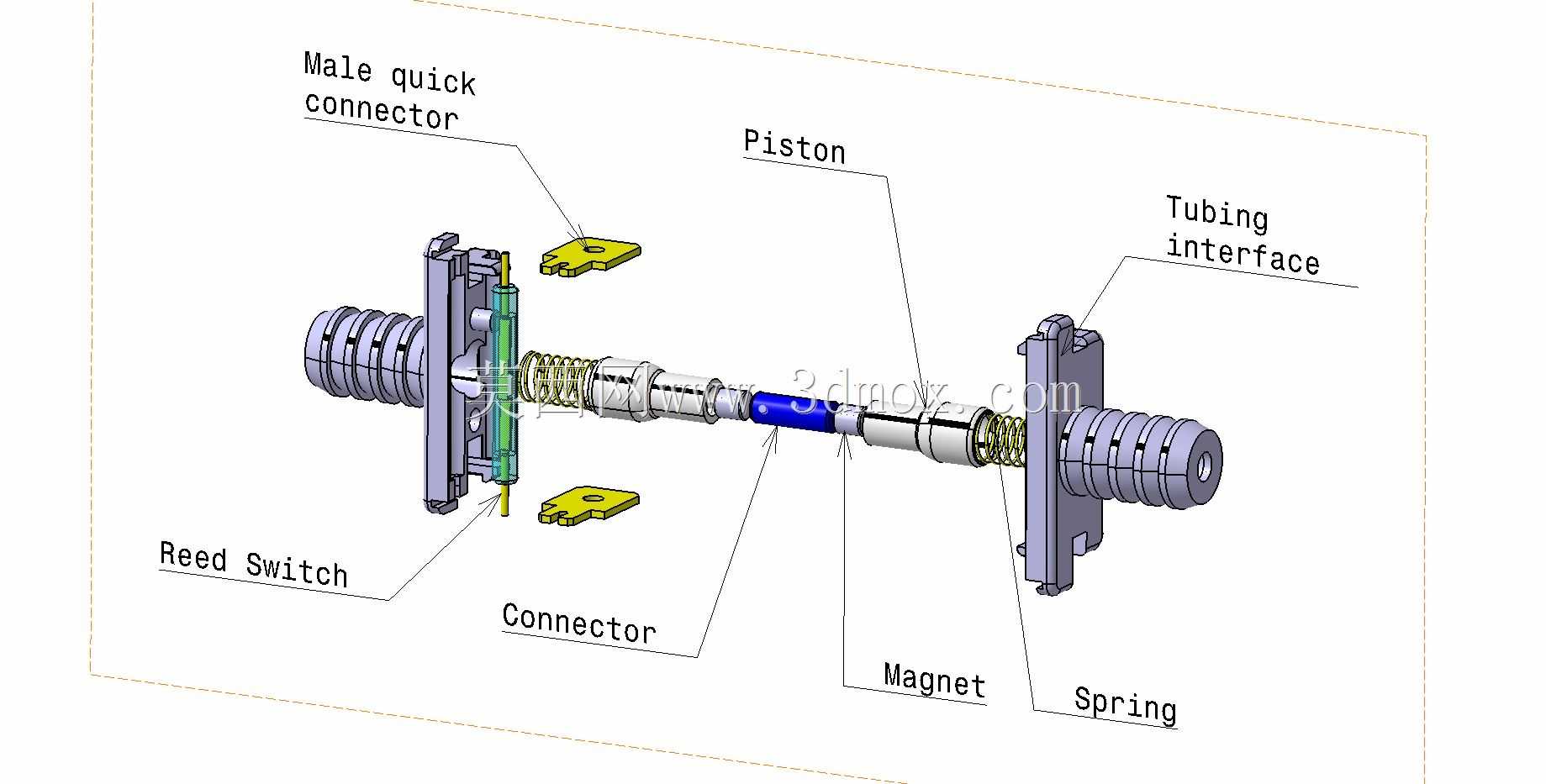

　　这款簧片式压力开关的结构设计，核心围绕小通径气动回路的压力状态检测展开，日常在医疗气动设备、小型工业气路、真空吸附工位、低压流体控制场景中使用频率很高。它不需要复杂的电子变送单元，靠内部活塞随压力差产生位移，触发内置簧片完成通断信号输出，整体结构简单可靠，对小空间内的压力点位监测适配性很强。从整体结构拆分来看，主体外壳采用注塑成型，两端预留外螺纹式管路接口，可直接对接标准小通径气管或流体管路，接口内部做了同轴通孔设计，保证介质流通顺畅，不会在接口位置产生额外压损。外壳内部设置两个独立的活塞腔，分别对应不同压力侧的介质引入，活塞采用注塑成型，外周预留密封件安装槽位，装配后可在腔体内沿轴向顺滑滑动，同时保证两侧压力腔完全隔离，

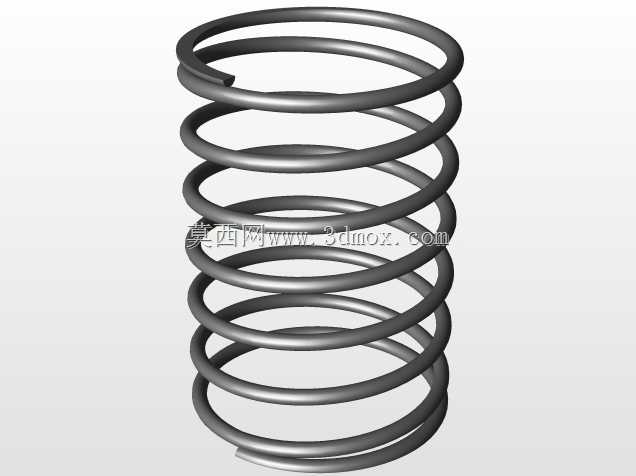

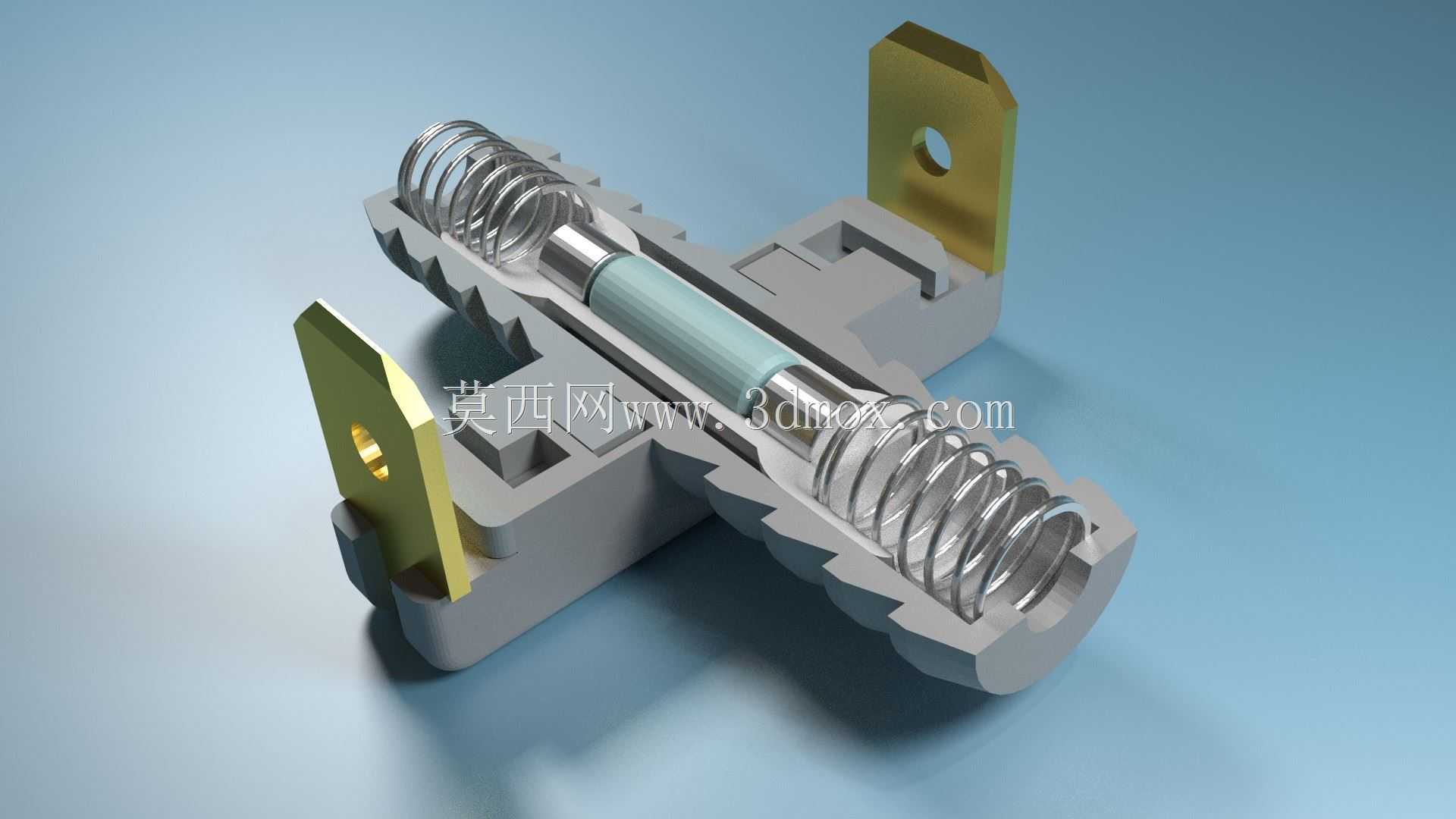

　　不会出现介质串漏。活塞的位移行程经过严格限定，腔体内设置限位台阶，既保证簧片触发所需的位移量，又避免活塞超出行程撞击内部元件。活塞与簧片之间设置磁耦合传动结构，每个活塞对应配置一个Magnet永磁体，磁体随活塞移动到簧片感应区间时，簧片在磁场作用下吸合导通，压力回落至设定阈值后，活塞在弹簧作用下复位，磁场远离簧片，触点随即断开。整套触发机构没有直接的机械硬接触，长期运行不会出现触点机械磨损，动作寿命远高于普通机械触点开关。两个弹簧分别为两侧活塞提供复位力，弹簧的刚度直接决定开关的动作压力阈值，设计时可通过更换不同刚度的弹簧，适配差压检测、真空负压检测、正压超限检测等不同工况需求。做差压检测时，两个管路接口分别接入两个压力测点，

　　活塞在两侧压力差作用下克服弹簧力移动，差值达到设定值时触发信号；做真空开关使用时，单侧接口接入负压回路，另一侧连通大气压，活塞在负压作用下向真空侧移动，达到设定真空度时触发；做正压开关使用时，单侧接入正压管路，压力超过阈值时活塞推动磁体靠近簧片，输出开关信号。两个公快速连接器采用冲压成型工艺，作为电气引出端从壳体两侧伸出，插片式结构可直接对接标准线束端子，不需要额外焊接，装配和后期维护更换都很方便。连接器与壳体之间做了定位卡槽，注塑装配时直接嵌装在壳体内部，保证连接强度，不会在插拔线束时出现端子松动退针的问题。从安装边界来看，整体外形为长方体加两端外螺纹接头的结构，两侧冲压插片沿壳体宽度方向平行伸出，

　　安装时可通过两端螺纹直接串接在管路中，不需要额外设计安装支架，占用的安装空间很小。建模过程中需要重点控制几个配合尺寸：一是活塞与腔体的配合间隙，间隙过大会增大内泄漏，间隙过小则容易出现活塞卡滞，需结合密封件的压缩量做公差匹配；二是磁体与簧片的相对位置，必须保证活塞到达触发位置时，磁场强度刚好达到簧片的吸合门槛，同时复位后磁场足够弱，不会出现触点误吸合；三是弹簧的安装预压量，预压量过大将导致动作压力偏高，预压量过小则会让开关抗振动能力下降，容易在设备运行振动时出现误触发。壳体的注塑结构还做了多处加强筋，既减少注塑件的缩痕变形，又提升整体结构强度，在管路拧紧装配时不会出现壳体开裂。簧片元件整体被密封在壳体内部的独立腔室，与被测介质完全隔离，即便被测介质含有少量水汽或杂质，也不会污染触点，可适应轻度恶劣的气动工况。这种集成化的结构设计，把管路连接、压力感应、触点输出三个功能整合在一个小型壳体内部，相比分体式的压力传感器加继电器方案，整体成本更低，接线更简单，在只需要开关量信号、不需要连续压力采集的气路系统中，实用性非常突出。
