五缸星形往复式活塞发动机结构

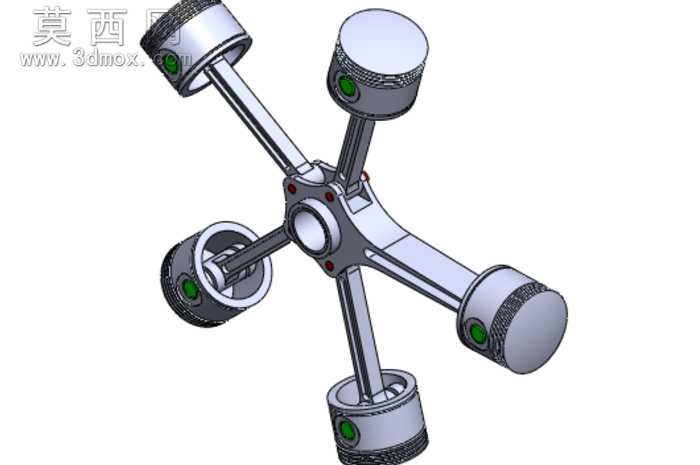

本作品为五缸径向布局的星形往复式活塞发动机三维建模成果，建模过程严格遵循星形发动机的经典机械结构逻辑，以中心曲柄连杆机构为核心，将五个活塞组件沿中心曲轴呈72度等夹角均匀环形排布，完整还原了星形发动机径向紧凑布局的结构特征。建模阶段首先完成中心曲轴的参数化绘制，对曲柄销、主轴颈的配合公差进行了合理预留，随后依次构建连杆、活塞、活塞销等核心传动部件，每个活塞的裙部、环槽结构都按照内燃机通用设计规范进行细节还原，活塞顶部的标识区域也做了对应结构刻画。装配过程严格遵循机械运动约束关系，为每个连杆与曲柄销、活塞销的连接位置添加了符合实际运动逻辑的配合约束，可完整模拟曲轴旋转时五个活塞依次往复运动的工作状态，直观展现星形发动机各气缸交替做功的运行原理。材质渲染阶段针对不同部件的实际工况赋予对应材质：曲轴与连杆采用高强度合金结构钢材质，通过金属粗糙度参数调整体现锻钢部件的哑光金属质感；活塞采用铝合金材质，调整反光参数呈现轻质合金的细腻金属光泽；活塞环等密封部件采用铸铁材质，通过深色哑光质感与活塞主体形成视觉区分；中心端盖的固定螺栓采用不锈钢材质，添加细微的螺纹纹理提升细节真实度。场景布光采用多光源组合方案，主光源从斜上方投射凸显部件的立体轮廓，辅助光源补充暗部细节避免结构死黑，环境光添加微弱的反射效果提升金属部件的质感表现，最终渲染图清晰展现了整个星形发动机的结构层次与部件特征，完整呈现了这类经典航空动力装置的紧凑结构与机械美感，可作为机械原理教学、结构设计参考的数字化三维素材。
