带侧装支脚的多孔圆形安装台板

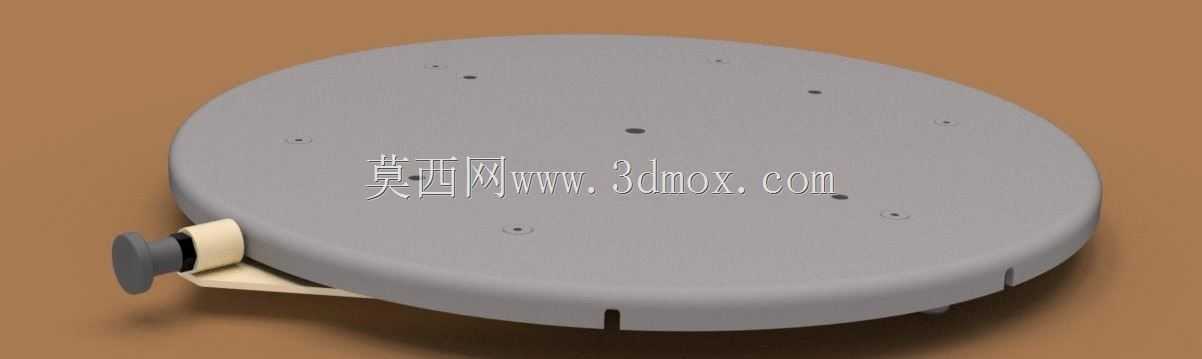

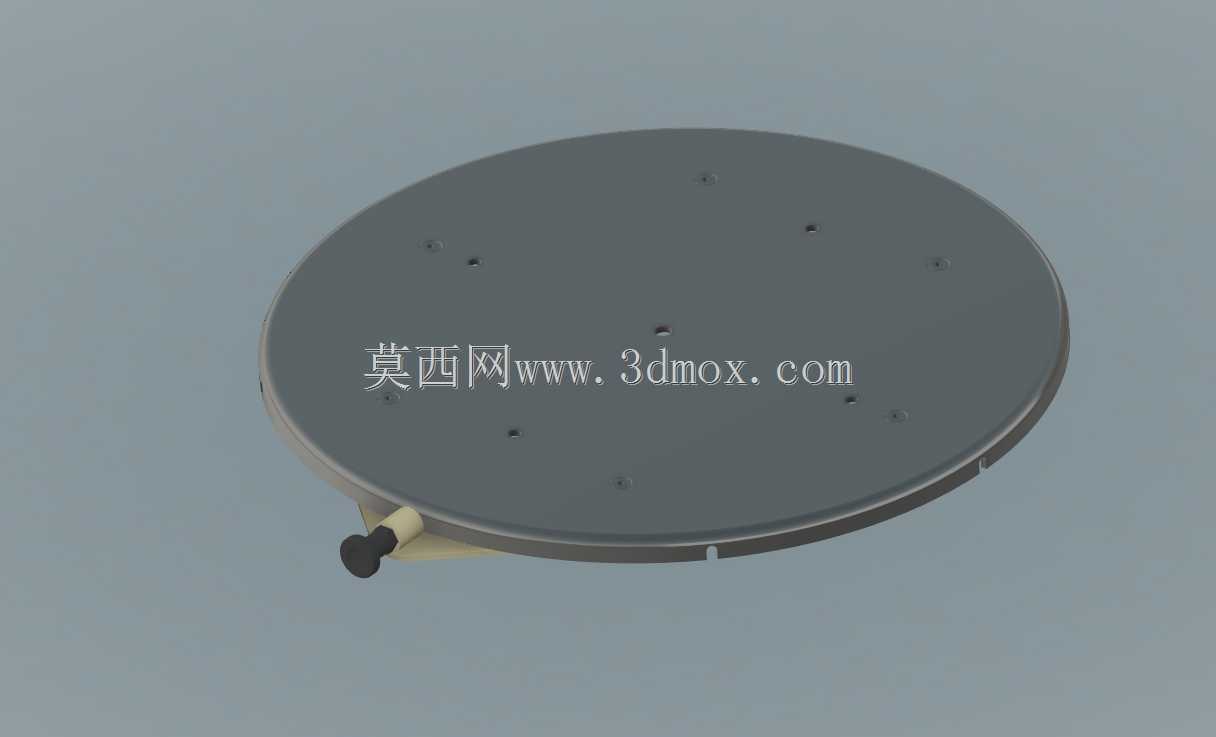

　　这块圆形安装台板的核心价值，在于把原本需要现场配作的支撑与安装关系，提前在结构件上固化下来。板体采用薄圆盘形态，外缘保留连续翻边，既提高平面抗弯能力，也让整体轮廓更规整；板面按实际装配需求布置多个小孔，用于固定上方器件、定位销或小型功能组件。与普通光板不同，它在圆盘侧下方增加了一个带端头的支脚结构，使台板不必完全依赖底面大面积接触，就能形成确定的支撑点和避让空间。

　　从使用场景看，这类结构常见于桌面型检测装置、小型实验工装、仪器承载托盘或需要局部垫高的设备底座。圆形轮廓在旋转对位、周向布置元件以及减少边角干涉方面具有明显优势；板面孔位可直接承接传感器、小型阀岛、电气模块或机械夹爪等部件。侧置支脚则承担调平、限位、防滑或替换原有脚垫的作用，尤其适合原有设备脚老化、高度不合适，或需要在不改变主体结构的情况下调整支撑姿态的场合。

　　设计思路上，板上孔位并非随意均布，而是围绕安装对象的固定点、走线空间和操作余量展开。孔距需要兼顾紧固件扳手空间，避免相邻螺钉互相干扰；孔边到圆盘外缘的距离应保证材料有足够承压面积，防止锁紧后局部变形。支脚与圆盘连接处采用过渡加强，能把集中载荷逐步扩散到板体，降低连接根部的应力峰值。端头部分做成较大接触面积，可减小对支撑面的压强，同时在轻微不平整的台面上提供更稳定的接触。

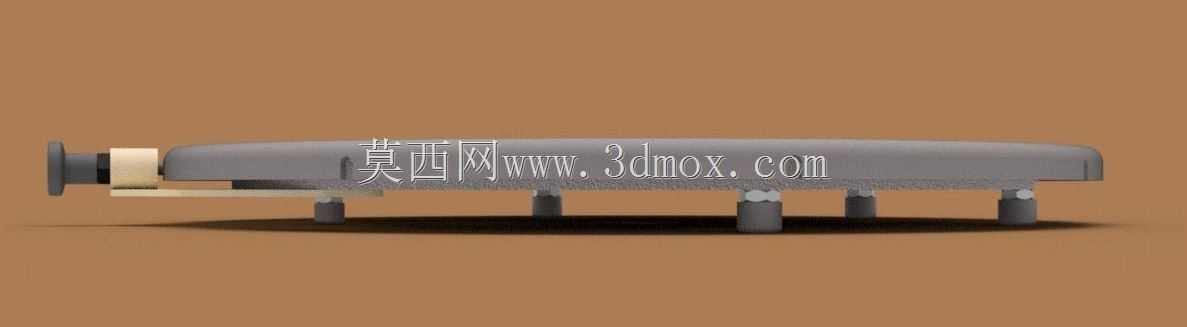

　　安装边界方面，圆盘外径决定了上方元件的最大布置范围，也限制了它能否放入既有设备腔体内；板厚直接影响整体刚性和沉头螺钉的容纳深度。侧支脚向外伸出后，整机外接轮廓不再是单纯圆形，布局时必须把支脚投影计入占地尺寸，尤其在多台设备并排摆放或靠近机架立柱时，要预留侧向间隙。若该支脚用于调平，还需确认其调节行程与盘面水平度要求相匹配；若仅作固定支撑，则应保证支脚端面与圆盘底面的高度差稳定，避免三点或多点支撑时出现虚接触。

　　在三维建模过程中，这类零件适合先建立圆盘主体与翻边，再按装配坐标阵列或单独绘制孔位。支脚部分应单独成特征，便于后续修改伸出长度、端头直径和连接角度。对于结构工程师而言，真正需要校核的不是外观是否圆润，而是孔位是否服务于实际装配、支脚受力是否合理、圆盘在载荷下是否会产生影响精度的翘曲。把这些工程关系落实到模型中，这块台板才能从一个简单的圆形板件，变成可直接用于设备改造和工装搭建的功能性承载件。
