霍夫曼Garant台虎钳高度调节支撑座

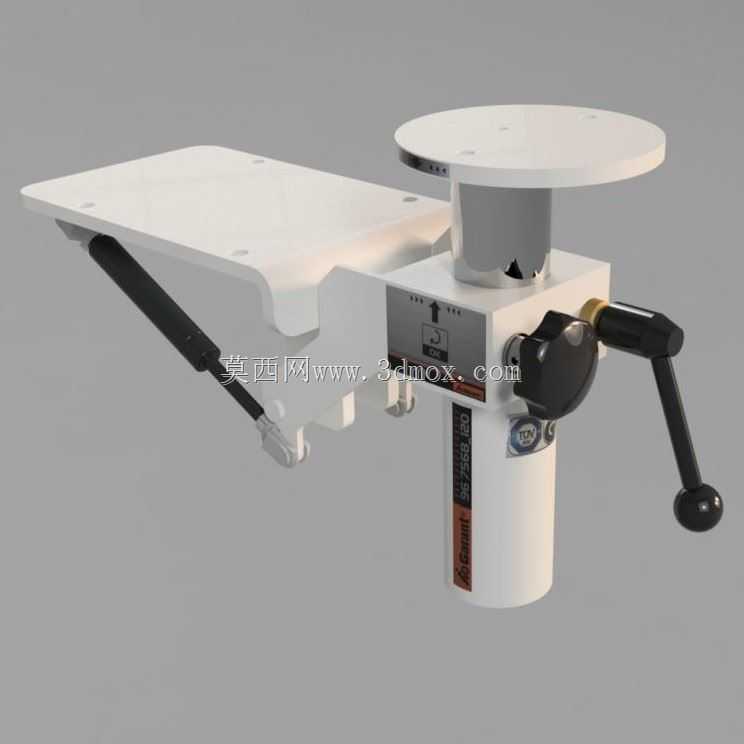

　　该支撑调节座主要面向机加工工位的台虎钳安装场景，用于在划线、钳工修配、轻型铣削或检测工序中快速调整虎钳的作业高度与水平姿态，解决固定工作台高度无法适配不同操作人员身高、不同工件操作视线需求的问题。其结构核心为立柱式升降导向副，上部圆形法兰盘用于对接虎钳底部安装基准，侧置手轮通过内部螺旋或齿轮齿条机构实现立柱的升降锁止，配合气弹簧辅助支撑构件抵消虎钳与工件的部分自重，让高度调节过程更平顺，避免重载下突然下坠。

　　从实际安装边界看，上部安装板预留了对应Garant 120规格台虎钳的安装孔位，安装面平面度经过约束，可保证虎钳固定后导轨面与工作台基准的平行度偏差控制在钳工装配允许范围内；底部圆柱基座可直接固定在标准钳工工作台或专用T型槽平台上，侧向手轮的操作空间需在基座外侧预留足够扳手回转半径，避免与工作台边缘、周边工具柜或相邻工位产生干涉。整体外形在高度方向具备明确的伸缩行程，缩回状态可满足常规坐姿锉削、去毛刺作业，伸出状态则适配站姿划线、大件预装时的视线高度，减少操作人员长期弯腰或抬臂带来的疲劳。

　　设计思路上，该调节座没有采用复杂的电动或液压驱动，而是以纯机械结构实现可靠锁止：手轮驱动的锁紧机构可在任意高度位置形成刚性支撑，气弹簧仅承担平衡与助力功能，不参与最终承载锁紧，因此在承受台虎钳夹紧反力、工件敲击振动时仍能保持位置稳定。侧面的铰接安装板与气弹簧连接座采用分体式装配，既便于加工时保证各铰接孔的同轴度，也为后期维护更换密封件、销轴提供了拆装空间。立柱与基座之间设置了导向耐磨衬套，长期使用出现间隙后可通过调整或更换衬套恢复导向精度，延长整套工装的使用寿命。

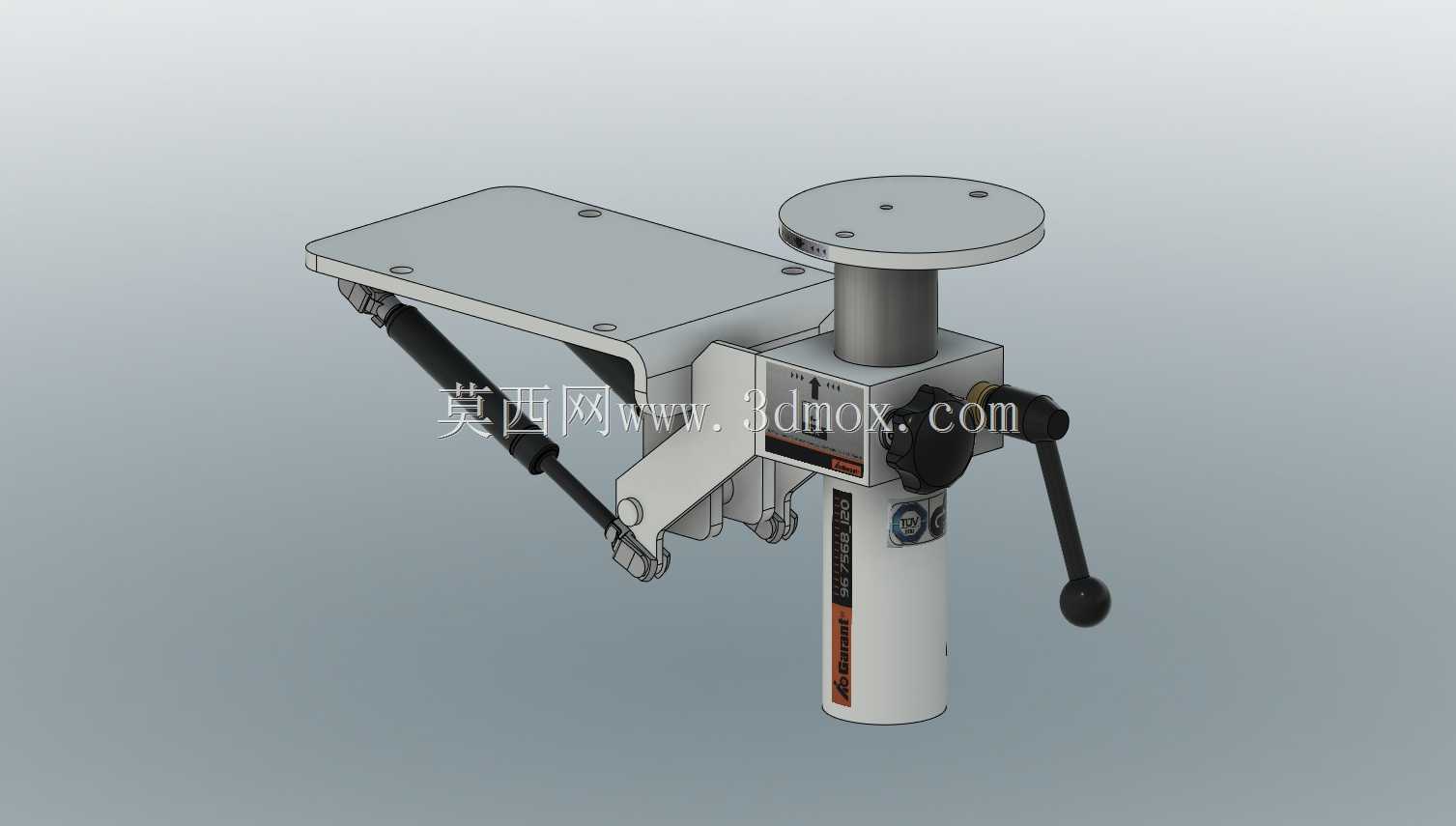

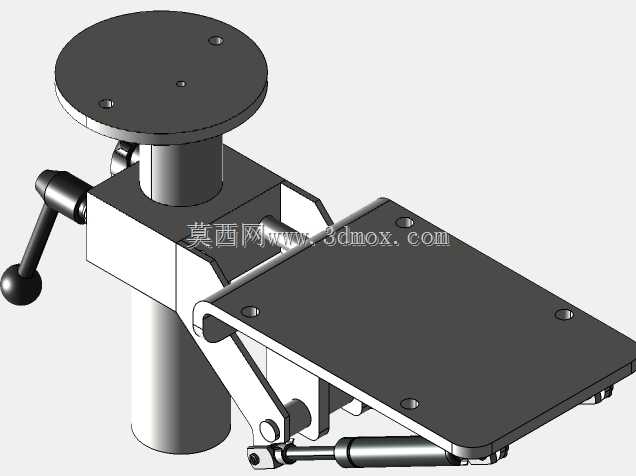

　　在三维建模层面，该模型完整还原了法兰安装孔、手轮球体、气弹簧两端铰接接头、基座定位面等关键结构特征，各运动副的装配关系清晰，可直接用于工装布局干涉检查、操作人员人机工程仿真，也可作为夹具设计人员参考同类高度调节机构的结构样本。建模时对升降行程、手轮操作角度、安装孔距等关键尺寸进行了参数化约束，方便在衍生设计中快速适配不同规格的台虎钳或工装平台。对于车间布局规划人员，可将该模型直接导入工位规划装配体，验证钳工台、物料架与虎钳调节座之间的空间距离，确保操作人员在全行程调节范围内都能顺畅操作手轮、装夹工件，不会与周边设备发生碰撞。

　　该类调节座在模具修配车间、职业院校钳工实训工位、小批量精密零件加工单元中适用性较强，尤其适合工件品种更换频繁、操作人员轮班的场景，通过快速高度调整统一不同人员的操作姿态，间接提升手工修配与装夹找正的效率。其外露运动部件均做了必要的安全间隙设计，手轮末端采用球体结构避免操作时勾挂衣物，立柱升降行程内设置了机械限位，防止调节超程导致内部导向副脱出，这些细节都在模型结构中得到了体现，可为同类手动可调工装的设计提供直接参考。
