十三毫米口径卡贝尔气动切割执行器

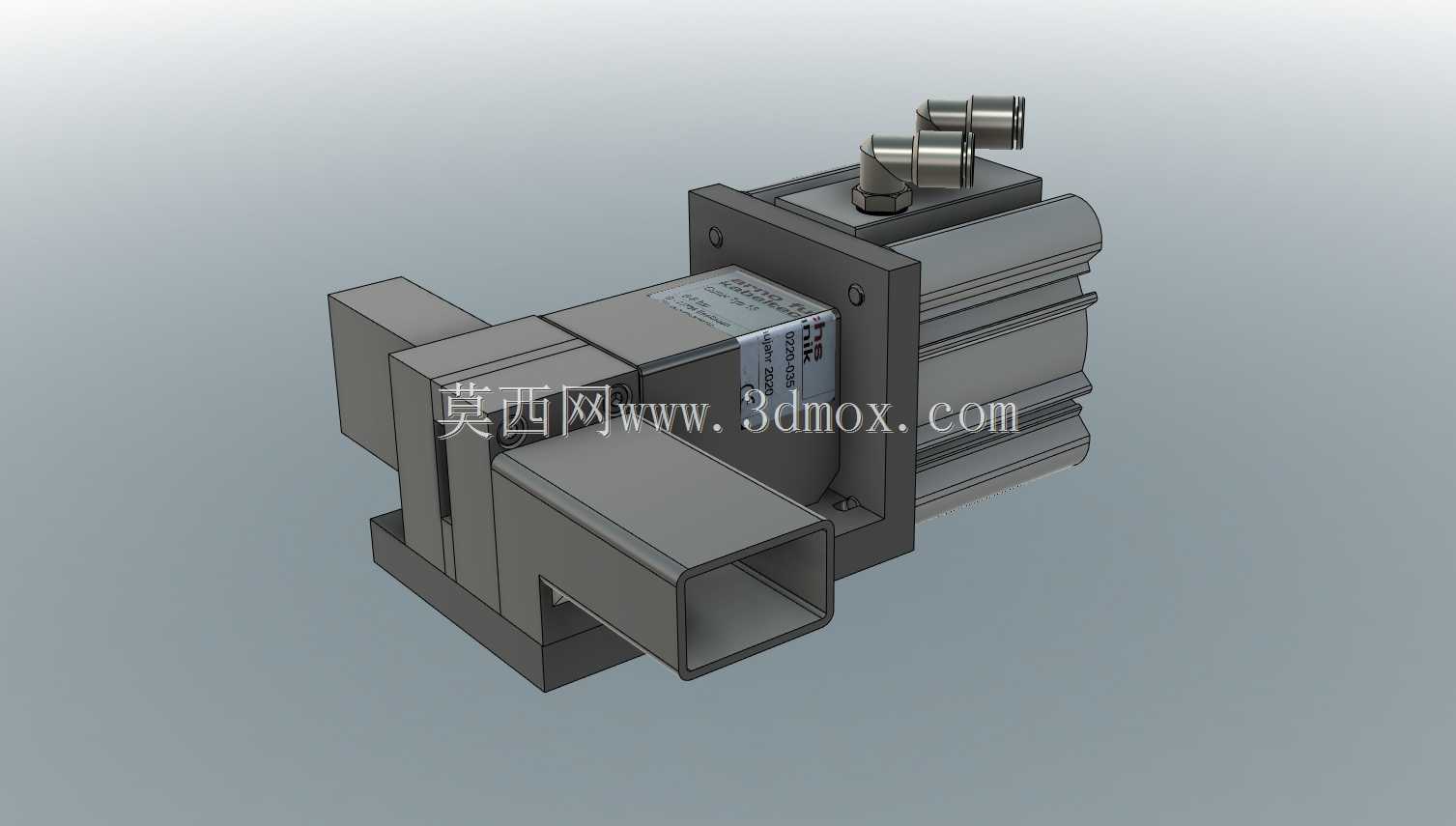

　　这款裁切执行单元的核心定位，是嵌入连续供料的自动化产线，完成最大外廓十三毫米规格型材、软管或薄壁件的定长切断动作。从结构布局看，它采用气动驱动作为动力源，缸体部分集成在执行器后侧，整体呈横向紧凑排布，前端为裁切工位与进料通道，顶部预留两组气动接口，用于接入压缩空气回路实现动作换向与出力输出。

　　在实际产线场景中，这类执行器常安装在垂直或水平送料轨道的末端，上游对接挤出机、送料辊组或理料排序机构，下游承接集料槽或下一工序工位。当上游物料穿过前端的方形导向通道抵达设定位置后，气路驱动内部切刀完成快速冲切，单次动作即可在毫秒级完成断面裁切，适配塑料、薄壁金属、复合软管等多种中小尺寸工件的连续加工需求，在包装耗材生产、线束护套加工、小型型材挤出产线中应用广泛。

　　功能设计上，该执行器将导向、裁切、动力三个功能模块高度集成。前端的方形通腔既是物料进给的导向通道，也承担切刀运动的径向限位作用，避免长杆类物料进给时出现偏摆，保证裁切断面的垂直度。缸体与裁切工位之间通过刚性安装座连接，安装座上预留的多个紧固孔位可直接将单元固定在设备基板或型材支架上，无需额外设计复杂转接工装。顶部的两个快插式气动接口适配常规工业气管规格，现场接入气路即可完成装机，降低产线集成的布线与配管难度。

　　从安装边界考量，该执行器的整体外廓呈长方体组合形态，后侧缸体为圆柱与棱柱结合结构，前端裁切工位向进料方向延伸出方形通道，安装时需在进料侧预留足够的物料穿行空间，在切刀动作方向预留少量维护余量，同时在顶部气路接口上方预留气管弯折与插拔的操作空间。其安装基面为底部的平整安装面，可通过螺栓直接锁附在工装板上，也可通过侧面孔位实现侧向吊装，适配不同产线的布局走向。

　　结构设计思路围绕工业现场的可靠性与易维护性展开。缸体部分采用标准化气动元件的成熟结构，保证出力稳定与动作寿命；裁切工位的壳体采用分体式装配，通过多颗螺栓连接，当切刀出现磨损需要更换时，可快速拆解前端壳体完成刀具维护，无需将整个执行器从产线上拆除。各运动副之间预留合理的配合间隙，既保证切刀运动的顺畅性，也能在裁切过程中提供足够的刚性支撑，避免冲切时出现刀体颤振导致断面毛刺超标。

　　在选型适配层面，该执行器的十三毫米最大裁切能力对应了绝大多数中小规格柔性与半刚性工件的加工需求，对于壁厚均匀的塑料管材、橡胶软管、薄壁铝型材等工件，均可通过调整供气压力来匹配不同的裁切出力，在保证断面平整的同时控制冲击载荷，延长整体使用寿命。其集成化的结构也减少了产线设计时的零件数量，无需单独设计刀架、导向座与驱动连接件，大幅缩短专用裁切工位的开发周期。

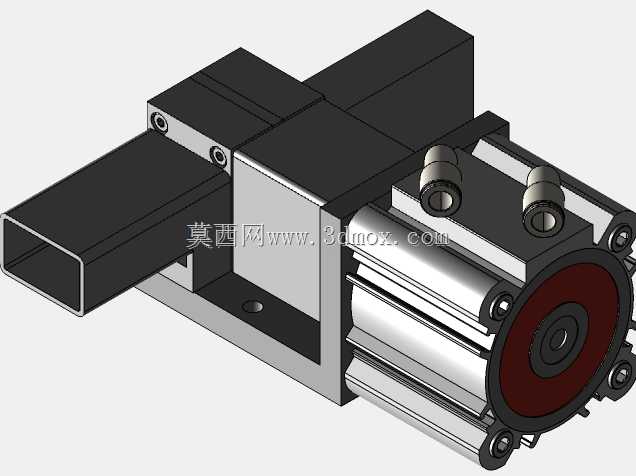

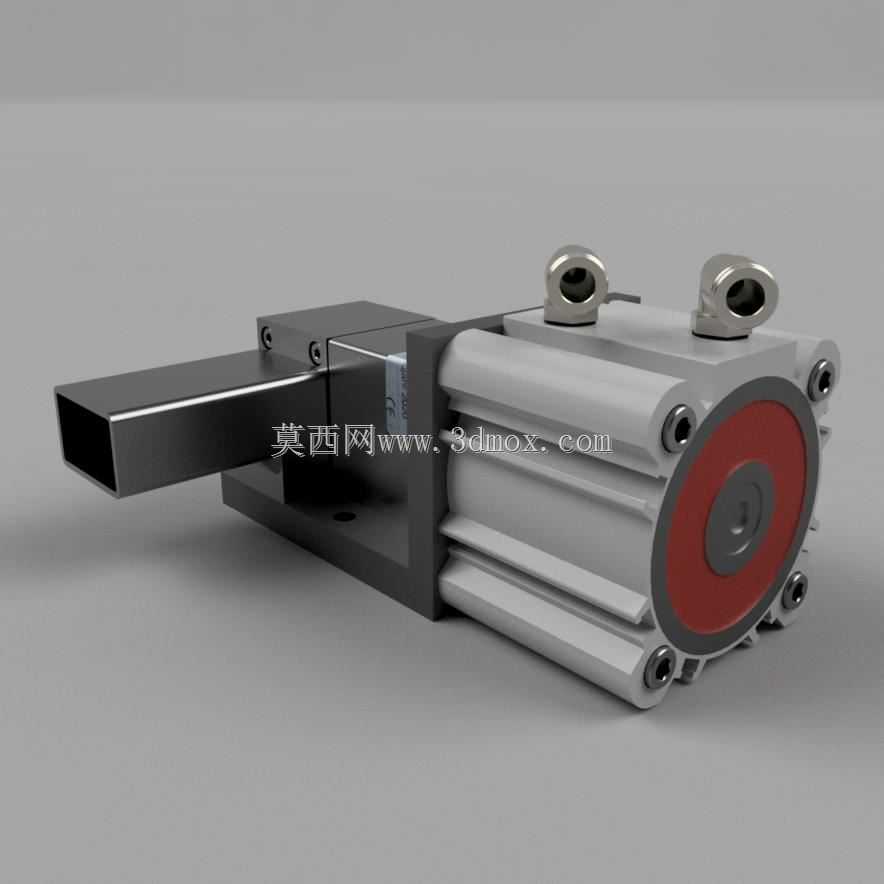

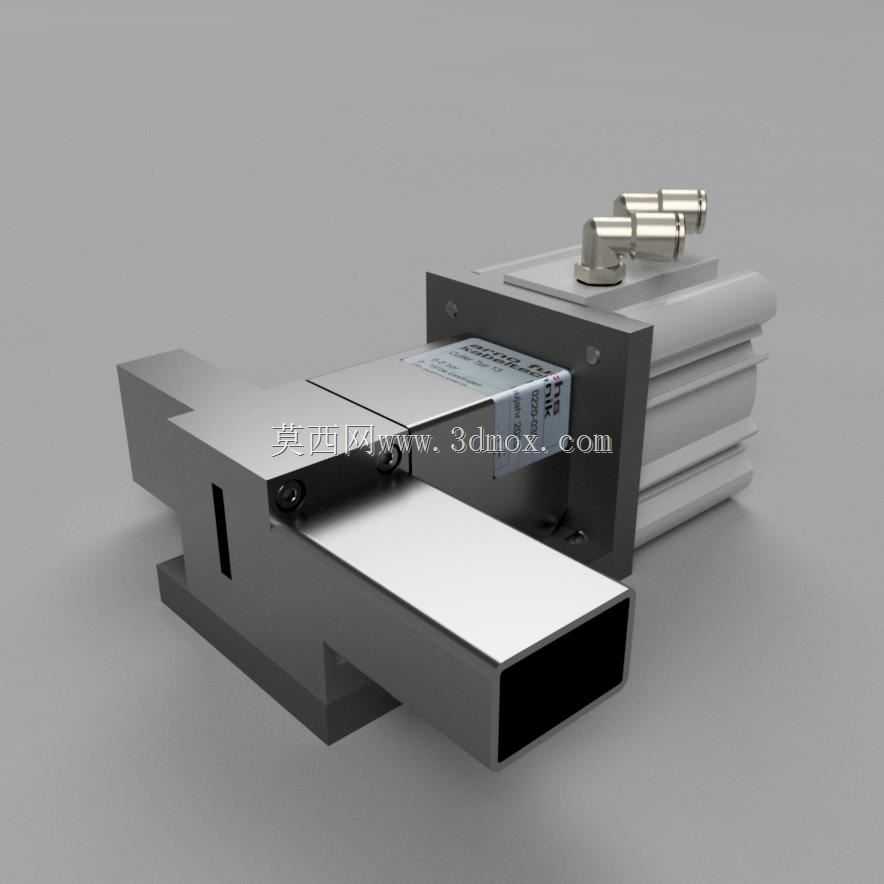

　　从三维建模的角度看，该模型完整还原了执行器的各部分装配关系，包括缸体的散热筋结构、顶部气路接头的形态、前端导向通道的内廓尺寸以及安装座的孔位分布，可直接用于产线布局的干涉校验、工装夹具的配套设计以及气路走线的模拟规划。模型中各零部件的分模与装配逻辑清晰，能够直观展示内部切刀的运动行程与外部物料的进给路径，为设备调试与维护方案制定提供直观的结构参考。
