费斯托四通三位手动换向阀结构造型

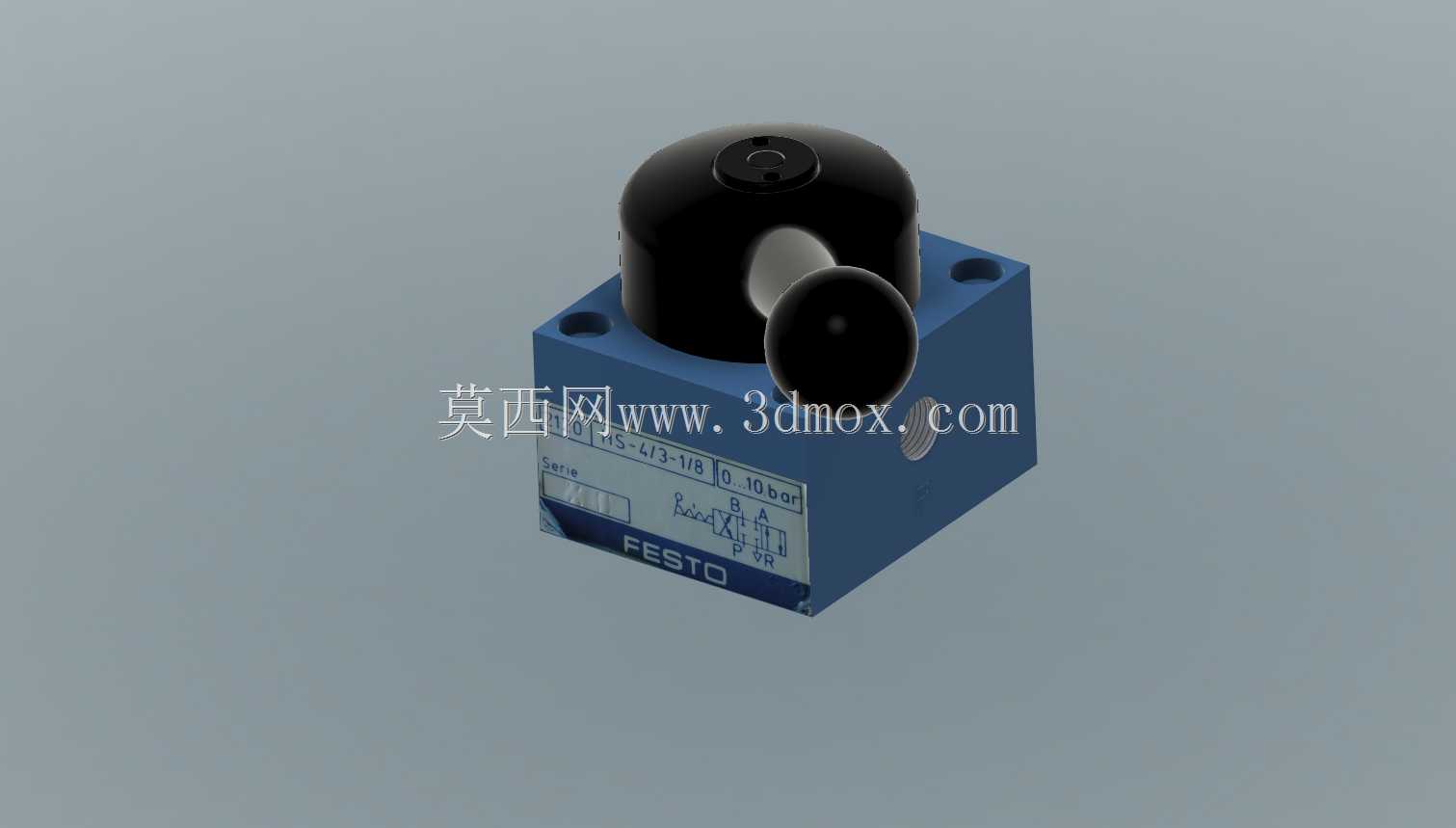

　　该模型呈现的是一款费斯托小型四通三位手动换向阀，阀体采用方块式安装结构，顶部设置带球形握柄的旋转操作件，整体造型紧凑，适合在气动控制回路中作为人工切换执行元件使用。从现场布置角度看，这类阀常见于单机设备的手动操作站、夹具控制盘、检测工装以及维修调试工位，用于直接控制气缸的伸缩、真空回路的通断或气路方向的选择。与电磁换向阀相比，手动结构不依赖电信号即可完成切换，在断电调试、安全联锁旁通、临时点动以及人工干预频繁的工序中更具实用性。

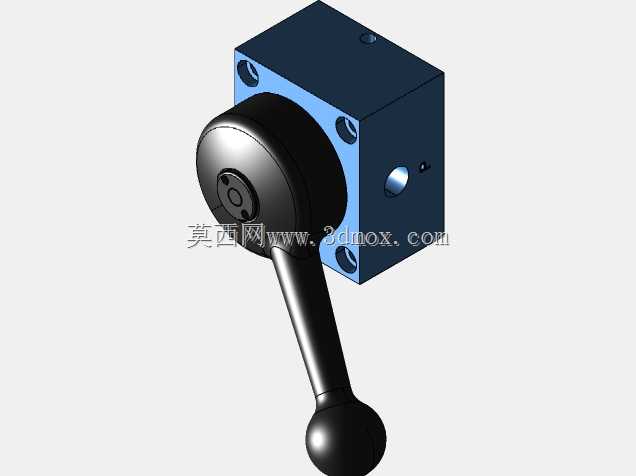

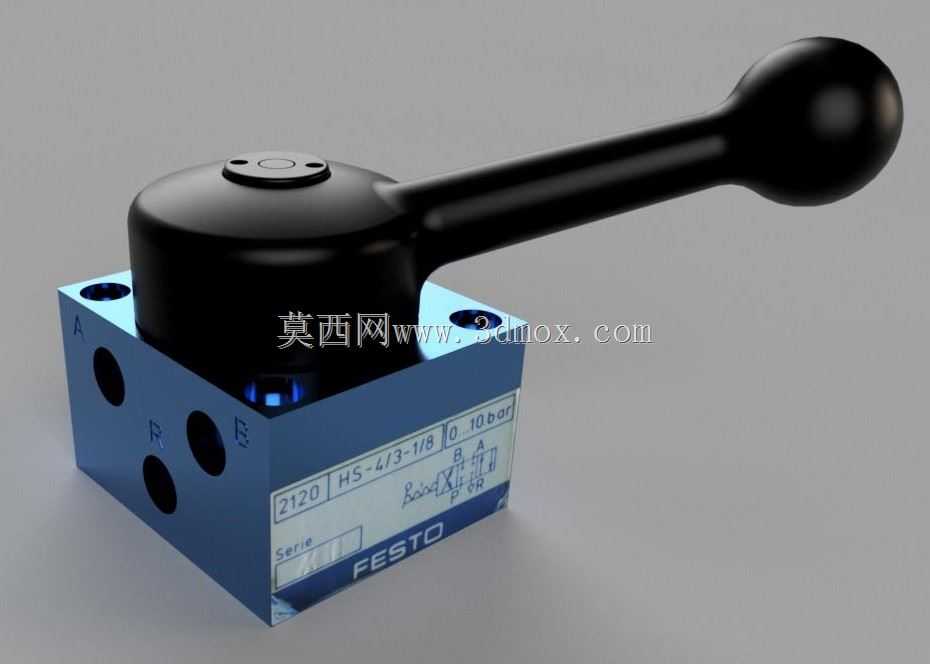

　　阀体部分为近似方形的阀座，四个角部预留安装孔，可直接通过螺栓固定在面板、安装板或阀岛支架上。这种布局的优势在于安装边界清晰，孔位对称，建模时能够以阀体底面作为主基准，先确定安装孔中心距，再向上构建内部气道与阀杆轴线。顶面的黑色圆形组件为操作机构外壳，内部容纳阀芯定位与复位相关结构；侧面伸出的手柄用于人工旋转或扳动，手柄末端的球形端头符合握持习惯，可减少操作时的局部应力。模型对铭牌区域、品牌标识、阀体侧面的接口位置以及顶部螺钉细节均有体现，能够用于装配干涉检查、操作空间校核和外观方案评审。

　　在功能特性上，四通三位结构意味着阀体内至少存在压力口、两个工作口和排气口，可实现双作用气缸的伸出、缩回及中位保持。中位机能的具体形式决定了气缸在停止位置是自由浮动、锁止还是排气，这对夹具保压、安全停机和设备维护都有直接影响。手动操作件需要提供明确的档位感，因此在结构设计中通常会配合定位钢珠、弹簧或限位槽，使操作者能够凭手感判断阀位。三维建模时，手柄旋转范围、顶部壳体与阀体之间的间隙、手柄与相邻管路或护罩的距离都需要重点检查，避免实际装机后出现握持空间不足或与接头碰撞的问题。

　　从设计思路看，这类阀并非追求大流量，而是强调小体积、高可靠性和面板集成能力。方形阀体有利于成排布置，多个同规格阀可以并列安装在同一操作面板上，通过不同手柄颜色或标牌区分功能。阀体上的接口通常采用内螺纹形式，适合连接小型快插接头或短气管路；在紧凑设备中，还可以通过底面或侧面走管，减少外部管线弯折。模型中可见的标签区域不仅用于标识型号和接口，也为工程图中的BOM信息、铭牌贴图和维护说明提供了位置参考。

　　进行设备选型时，需要结合执行元件的缸径、行程和动作频率确认通径是否满足流量要求，同时核对工作压力范围。手动阀的操作力不宜过大，否则长时间使用会增加操作者疲劳；若手柄位置靠近设备运动部件，还应在外部设置防护圈或凹入式面板，防止误碰。三维布局阶段，应将阀模型放入完整装配中，连同接头、气管、按钮盒和支架一起检查：阀体底面与安装面之间是否需要密封圈或减震垫，手柄在极限位置是否与门板、线槽或其他阀件干涉，维护时是否有空间拆卸顶部螺钉和更换密封件。

　　该模型的价值不只在于外观展示，更在于它保留了手动换向阀的典型安装关系和操作形态。结构工程师可以据此提取安装孔位、接口高度和手柄包络范围，工艺人员可以评估面板开孔与装配顺序，气动设计人员则可以将其纳入气路原理图对应的三维布置中。对于教学或培训场景，这种带手柄、阀体和标识的完整模型也有助于理解手动阀如何通过机械操作改变气流方向，以及三位阀在中位时对执行机构状态的控制逻辑。
