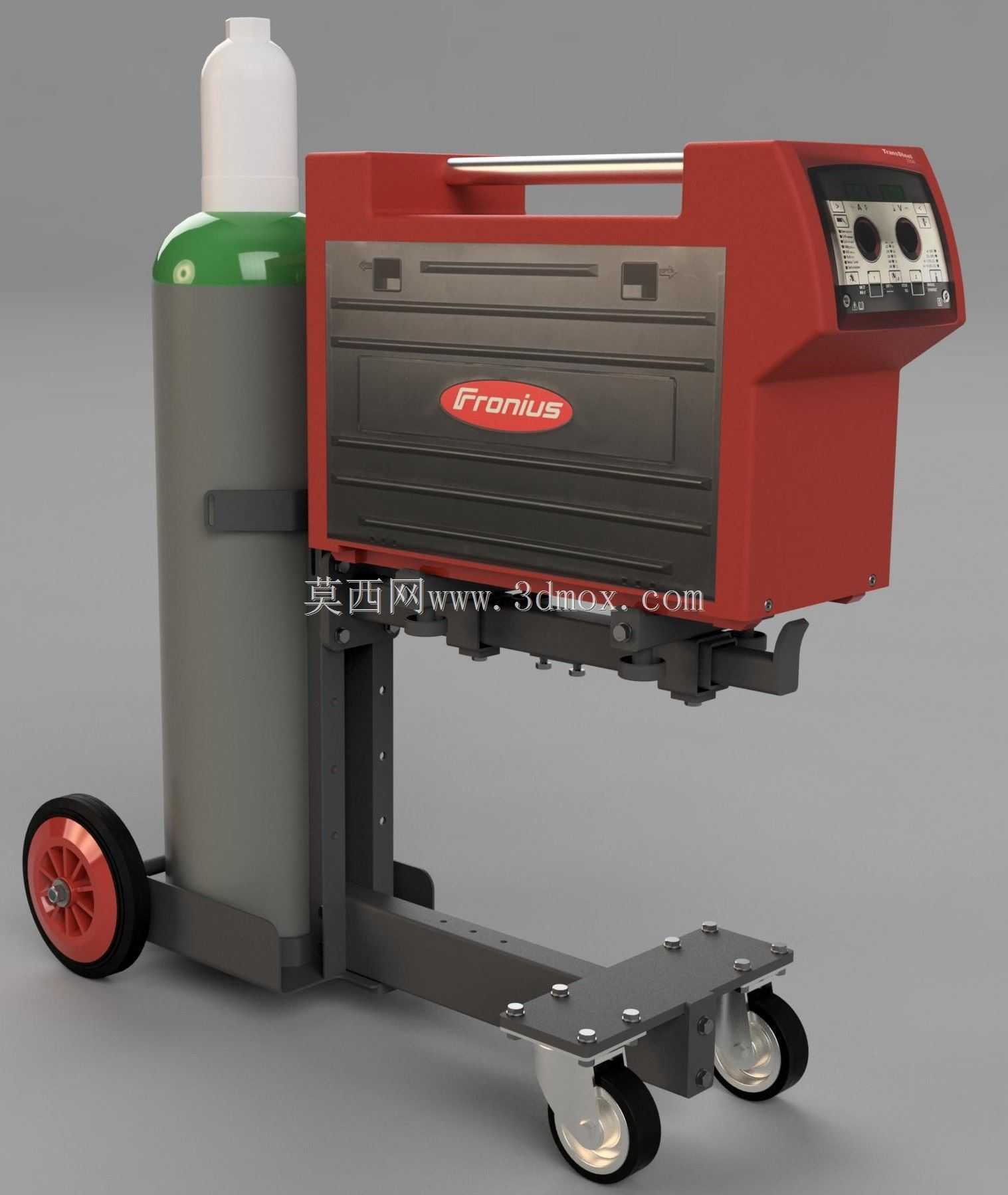

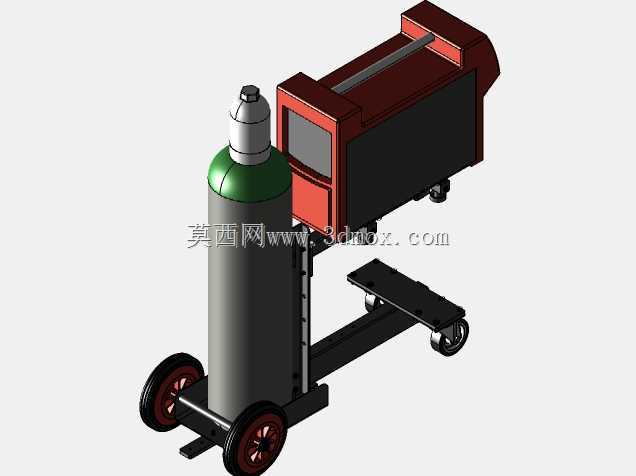

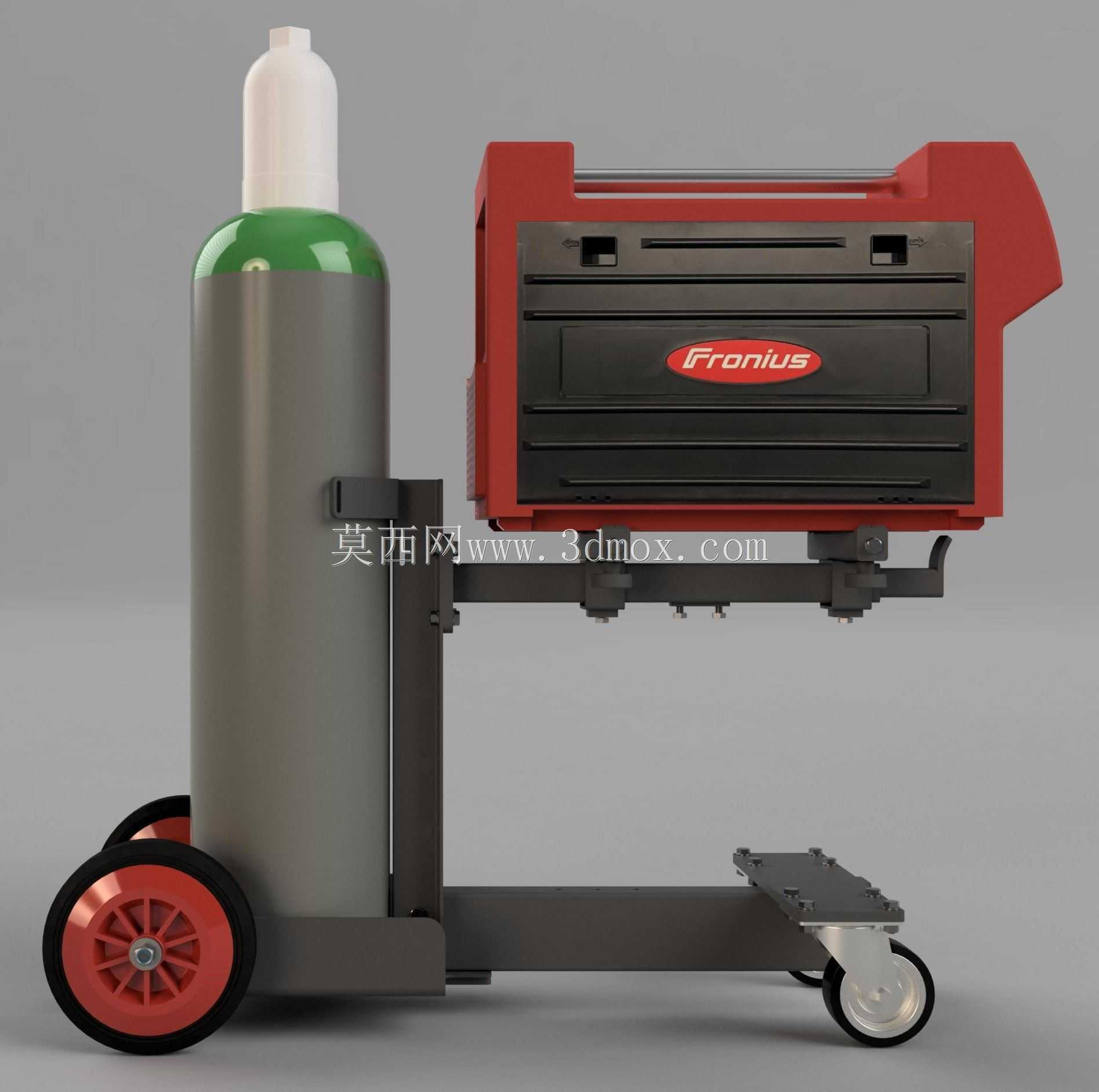

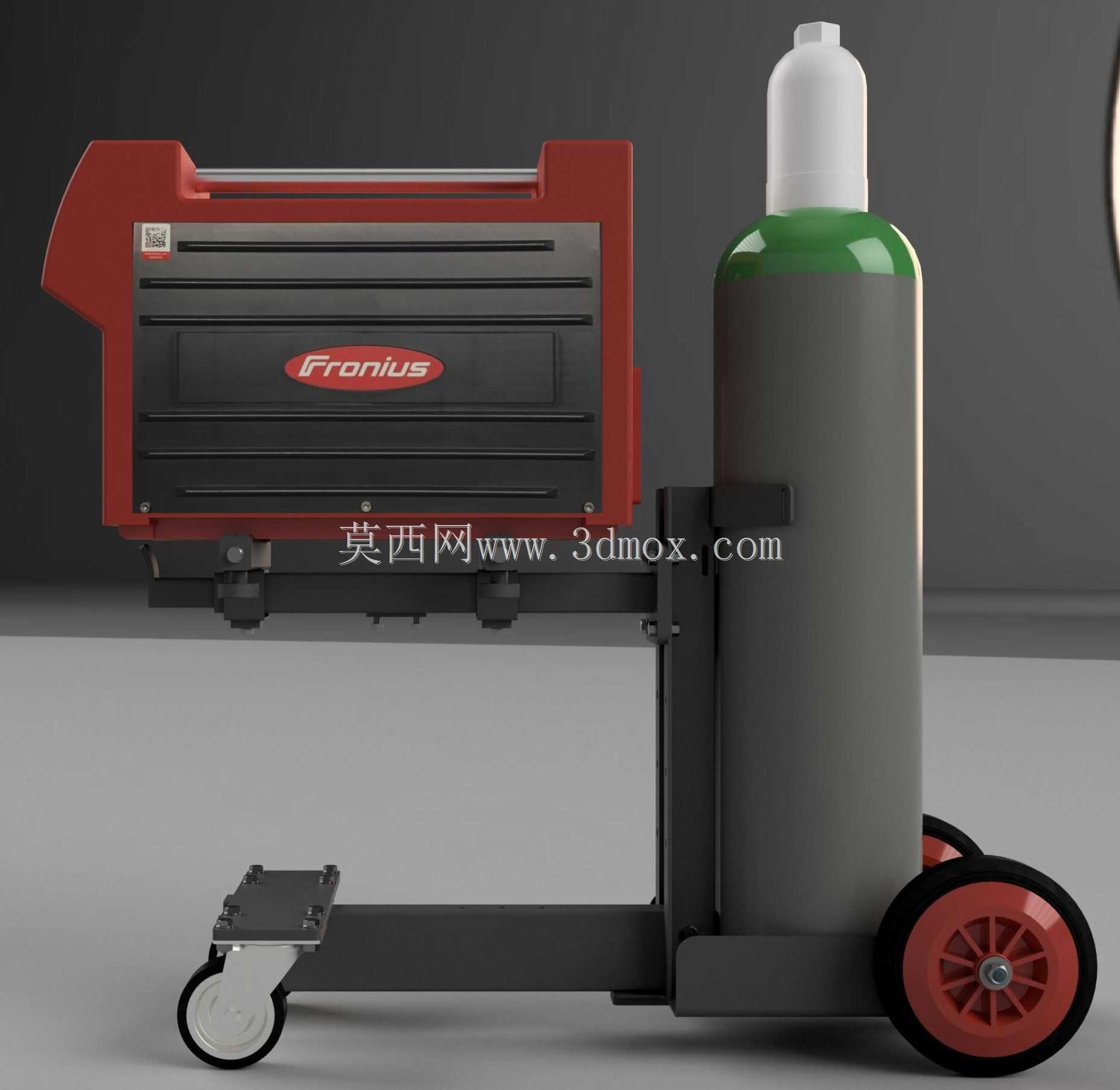

Fronius TransSteel2200配套移动焊接小车结构设计

　　这款移动焊接小车主要面向小型机加工车间、户外维修作业、钢结构零散焊接工位等场景设计，核心解决传统焊机摆放固定、气瓶搬运不便、焊接线缆拖拽杂乱的实际作业痛点。整套结构采用低重心布局设计，气瓶放置位设置在车体靠近大轮的一侧，利用满瓶气瓶的自重平衡另一侧焊机主机的重量，避免推行过程中出现侧翻风险，车体底部的承载框架采用折弯钢板拼焊结构，无需额外增加加强筋即可满足承载要求，同时控制整体自重，单人即可轻松推行转向。车体的轮组配置采用差异化设计，后侧配置两个大直径橡胶轮，轮缘带有防滑凸起结构，可轻松越过车间地面的焊缝凸起、电缆沟槽、小型杂物等障碍，前侧配置两个带刹车的万向脚轮，在作业点位停驻时可踩下刹车锁定车体，

　　避免焊接过程中车体移位导致的线缆拉扯、焊枪位置偏移问题。焊机主机安装位设置了可调节的固定卡扣，可适配同系列不同尺寸的Fronius焊机主机，安装板预留了通用安装孔位，无需二次打孔即可完成主机固定，安装位下方预留了线缆收纳空间，可将焊枪线缆、接地线缆、电源线规整收纳在框架内侧，避免推行过程中线缆拖地磨损。气瓶固定位配置了两道可调节绑带，可适配不同直径的标准焊接气瓶，绑带采用快拆结构，更换气瓶时无需借助工具即可快速完成松紧调节，气瓶顶部位置预留了减压器安装避让空间，不会与减压器、流量计部件产生干涉。车体前端设置了可折叠的小置物平台，可临时放置焊枪、焊条、防护面罩、打磨工具等小件作业用品，平台翻折后可贴紧车体框架，

　　减少非作业状态下的空间占用。整套结构的安装边界充分考虑了车间通道的通行需求，车体整体宽度控制在标准车间人行通道宽度范围内，可轻松穿过设备之间的预留间隙，高度设置适配成年人正常推行的扶手高度，长时间推行不会产生腰部疲劳。结构设计过程中充分考虑了焊接作业的使用环境，所有金属部件均做了防锈处理，框架棱角位置全部做了倒圆角处理，避免搬运、推行过程中划伤作业人员，轮组的安装轴采用可拆卸设计，后期轮组磨损后可快速更换，无需整体切割更换框架结构。
