回形针式弹性夹持金属件结构设计

　　日常办公场景里，这类连续折弯成型的细长金属线材件最常见的用途是归集零散纸张，通过线材自身的弹性变形产生持续夹持力，让多页纸张在翻阅、搬运过程中保持整齐，不会轻易散落。它的结构没有额外的铰接销轴、弹簧或锁紧机构，完全依靠单根金属线材的连续空间折弯形成闭合的弹性回路，这也是这类零件最核心的设计特点。

　　从实际使用的受力逻辑来看，线材两端的圆弧过渡段是主要的受力变形区，当外力掰开外侧的两个平行直边时，圆弧段发生弹性弯曲，内侧的两段平行直边随之张开，即可将待夹持的纸张送入线材围成的间隙内；撤去外力后，线材的弹性回复趋势会让内侧直边持续压合在纸张表面，依靠接触面的静摩擦力阻止纸张滑脱。整个过程中没有任何相对运动的独立零件，不存在铰接点磨损、弹簧失效脱落的问题，长期反复使用后只要线材的变形仍处于弹性区间内，夹持力就不会出现明显衰减。

　　设计这类线材折弯件时，首先要确定的是线材的直径与材质。直径过小，整体刚性不足，夹持时容易出现过大的塑性变形，松开后无法回复到原有形状；直径过大，则掰开时需要的操作力过高，日常使用手感生硬，且强行掰开时圆弧折弯处的应力容易超过材料的屈服极限，直接发生断裂。通常选用低碳钢线材作为基材，表面做镀锌或镀镍处理，兼顾足够的弹性韧性与防锈能力，折弯处的内圆角半径不能小于线材直径的1.5倍，避免折弯时外侧材料拉伸过度产生裂纹，同时降低应力集中系数，提升反复弯折的疲劳寿命。

　　外形尺寸的设定需要匹配常规办公用纸的规格，整体长度方向要保证能够覆盖纸张侧边的足够宽度，通常夹持边的有效接触长度不低于30毫米，这样压合在纸张上时压强分布更均匀，不会在纸张表面留下明显的压痕，也能避免单页纸张从边角处滑出。宽度方向的尺寸则要控制在方便手持操作的范围内，外侧两个直边的间距既要保证手指能够捏住施力，又不能过于宽大导致占用过多的收纳空间。线材围成的内部间隙在自由状态下略小于常用纸张的厚度范围，这样当夹持不同页数的纸张时，都能通过不同程度的弹性变形提供适配的夹持力，既不会因为间隙过大夹不住薄纸，也不会因为间隙过小无法容纳较厚的纸叠。

　　安装边界方面，这类零件本身不需要固定安装在任何设备上，属于独立使用的手工操作五金件，收纳时可以多个串联堆叠，占用空间极小。在自动化办公设备的配套结构中，类似的线材折弯弹性结构也常被用作简易的定位弹片、临时紧固件，用来在设备外壳内部卡接线束、固定轻薄的盖板，此时需要根据安装空间的限制调整折弯段的长度与圆弧半径，确保弹片的压缩行程在设备的装配间隙范围内，同时弹片的最大应力点在装配和拆卸过程中始终低于材料的许用应力。

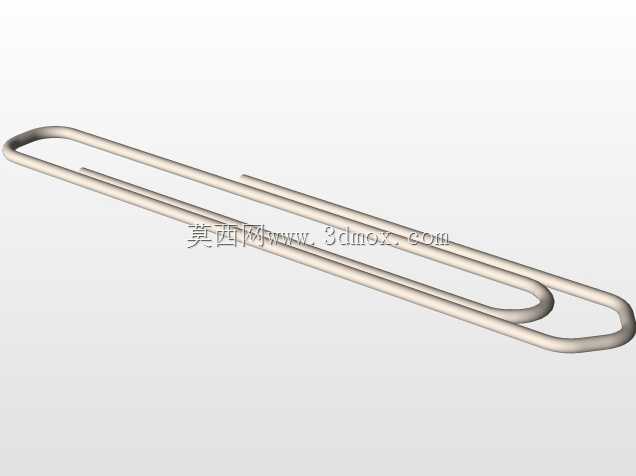

　　从建模的角度来看，构建这类零件的三维模型不需要复杂的实体特征，核心是绘制连续的空间扫掠路径，路径的折弯处必须保持平滑相切，不能出现硬角拐点，否则扫掠出来的实体在折弯位置会出现几何突变，与实际的冷折弯加工工艺不符。扫掠截面为标准圆形，直径全程保持一致，建模时可以先在草图中绘制平面的连续折弯轮廓，再根据实际的空间翘曲需求微调局部线段的空间位置，还原真实回形针的双层错位结构——两层平行直边并不完全处于同一平面，而是存在微小的高度差，这个高度差能够让线材在夹持纸张时更好地贴合纸面，避免两层线材互相干涉，同时保证夹持力均匀分布在上下两个接触面上。

　　这类结构的设计难点不在于复杂的特征构建，而在于通过尺寸匹配让零件的弹性力、操作手感、夹持可靠性达到平衡。很多新手设计时容易忽略折弯圆角的工艺限制，做出半径过小的尖角折弯，实际生产中要么直接断裂，要么在折弯处产生明显的加工缺陷；还有的设计没有预留合理的弹性间隙，导致零件装配后出现永久变形。在实际选型应用中，如果是用于工业设备内部的弹性卡接，还需要根据使用环境的温度、腐蚀条件调整材质，比如在潮湿环境下选用不锈钢线材，在需要更高弹性的场景下改用碳素弹簧钢丝，同时对应调整折弯半径和线径，确保零件的使用寿命满足设备的整体维护周期。
