洁净室磁吸门扣组件三维结构设计

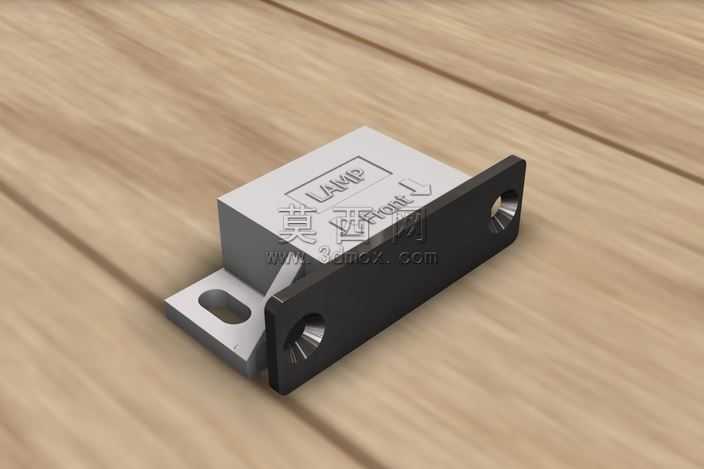

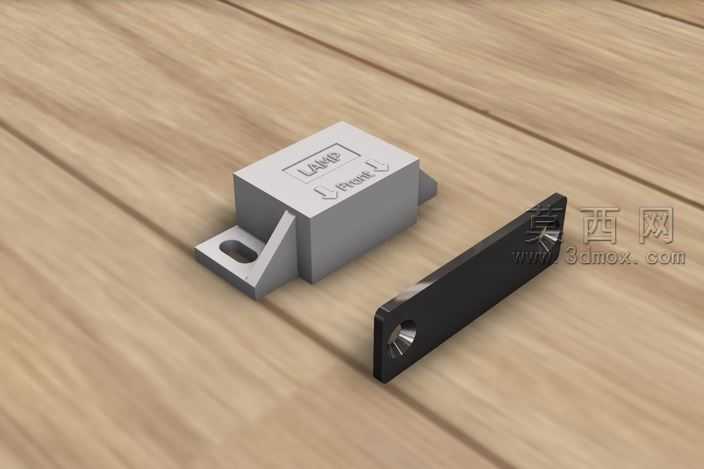

本作品为洁净室专用磁吸门扣组件的三维建模设计，整体采用分体式结构设计，包含磁吸基座与磁吸扣板两个独立零件，适配洁净空间密闭门的快速扣合与开启需求。建模过程中首先基于洁净室五金件的使用场景确定整体尺寸参数，基座部分采用带安装翼的方块式结构，安装翼上预留沉头安装孔，可通过标准紧固件直接固定于门框侧边，基座主体表面模压方向标识与品牌标识区域，边缘做圆弧倒角处理，避免洁净环境中积尘，同时防止磕碰划伤。磁吸扣板采用长条式薄型结构，一端开设沉头固定孔用于安装在门扇对应位置，板身做哑光黑色表面处理，与基座的浅灰色哑光表面形成视觉区分，方便安装对位。材质设定上，基座主体采用硬质工程塑料注塑成型，内部嵌入强磁永磁体，保证足够的吸附力度同时避免金属锈蚀风险，适配洁净室高洁净度、易清洁的使用要求；扣板采用镀锌钢板冲压成型后做喷塑处理，兼具结构强度与耐腐蚀性能。建模阶段严格遵循零件装配公差要求，两个零件的磁吸贴合面做平面度约束，保证吸附时完全贴合无间隙，安装孔位的位置度公差控制在0.1mm以内，确保现场安装无需二次修配。渲染阶段采用暖调木纹地面作为展示背景，搭配柔和的漫反射光照，清晰呈现零件的结构细节与表面质感，基座的塑料哑光质感、扣板的金属喷塑质感都通过材质参数调整实现真实还原，结构边缘的倒角、表面的标识刻印细节都完整呈现，直观展示产品的实际外观形态与装配关系。整体设计兼顾功能性与洁净环境使用需求，结构简洁易加工，安装维护便捷，可直接用于洁净室门体配件的生产参考或装配模拟。
