西门子VR311射频真空继电器结构

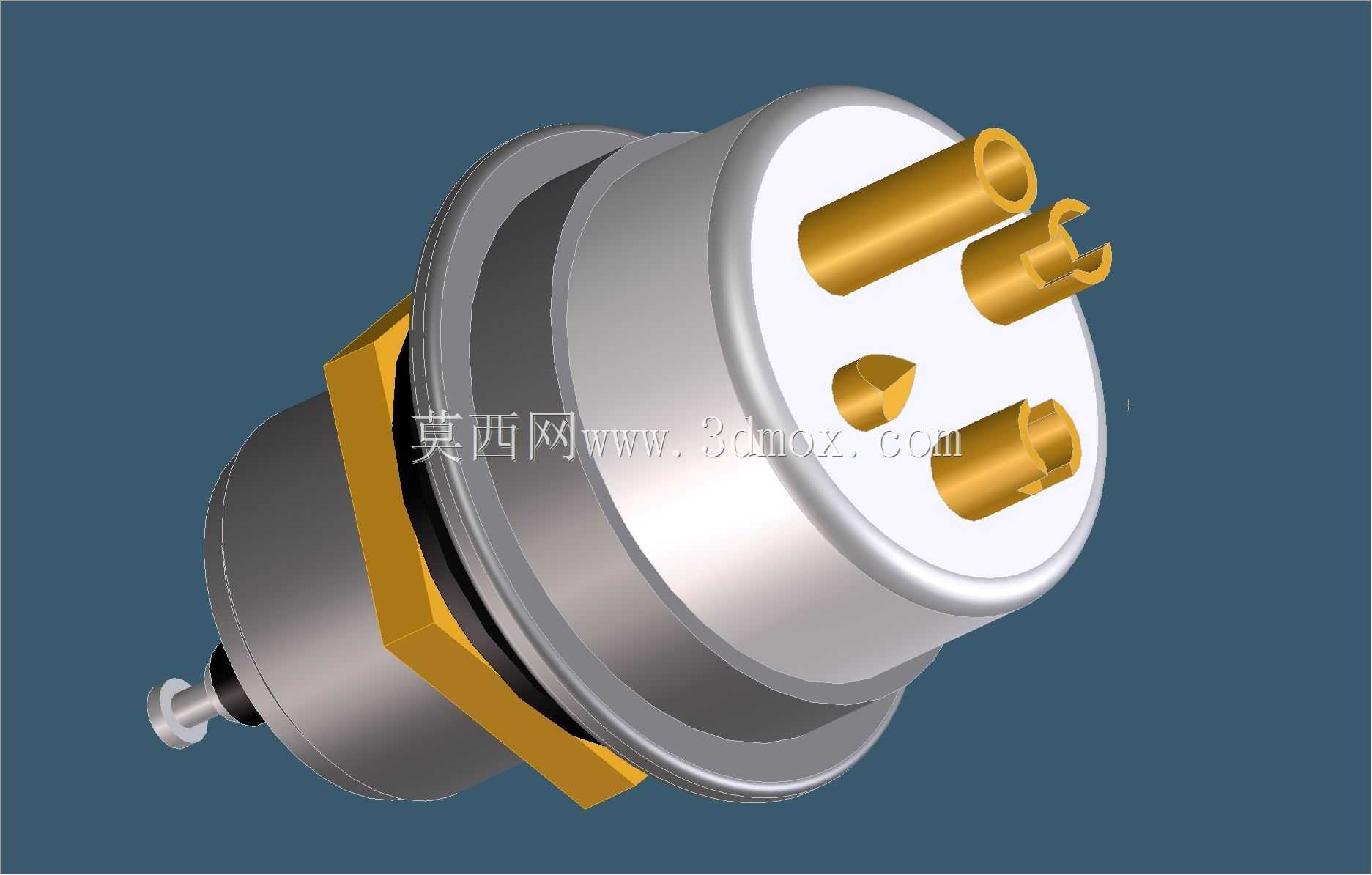

　　在射频功率链路里，继电器并不是简单的通断附件，而是决定高频信号能否可靠切换、隔离与接地的关键节点。VR311这类真空继电器把触点封闭在真空腔体中，从根本上降低了空气电离、电弧烧蚀和介质损耗对射频回路的影响，常见于千瓦级功率放大器、发射机切换单元、测试测量平台以及高频阻抗匹配网络。实际装机时，工程师最先关注的是它在26伏直流驱动条件下的动作稳定性：线圈吸合与释放要干脆，触点弹跳要小，这样才能在功率切换瞬间减少驻波突变和热冲击。真空结构带来的直接收益，是触点间隙可以做得更小而耐压能力仍然充足，同时开断状态下的分布电容、漏电流和高频损耗都明显低于普通空气继电器，这对1千瓦射频功率传输尤其重要。模型呈现的主体为圆柱形金属壳体，

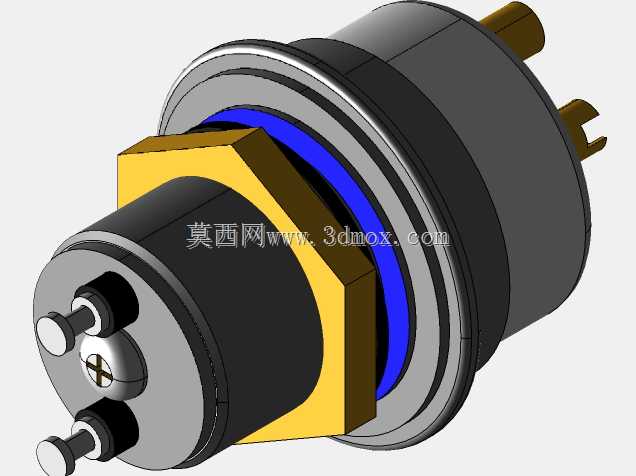

　　前端是白色绝缘端面，上面布置三根金色插脚式射频引出端；其中两根较粗的主触点端子承担主功率通路，较细的端子用于辅助连接或控制相关回路。端子采用圆柱插孔形态，便于与配套插头或硬连接铜件配合，端面的白色绝缘件既承担端子定位，也形成极间绝缘屏障。壳体中段有一圈金色安装法兰，法兰带有切边或多边形定位结构，可在面板穿孔安装时限制转动，并为锁紧螺母或固定螺钉提供贴合面。后端可见驱动杆与尾部金属罩，说明内部采用电磁驱动、真空触点密封的典型布局。从结构设计思路看，这种外形优先服务于三件事：射频路径短、接地屏蔽连续、安装更换快。前端集中输出端子能让同轴或板级连线尽量短，减少弯折带来的阻抗不连续；金属外壳形成连续屏蔽面，可降低外部干扰和高频辐射；

　　法兰与圆柱壳体的组合则适合前面板固定，也能在机箱内部通过支架夹持。建模时需要把壳体台阶、法兰厚度、绝缘端面上的端子位置和后端驱动杆长度作为关键尺寸处理，因为这些边界直接决定装配干涉。若用于整机布局，应在前端预留插头插拔空间，在法兰后方留出螺母旋紧和扳手操作距离，在后端给线圈接线、动作行程和散热气流留足余量。端子中心距、插脚直径和插孔深度要与配套连接器一致，否则会出现接触偏斜、接地不良或高频插损增大。金属外壳与安装面板之间的接触面应尽量平整，必要时去除漆层以保证低阻抗接地，这对射频屏蔽和触点耐压都有影响。真空继电器内部通常包含衔铁、传动件、陶瓷或玻璃密封绝缘件、触点屏蔽罩和真空灭弧腔，外部模型虽然不展示全部细节，

　　但外形比例应反映内部行程与腔体长度的关系。尾部驱动杆位置提示线圈励磁方向，装配时不能与周边导线、支架或散热片发生碰撞。由于器件工作在功率放大回路，触点附近会承受射频电压和热累积，安装方位应远离强热源，并保证周围空气能够自然对流；若设备内部存在振动，法兰固定处要增加防松措施，避免长期运行后端子连接松动。对于三维结构设计人员，该模型可用于检查面板开孔、端子避让、接线弯弧和维修拆卸路径；对于选型人员，则可通过外形判断它是否适合紧凑型射频机箱、是否能与现有功放模块的输出端直接对接。整体上，VR311的价值不只在于完成电路切换，更在于以真空密封和短直射频通路，在有限安装空间内提供稳定的高频功率切换能力。
