发动机曲柄连杆传动结构件

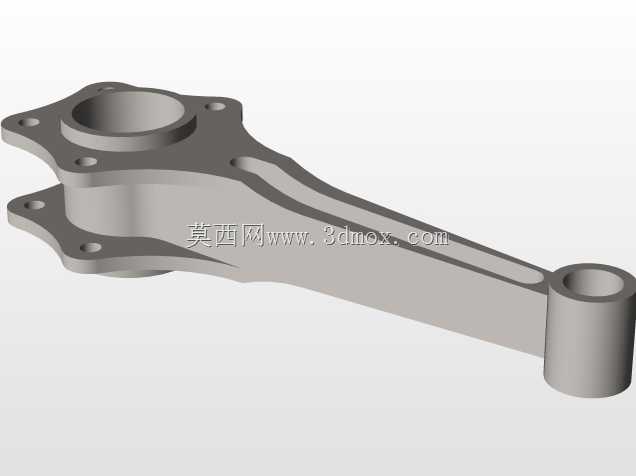

　　该零件属于发动机曲柄连杆机构的核心传力构件，整体采用长杆式布局，一端为带安装孔的法兰盘结构，另一端为同轴孔座，杆身沿两孔中心连线延伸，在动力循环中承担活塞往复运动与曲轴旋转运动之间的运动转换与力传递作用。从实际装机场景来看，这类构件多用于小排量内燃动力单元，也可在结构相近的往复式压缩、泵送设备中作为传力部件使用，工况中持续承受交变拉压载荷与瞬时冲击，因此结构设计首先围绕刚度、强度与运动可靠性展开。法兰端分布多个螺栓过孔，用于与活塞销座或对应从动端形成刚性连接，孔位围绕大端轴承孔周向均布，可保证连接预紧力均匀，避免工作中出现偏载松动。另一端的孔座用于与曲柄销配合，内孔可安装轴瓦或滚针轴承，为相对转动提供支撑边界。

　　杆身截面并非简单等厚矩形，而是沿长度方向做了渐变收窄与局部加厚，靠近两端载荷集中区域保留较大实体厚度，中段在满足抗弯抗扭要求的前提下削减冗余材料，既降低往复运动惯量，也避免不必要的重量增加。杆身上下表面设置的凹槽与加强筋走向，顺着主要受力路径布置，可在不显著增加质量的前提下提升截面抗弯模量，抑制高转速下的杆身弹性形变。从安装边界判断，两孔中心距是决定整机压缩比与活塞行程的关键尺寸，设计时需要与曲轴回转半径、活塞销孔高度严格匹配；法兰端外圆与螺栓孔分布圆不能与缸体内壁、活塞裙部发生运动干涉，杆身侧面在曲轴旋转全行程内也需预留足够安全间隙。大端孔与小端孔的同轴度、孔壁圆柱度直接影响轴承配合寿命，若同轴度偏差过大，运转中会出现轴瓦偏磨、

　　局部发热甚至抱轴故障。建模过程中，两端安装孔优先采用回转特征生成，保证孔壁几何精度；杆身通过草图勾勒纵向轮廓后做拉伸与拔模处理，再对转角处添加圆角，降低应力集中系数。螺栓孔位置需与配对连接件的孔位逐一核对，孔口倒角既要容纳螺栓头沉座，也不能削弱法兰截面的有效承载面积。零件所有锐边均做倒圆处理，这不仅是出于装配安全考虑，也能消除热处理与机加工过程中的裂纹起始点。在整机装配关系里，该连杆的大端随曲柄销做圆周运动，小端随活塞做直线往复运动，杆身自身则做复杂平面摆动，因此外形轮廓必须经过运动包络校核，确认在整个曲柄转角范围内不与周边固定件、运动件发生擦碰。杆身截面的惯性矩需要经过校核，保证在最高爆发压力下不发生失稳弯曲，

　　同时在往复惯性力作用下将振动幅值控制在允许范围。这类零件的选材通常兼顾强度与疲劳性能，毛坯多采用模锻工艺使金属流线沿杆身连续分布，后续再对两端孔、结合面进行精加工。三维建模阶段保留的拔模斜度、加工余量与圆角特征，可直接为后续工艺编制提供参照，避免设计与制造环节出现几何信息断层。对于结构设计人员而言，该模型清晰呈现了传力构件在载荷路径、安装约束、运动空间三者之间的平衡思路，可用于连杆类零件的结构参考、机构运动校核以及教学演示中的曲柄连杆原理展示。
