交错嵌套式空间框架几何结构件

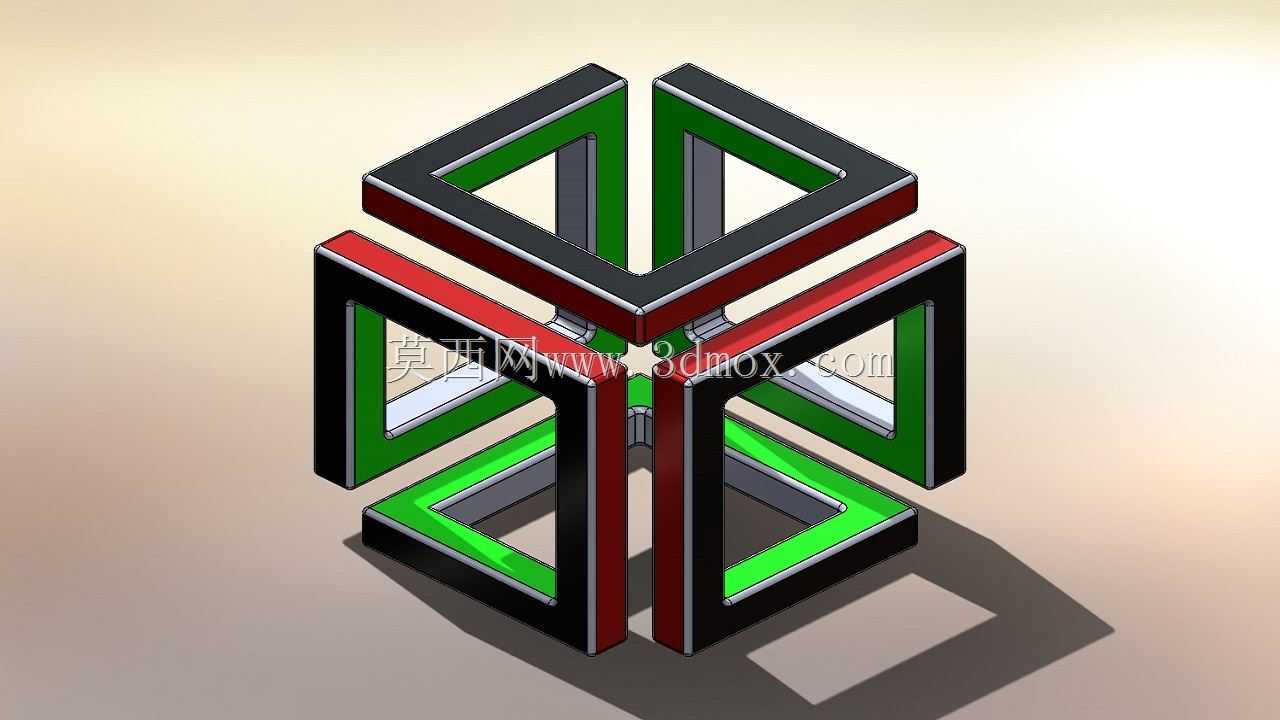

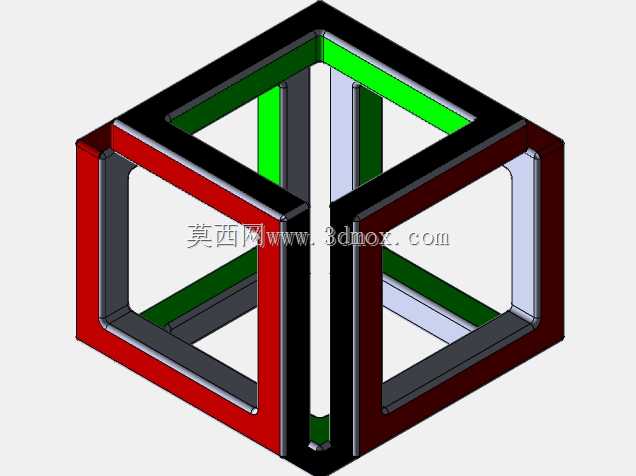

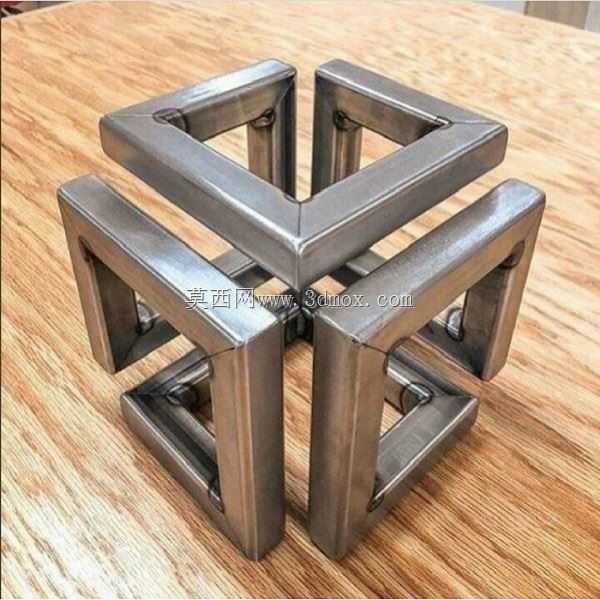

这类交错嵌套的空间框架结构，常作为机械原理教学的具象演示载体，也可作为工业文创类展品的核心支撑构件，在职业院校机械专业的空间构型认知实训、工业设计展陈装置搭建场景中有着独特的应用价值。从结构功能来看，该构件通过三组互相垂直的矩形框体在空间中错位穿插，形成无多余连接件的自稳定立体构型，每个框体的棱边都做了等截面的倒角处理，既避免了尖锐棱边的应力集中问题，也让整体结构的视觉层次更清晰。设计过程中需要先确定中心交汇点的坐标基准，三组框体分别沿X、Y、Z三个轴向偏移等距后做布尔求交运算，确保每个框体的穿插位置精准贴合，不会出现干涉错位；框体的截面尺寸统一，相邻框体的接触面预留了0.1mm的装配间隙，既满足实体拼接的公差要求，也能在渲染呈现时体现出清晰的结构边界。从安装边界来看，该构件整体为正六面体对称构型，外接立方体边长可根据实际使用场景缩放调整，最小可做到100mm边长作为桌面教学演示件，最大可扩展至1200mm边长作为展陈装饰构件，安装时仅需固定底部框体的四个角点即可实现整体稳定，无需额外的辅助支撑结构。在实际建模过程中，需要重点把控每个框体的弯折角度与穿插位置的对齐精度，若单个框体的偏移量出现0.5mm以上的误差，就会导致三个方向的框体无法顺利嵌套，甚至出现结构穿模的问题；棱边的倒角半径统一设置为框体截面边长的1/10，既保证了结构的圆润度，也不会因为倒角过大削弱框体的结构强度。这类结构件虽然不直接参与工业设备的动力传输或载荷承载，但对于锻炼结构工程师的空间构型思维、掌握多构件错位装配的公差匹配逻辑有着很好的练习作用，也能为模块化拼接类机械结构的设计提供构型参考。
