辊锻机传动与主机架一体化结构设计

　　该辊锻机结构方案面向长轴类锻件的连续辊压成形场景，常见于汽车半轴、操作杆、扳手、农具杆件以及各类异形截面坯料的制坯与预成形工序。与模锻设备的逐次冲击不同，辊锻过程利用一对反向旋转的扇形辊模，对加热后的坯料进行连续咬入和延展，材料在辊缝间沿长度方向逐步分配体积，既可以作为模锻前的制坯工序，也可直接完成截面变化较平缓的终成形件。设备整体采用电机—减速器—万向传动轴—主机架的直线串联布置，驱动端与工作端分离，使重载工作区的振动不会直接传递到减速箱，同时也给辊模更换、导向调整和现场维护留出操作空间。

　　从结构组成看，左侧动力单元包含电动机与齿轮减速机构，输出轴通过长距离传动轴连接到右侧机架内部的辊轴系统。传动轴采用带铰接的万向连接形式，能够补偿安装过程中两轴之间的同轴度误差，也可吸收辊锻时因冲击载荷引起的微小偏摆。对于这类热加工设备，传动轴长度并非随意确定：过短会使电机过于靠近高温坯料和锻件出料区，长期受热辐射影响密封件与润滑脂寿命；过长则会增大轴系扭转振动，在频繁启停和突加载荷下产生附加弯曲应力。方案中的长度选择兼顾了隔热距离、机架检修空间和轴系刚性，是典型的工程折中结果。

　　主机架采用闭式框形焊接或铸件结构，两侧立板承担辊轴的轧制反力，上下横梁通过螺栓或预紧结构形成封闭力流。辊锻时，坯料对辊模产生的分离力直接作用于轴承座，再经立板传递到上下横梁，力线短、封闭性好，有利于控制辊缝弹跳。机架底板开设安装槽和螺栓孔，便于将整机固定到混凝土基础上；基础不仅承受设备自重，还要吸收辊压过程中的水平咬入力和垂直振动，因此在布置地脚时应避开局部悬空区域，并保证机架底面与基础垫板充分接触。

　　在功能实现上，该结构重点服务于“稳定咬入、均匀延展、便于换模”三个目标。电机经减速器降速增扭后，为辊轴提供足够的轧制力矩；万向轴将扭矩平稳送入机架，使上下辊模按设定速比反向旋转。坯料从一侧送入辊缝后，模具型槽逐步夹持并推送材料，截面被连续压缩，长度相应增加。由于辊锻属于连续局部变形，相比整体模锻，其载荷波动较小、设备冲击更低，但对辊缝一致性、模具相位和导向精度要求较高。机架内部通常需要设置轴承座调整机构，用于补偿模具磨损和控制锻件厚度；若用于多道次辊锻，还需在机架前后配置导槽或机械手接口，使坯料能够准确对中型槽。

　　设计思路上，该模型没有追求外观包覆，而是直接呈现动力、传动和执行三大模块的空间关系，这对设备选型和布局校核很有价值。结构工程师可据此校核电机与减速器的中心高、传动轴摆角范围、机架与驱动部分的地脚干涉，以及吊装维修时的拆卸路径。现场布置时，应在电机侧预留联轴器和减速箱维护空间，在机架前后预留坯料加热、送料和出料长度；若配套自动化送料，还需校核机架工作面高度与机械手夹持中心的匹配关系。

　　外形边界方面，整机沿传动轴方向呈长条布局，长度主要由动力单元、传动跨距和主机架三部分决定，宽度集中在电机减速箱与机架立板区域，高度则受电机中心高、机架上横梁和辊轴中心距影响。安装时不能只看设备占地轮廓，还应在四周留出散热、排渣、氧化皮清理和模具吊装空间。机架底板的螺栓孔位置决定基础布置，传动轴下方应避免布置管线，以防长期振动造成接头松动。对于热辊锻工况，还应在电机、减速器与高温坯料之间考虑隔热板或通风间距，保证润滑系统和电气元件处于允许温度范围内。

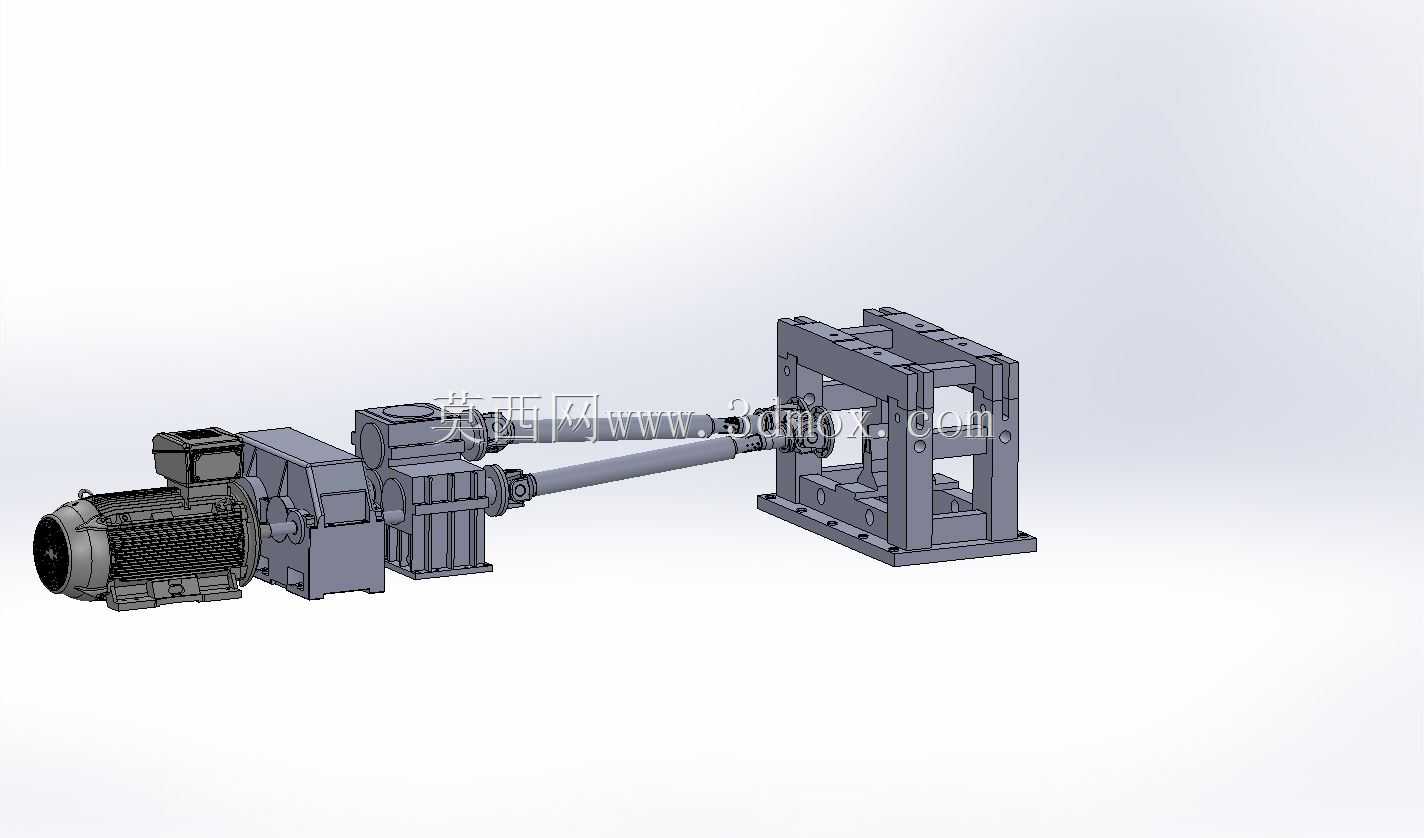

　　从建模角度看，该三维结构清晰表达了装配关系：电机与减速器的对接面、减速器输出轴与万向轴的铰接、传动轴与机架内部执行机构的连接、机架立板与底板的加强关系均得到体现。这种表达有助于进行干涉检查、运动包络分析和维护性评估。实际工程应用中，还需要在此基础上补充辊模、轴承座、调整垫片、锁紧机构、导卫装置和安全防护等细节，并结合工艺参数校核辊轴强度、轴承寿命、机架刚度以及地脚承载能力，才能形成可投产的辊锻设备方案。
